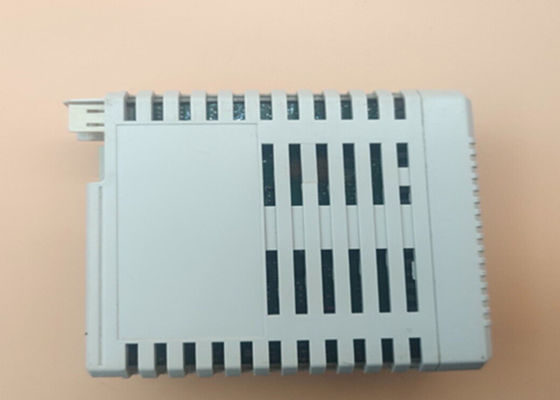

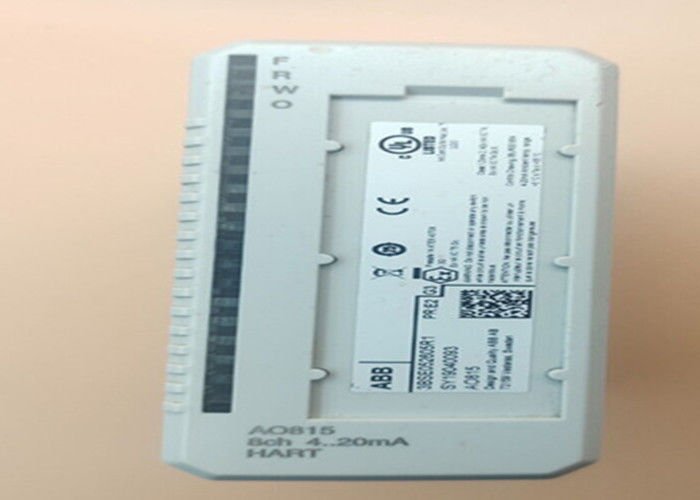

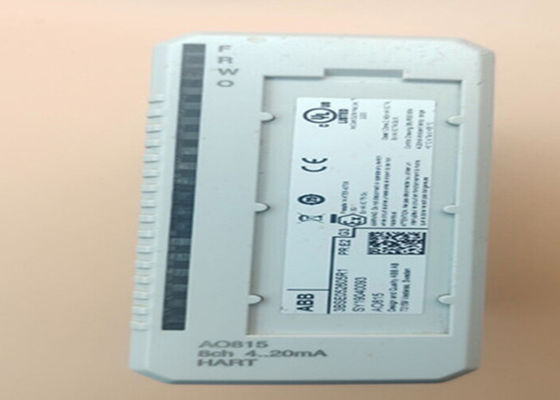

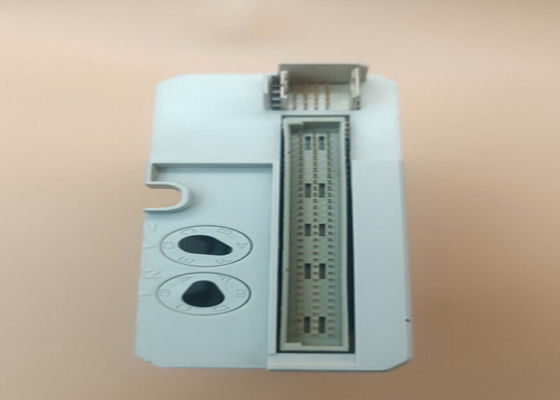

ABB AO815 3BSE052605R1 Analog-Ausgang 1 × 8 Ch mit Hart S800 I / O-Modul

ABB AO815 3BSE052605R1 Analog-Ausgang 1×8 CH mit Herz

Das AO815 Analog OutputModule verfügt über 8 einpolare analoge Ausgangskanäle. Das Modul führt die Selbstdiagnose zyklisch durch.

• Der Fehler des externen Kanals wird gemeldet (nur bei aktiven Kanälen), wenn die Prozessstromversorgung (die Versorgungsspannung zur Ausgangsschaltung) zu niedrig ist,oder der Ausgangsstrom ist kleiner als der Ausgangssatzwert und der Ausgangssatzwert größer als 1 mA (offener Stromkreis).
• Ein innerer Kanalfehler wird gemeldet, wenn die Ausgangsschaltung den richtigen Stromwert nicht geben kann.
• Modulfehler werden bei Ausgangstransistorfehlern, Kurzschluss, Schecksumfehlern, internen Stromversorgungsfehlern oder Wachhundfehlern gemeldet.

Das Modul verfügt über die HARTpass-Through-Funktionalität. Nur die Punkt-zu-Punkt-Kommunikation wird unterstützt. Der Ausgangsfilter muss auf Kanälen aktiviert sein, die für die HART-Kommunikation verwendet werden.

Merkmale und Vorteile

• 8 Kanäle von 4...20 mA
• 1 Gruppe von 8 von der Erde isolierten Kanälen
• Analog-Eingänge sind kurzgeschaltet und auf ZP oder +24 V gesichert
• HARTpass-through-Kommunikation

Allgemeine Informationen

• Produkt-ID:

  3BSE052605R1

• ABB Typbezeichnung:

  AO815

• Katalogbeschreibung:

  AO815 Analoge Ausgabe HART 8 ch

• Lange Beschreibung:

  1x8 Ch. 4..20mA, 12 Bit, RLmax 750 Ohm.
  Verwendung der Modul-Endungseinheit TU810, TU812, TU814, TU830 oder TU833.
