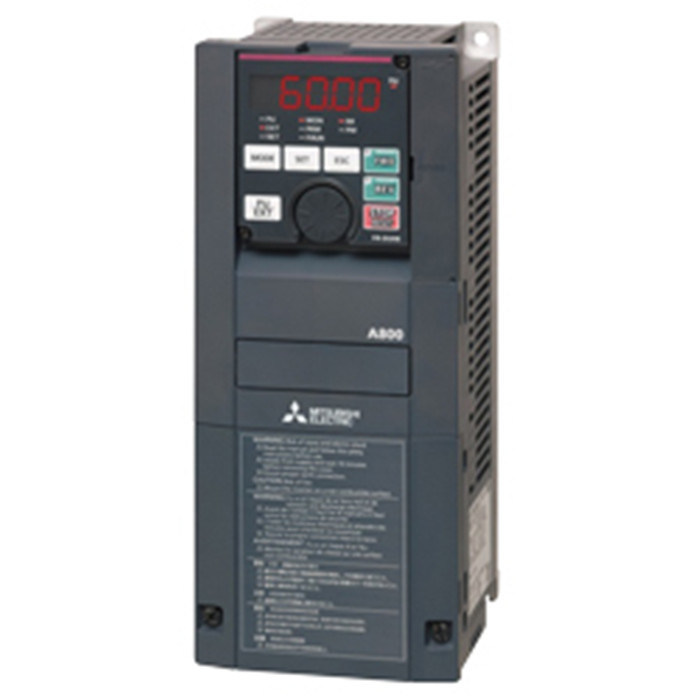

Mitsubishi FR-A820-3.7K-1 Allzweck-Wechselrichter FREQROL-A800

Mitsubishi FR-A820-3.7K-1 Allzweck-Wechselrichter FREQROL-A800

Beschreibung des Produkts:

Die Motorkapazität für diese spezielle Anwendung beträgt 3,7 kW. Die Eingangsspannungsklasse ist als dreiphasige 200 V angegeben.

Die Ausgangsspezifikation ist dreiphasig mit einer Leistung von 6,7 kVA. Die Abmessungen des Motors sind wie folgt: Höhe 260 mm, Breite 150 mm und Tiefe 140 mm.Der Motor ist auch mit einer Schutzstruktur ausgestattet..

Der Nennstrom beträgt 17,5 A und die Nennstromversorgung ist dreiphasig 200-240 V.

Nennwert (Standardstrukturmodelle) 200 V Klasse:

¥1 Bei der für die Anwendung geltenden Höchstleistung wird davon ausgegangen, dass der Standard-Vierpolarmotor von Mitsubishi Electric verwendet wird.
Bei dem 0,2 kW starken Motor kann nur die V/F-Steuerung angewendet werden.
Die Nennleistung der Ausgangsspannung beträgt 220 V.
Der prozentuale Wert des Nennüberlaststroms zeigt das Verhältnis zum Nenn-Ausgangsstrom des Wechselrichters.
Bei wiederholtem Gebrauch müssen Sie warten, bis der Wechselrichter und der Motor wieder zu einer Temperatur bei 100% Belastung oder einer niedrigeren Temperatur zwischen den Anwendungen zurückkehren.
5 Die maximale Ausgangsspannung übersteigt nie die Stromversorgungsspannung.
Der Wellenhochwert der Wellenform der Wechselrichter-Ausgangsspannung beträgt jedoch ungefähr √2-mal die der Stromversorgungsspannung.
mit einem Bremswiderstand
¢7 Wert basierend auf der ND-Bewertung.
8 Der Nennstrom ist der Wert beim Nennstrom.Der Nennstrom der Eingangsströmung variiert je nach Wert der Impedanz der Stromversorgung (einschließlich der Impedanz des Eingangsreaktors und der Leitungen).
Der Wert der Stromversorgungskapazität ist der Wert beim Nenn-Ausgangsstrom, der je nach Wert der Stromversorgungsimpedanz (einschließlich der Impedanz des Eingangsreaktors und der Leitungen) variiert.
¥10 FR-DU08: IP40 (ohne PU-Stecker)

Nennwert (Standardkonstruktionsmodelle) 400 V Klasse

¥1 Bei der für die Anwendung geltenden Höchstleistung wird davon ausgegangen, dass der Standard-Vierpolarmotor von Mitsubishi Electric verwendet wird.

Bei dem 0,2 kW starken Motor kann nur die V/F-Steuerung angewendet werden.
Die Nennleistung der Ausgangsspannung beträgt 440 V.
Der prozentuale Wert des Nennüberlaststroms zeigt das Verhältnis zum Nenn-Ausgangsstrom des Wechselrichters.
Bei wiederholtem Gebrauch müssen Sie warten, bis der Wechselrichter und der Motor wieder zu einer Temperatur bei 100% Belastung oder einer niedrigeren Temperatur zwischen den Anwendungen zurückkehren.
5 Die maximale Ausgangsspannung übersteigt nie die Stromversorgungsspannung.
Der Wellenhochwert der Wellenform der Wechselrichter-Ausgangsspannung beträgt jedoch ungefähr √2-mal die der Stromversorgungsspannung.
mit einem Bremswiderstand
¢7 Wert basierend auf der ND-Bewertung.
8 Der Nennstrom ist der Wert beim Nennstrom.Der Nennstrom der Eingangsströmung variiert je nach Wert der Impedanz der Stromversorgung (einschließlich der Impedanz des Eingangsreaktors und der Leitungen).
Der Wert der Stromversorgungskapazität ist der Wert beim Nenn-Ausgangsstrom, der je nach Wert der Stromversorgungsimpedanz (einschließlich der Impedanz des Eingangsreaktors und der Leitungen) variiert.
¥10 FR-DU08: IP40 (ohne PU-Stecker)
Bei Überschreitung von 480 V ist die Regelung Nr. 977 "Auswahl des Eingangsspannungsmodus" einzustellen.
Die regenerative Bremskapazität kann mit einem im Handel erhältlichen Bremswiderstand verbessert werden.

Anwendungen:

Wirksame Vektorsteuerungsoption erforderlich

Die angezeigten Schutzfunktionen können je nach installierter Option (n) variieren.

PM-Sensorlose Vektorsteuerung

Wenn Sie PM-Sensorlose Vektorsteuerung ausgewählt haben, lesen Sie bitte Seite 211 für weitere Informationen.

Drehmomentbegrenzung

Bitte beachten Sie, dass für Modelle 3 FR-A820-5.5 K (00340) oder größer und FR-A840-5.5 K (00170) oder größer der Standardwert aufgrund von Drehmomentbeschränkungen auf 150% begrenzt ist.

Standardstruktur und IP55-kompatible Modelle

Die Schutzfunktionen sind nur für Standardkonstruktionsmodelle und IP55-kompatible Modelle wirksam.

Beschränkungen der Schutzfunktion

Bitte beachten Sie, dass bestimmte Schutzfunktionen möglicherweise nicht vom Ausgangszustand aus funktionieren oder nur auf bestimmten Modellen funktionieren.während die Funktion 7 nur auf IP55-kompatiblen Modellen funktioniert.

Temperaturbeschränkungen

Es kann zwar sicher sein, die Einheit für kurze Zeiträume, z. B. während der Beförderung, Temperaturen außerhalb des angegebenen Bereichs auszusetzen, aber bitte halten Sie sich an die angegebenen Grenzwerte, wenn Sie sie verwenden.

Höhenbeschränkungen

Bei der Installation der Einheit in einer Höhe von mehr als 1.000 m (bis zu 2.500 m) ist zu beachten, dass der Nennstrom alle 500 m um 3% reduziert werden muss.

Schwingungsbeschränkungen

Bitte beachten Sie, dass für FR-A840-160 K (04320) oder größere Modelle keine Vibrationen von mehr als 2,9 m/s2 empfohlen werden.

Funktionsbeschränkungen FR-A800-E

Funktion 11 funktioniert nur auf dem Modell FR-A800-E.

Verpackung und Versand:

Produktverpackung:

Das Variable Frequency Inverter Produkt wird sicher verpackt, um sicherzustellen, dass es in unberührtem Zustand ankommt.Das Produkt wird in eine robuste Kartonbox mit ausreichender Polsterung eingepackt, um Schäden während des Transports zu vermeiden..

Versand:

Sobald Ihre Bestellung abgewickelt wurde, wird das Variable Frequency Inverter Produkt an Ihren gewünschten Ort mit einem zuverlässigen Versanddienst versandt.Die Versandkosten werden anhand des Gewichts und des Bestimmungsortes des Pakets berechnet.Sie erhalten eine Tracking-Nummer, damit Sie den Fortschritt Ihrer Sendung überwachen können.
