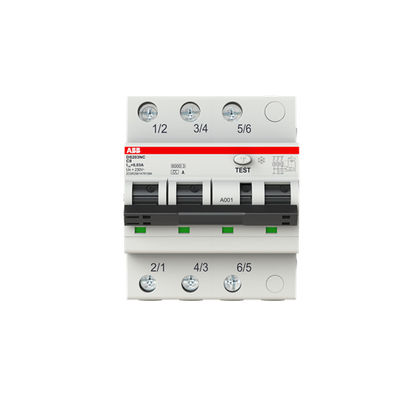

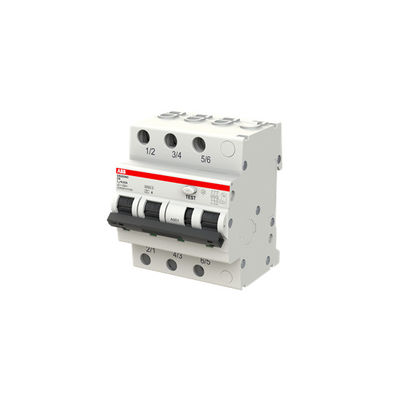

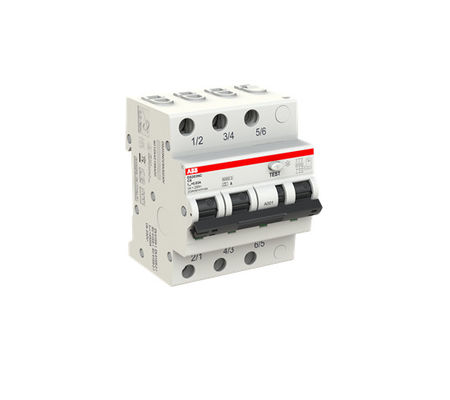

ABB 2CSR256147R1084 Leistungsschalter der Serie S200

Produktbeschreibung:2CSR256147R1084

Der2CSR256147R1084ist eindigitaler, modularer und leistungsstarker Fehlerstromschutzschalter. Es erkenntRestströme(auch Erdableitströme genannt), die auftreten, wenn zwischen den stromführenden und neutralen Leitern oder zwischen den Leitern und der Erde ein Ungleichgewicht besteht. Diese Art von Fehler kann aus Isolationsfehlern, fehlerhafter Verkabelung oder Erdschlüssen resultieren und ohne Schutz zu Folgendem führen:Stromschlaggefahroder sogar elektrische Brände verursachen.

Dieser Leistungsschalter ist für konzipiertmittlere bis große Anlagen, bietet Schutz für Schaltkreise durchautomatische Unterbrechung der Stromversorgungwenn es Leckströme über einem vordefinierten Schwellenwert erkennt. Es bietetzuverlässiger Schutzfür Personal,Brandschutz, UndGerätesicherheitsowohl in privaten als auch industriellen Elektrosystemen.

Merkmale:2CSR256147R1084

• Nennstrom (In):Typischerweise125 A, geeignet für Hochleistungssysteme.
• Restbetriebsstrom (IΔn):Einstellbare Empfindlichkeit, normalerweise verfügbar in Werten wie30mA(zum persönlichen Schutz) und300mA(zum Brandschutz).
• Hohe Schaltleistung:Bewältigt hohe Fehlerströme und sorgt so für eine sichere Unterbrechung des Stromflusses im Fehlerfall.
• Digitale Steuerung:Ermöglicht die Integration mitIntelligente elektrische Systeme, Bereitstellung von Echtzeitdaten und erweiterten Überwachungsfunktionen.
• Modularer Aufbau:Einfache Installation auf einemDIN-Schienein elektrischen Verteilertafeln, kompatibel mit anderen Schutzgeräten in derEmax 2-Serie.
• Selektive Auslösung:Stellt sicher, dass nur der fehlerhafte Stromkreis getrennt wird und die Kontinuität im Rest des Systems erhalten bleibt.

Technische Parameter:2CSR256147R1084

• Nennstrom (In):125 A
  (Dies ist der maximale Strom, den der RCB unter normalen Bedingungen ohne Auslösung führen kann).

• Nennspannung (Un):400 V Wechselstrom(Standardspannung für Wechselstromkreise in Niederspannungssystemen).

• Nennfrequenz:50/60 Hz(Geeignet sowohl für 50-Hz- als auch für 60-Hz-Systeme).

• Restbetriebsstrom (IΔn):30mA/300mA

  • 30mA: FürPersönlicher Schutz(zum Schutz vor Stromschlägen).
  • 300mA: FürBrandschutzoderSchutz der Ausrüstung(um Schäden bei Erdschlüssen zu minimieren, die einen Brand verursachen könnten).
  • Abhängig von den Anwendungsanforderungen können andere Werte konfiguriert werden.

• Empfindlichkeit:

  • 30mA: Erkennt Leckströme, die einen Stromschlag verursachen können.
  • 300mA: Wird im Allgemeinen zum Schutz von Stromkreisen vor Brandgefahren durch Erdschluss verwendet.

Bruchkapazität:

• Bewertetes Kurzschlussausschaltvermögen (Icc):
  • Typischerweise10 kA(der maximale Fehlerstrom, den das Gerät ohne Schaden unterbrechen kann).

Auslöseeigenschaften:

• Auslösetyp:
  • Sofort (Keine Zeitverzögerung, wenn ein Leckstrom über dem Schwellenwert erkannt wird).
  • Selektive Auslösung mit ggf. einstellbaren Einstellungen zur Abstimmung mit vorgeschalteten Schutzeinrichtungen.
• Bewertete verbleibende Ein- und Ausschaltkapazität:
  • Herstellungskapazität (Icm):12 kA
  • Bruchkapazität:10 kA
  • FehlerstromschutzUnterbricht die Stromversorgung, wenn ein Kriechfehlerstrom erkannt wird, und verhindert so die Gefahr eines Stromschlags oder eines Brandes.

Umgebungsparameter:

• Umgebungstemperaturbereich:

  • -5°C bis +40°C(Standard-Betriebstemperaturbereich).
  • Kann sowohl bei Innen- als auch bei Außeninstallationen verwendet werden, das Gerät sollte jedoch vor direkter Einwirkung extremer Umgebungsbedingungen geschützt werden.

• Lagertemperatur:

  • -25°C bis +70°C(Ermöglicht die Lagerung in Nicht-Betriebsumgebungen).

• IP-Bewertung:

  • IP20(Dies zeigt an, dass das Gerät über Folgendes verfügt:Schutz gegen feste Gegenstände größer als 12 mmund bietet keinen Schutz vor Wasser, daher sollte es in Innenräumen oder in kontrollierten Umgebungen verwendet werden.

Anwendungen:2CSR256147R1084

• Persönlicher Schutz: Der30 mA Empfindlichkeitist ideal zum SchutzHaushaltegegen Stromschläge, die durch Kriechströme in Stromkreisen (z. B. Beleuchtung, Steckdosen oder Geräten) verursacht werden. Es trägt zur Sicherheit bei fehlerhafter Verkabelung oder Isolationsfehlern bei.
• Brandschutz: Fehlerstromschutzschalter mit300 mA Empfindlichkeitkönnen zur Brandverhütung eingesetzt werden, insbesondere in älteren oder stark beanspruchten Stromkreisen, in denen Erdschlüsse zu Brandrisiken führen können.
• FI-Schutzschalter: Wird häufig in Küchen, Badezimmern und anderen Nassbereichen verwendet, in denen das Risiko eines Stromschlags aufgrund von Erdschlüssen höher ist.

2.Gewerbebauten

• Büros, Geschäfte und Einzelhandel: Gewährleistet dieSicherheit von Mitarbeitern und Kundenin Gewerbegebäuden, indem es Stromkreise, die Beleuchtung, Klimaanlagen, Heizungssysteme und andere wichtige Dienste versorgen, vor Leckströmen schützt.
• Serverräume/Rechenzentren: Wird zum Schutz kritischer Daten verwendetelektrische GeräteB. Server, bei denen Erdschlüsse zu Geräteausfällen oder Datenverlusten führen können.
• Öffentliche Räume: Ideal fürEinkaufszentren,Kinos,Hotels, und andere öffentliche Räume, um das Risiko für Personal und Kunden durch versehentliche Stromschläge oder Kriechströme zu minimieren.

3.Industrielle Anwendungen

• Produktionsstätten: InFabrikenwo große Maschinen und Geräte (Motoren, Förderbänder, Schweißmaschinen) im Einsatz sind2CSR256147R1084kann sowohl die Ausrüstung als auch das Personal vor Risiken im Zusammenhang mit Erdschlüssen schützen, die eine Brandgefahr darstellen oder zu Maschinenstillständen führen können.
• Schwere Maschinen und Elektrogeräte: Bietet Schutz für schwere BeanspruchungIndustrieausrüstungdie aufgrund von Alter, Verschleiß oder Betriebsfaktoren anfällig für Isolationsfehler oder Kriechströme sein können.
• Bedienfelder: Es ist weit verbreitet inIndustrielle SchalttafelnStromkreise zu überwachen und im Falle einer Störung zu trennenErdschlüsse.

4.Erneuerbare Energiesysteme

• Solar-PV-Systeme: InSolarstromanlagenkönnen Ableitströme entstehenGleichstromkreiseoderAC-Wechselrichter. Der2CSR256147R1084AngeboteSchutz für Solarmodule,Wechselrichter, UndBatteriespeichersystemevor Erdschlüssen und Leckagen und gewährleistet so die Langlebigkeit und Sicherheit des Systems.
• Elektrische Systeme für Windkraftanlagen: InWindenergieanlagenWenn große elektrische Systeme in rauen Umgebungen betrieben werden, ist der Erdschlussschutz für den sicheren Betrieb von entscheidender BedeutungTurbinensteuertafeln,Leistungswandler, UndTransformatoren.

5.Krankenhäuser und Gesundheitseinrichtungen

• Intensivpflege und Patientensicherheit: InKrankenhäuser, wo empfindliche medizinische Geräte und Patienten elektrischen Systemen ausgesetzt sind, die2CSR256147R1084Angebotekritischer Schutz.30 mA Empfindlichkeitdient der SicherstellungPatientensicherheitindem Sie alle lebensgefährlichen Fehlerströme vom elektrischen System trennen, insbesondere in Bereichen wie …Intensivstationen,Operationssäle, UndGeräte zur Patientenüberwachung.
• Schutz medizinischer Geräte: Schützt empfindliche Geräte wie zMRT-Geräte,Röntgensysteme, UndDefibrillatorendurch elektrische Störungen, die zu Ausfallzeiten, Geräteausfällen oder Schäden führen können.

6.Energieverteilungsnetze

• Umspannwerke und Verteilertafeln: InStromverteilungSysteme, die2CSR256147R1084Bietet Erdschlussschutz fürVerteilertafelnUndTransformatoren. Es trägt dazu bei, dass der Fehlerstrom schnell erkannt und der Stromkreis getrennt wird, wodurch Schäden an Geräten vermieden und die Brandgefahr im Falle einer Leckage verringert werden.
• Elektrische Hochspannungsinstallationen: Kann verwendet werdenMittelspannungVerteilungssysteme zum Schutz der nachgelagerten SystemeNiederspannungsstromkreiseund verhindern Risiken aufgrund von Fehlern aufgrund fehlerhafter Isolierung oder Erdschlüssen.

7.Outdoor und raue Umgebungen

• Außeninstallationen: Geeignet für Installationen inOutdoor-Umgebungenoderexponierte BereicheB. auf Baustellen, in Gärten und in landwirtschaftlichen Betrieben, wo das Risiko von Erdschlüssen aufgrund von Feuchtigkeit, Wetterbedingungen oder physischen Schäden an elektrischen Leitungen höher ist.
• Landwirtschaft: Wird häufig verwendet inGewächshäuser,Bewässerungssystemeund andere landwirtschaftliche Maschineninstallationen, bei denen elektrische Systeme Feuchtigkeit oder Nässe ausgesetzt sein können, die Leckströme verursachen können.

8.Marine- und Offshore-Anwendungen

• Schiffe und Offshore-Plattformen: Verwendet inMarineUndOffshore-Ölplattformenum sicherzustellen, dass elektrische Systeme sicher bleiben, insbesondere dort, wo Geräte Wasser und Feuchtigkeit ausgesetzt sind, was das Risiko von Erdschlüssen und elektrischen Gefahren erhöht.

9.Rechenzentren und Telekommunikation

• Serverfarmen und Telekommunikationsausrüstung: Schützt empfindlicheTelekommunikationssysteme, einschließlichServer,Schalter, UndRouter, vor Erdschlüssen, stellt die Betriebszeit sicher und verhindert Unterbrechungen durch elektrische Fehler.
• Backup-Stromversorgungssysteme: In Umgebungen, in denenunterbrechungsfreie Stromversorgungen (USV)Systeme eingesetzt werden, die2CSR256147R1084sorgt dafür, dass Erdableitströme die Notstromversorgung nicht stören und schützt angeschlossene Systeme vor Störungen.

Anpassung:2CSR256147R1084

• Empfindlichkeitsanpassungen: DerABB 2CSR256147R1084bietet anpassbare Empfindlichkeitseinstellungen, die es dem Gerät ermöglichen, bei einem bestimmten Fehlerstromschwellenwert auszulösen. Zu den häufigsten Einstellungen gehören:
  • 30mA: FürPersönlicher Schutz. Diese Einstellung ist ideal für Umgebungen, in denen die elektrische Sicherheit von entscheidender Bedeutung ist, beispielsweise in Wohngebäuden, Krankenhäusern und anderen Umgebungen mit direktem Kontaktrisiko.
  • 300mA: FürBrandschutz. Dies wird in Anwendungen eingesetzt, bei denen die Brandgefahr aufgrund von Leckströmen im Vordergrund steht, beispielsweise in Industrie- und Gewerbeanlagen.
  • Andere benutzerdefinierte Werte: Abhängig von der Anwendung kann ABB möglicherweise unterschiedliche anbietenEmpfindlichkeitseinstellungenoder ermöglichen Sie spezifische Konfigurationsanpassungen basierend auf den Anforderungen der Installation.

2.Anpassung der Schaltkapazität (Icc).

• DerAusschaltvermögendes Geräts ist der maximale Fehlerstrom, den es sicher unterbrechen kann. Während das Standardmodell normalerweise unterstützt10 kAAbhängig von den Anforderungen der Installation ist möglicherweise eine Anpassung möglich, um höhere oder niedrigere Schaltkapazitäten zu bewältigen. Dies könnte Folgendes umfassen:
  • Maßgeschneiderte hohe Schaltleistung: Für Installationen in industriellen Anwendungen mit potenziell hohen Fehlerströmen (z. B. in schweren Maschinen oder großen elektrischen Systemen) kann das Gerät für höhere Fehlerströme angepasst werdenIccBewertungen.
  • Geringere Bruchkapazität: Für Anwendungen in Systemen, in denen geringere Fehlerströme zu erwarten sind, könnte das Ausschaltvermögen des Geräts möglicherweise angepasst werden, um Kosten und Effizienz zu optimieren.

3.Auslöseeigenschaften und Zeitverzögerungseinstellungen

• Zeitverzögerung für selektive Auslösung: Bei bestimmten Installationen, z. B. solchen mitMotorenoderGeräte mit hohen Einschaltströmen, AZeitverzögerungsfunktionkönnen hinzugefügt werden, um lästiges Auslösen zu vermeiden. Dadurch kann der RCB kurzen Einschaltströmen standhalten, ohne dass er aktiviert wird. Dies ist in industriellen oder kommerziellen Umgebungen wichtig, in denen Geräte kurzzeitige Lecks verursachen können, die nicht gefährlich sind.
• Selektive Auslöseeinstellungen: In komplexeren Systemen kann das Gerät seinintegriertmit anderen Schutzeinrichtungen zu gewährleistenselektive Auslösung— Nur der betroffene Stromkreis löst aus, während andere Stromkreise betriebsbereit bleiben. Dies ist besonders wichtig für große Anlagen mit mehreren Teilkreisen, bei denen es auf die Minimierung von Ausfallzeiten ankommt.

4.Kommunikation und Integration

• Digitale Kommunikationsmodule: DerEmax 2-SerieGeräte, einschließlich der2CSR256147R1084, sind für die Integration konzipiertIntelligente Netze,Gebäudemanagementsysteme (BMS), UndSCADASysteme. Die Anpassung kann das Hinzufügen von Kommunikationsmodulen für umfassenFernüberwachungUndKontrolle:
  • Modbus RTU / TCP: Zur Integration in die IndustrieSCADAoderEnergiemanagementsysteme.
  • Ethernet / WLAN: Zur Integration in eine fortschrittlichere digitale Infrastruktur für Echtzeitdiagnose und Fehlerüberwachung.
  • IoT-Integration: Aktivieren Sie die2CSR256147R1084Teil einer Internet-of-Things-Lösung (IoT) zu sein, die cloudbasierte Überwachung, vorausschauende Wartung und Fehlerbehebung aus der Ferne ermöglicht.

5.Anpassung der Nennspannung

• Der2CSR256147R1084arbeitet typischerweise bei aNennspannungvon400 V Wechselstrom. In bestimmten Fällen, in denen das Gerät jedoch in nicht standardmäßigen Umgebungen verwendet wird (z. B. in Niederspannungs- oder Hochspannungssystemen), ist möglicherweise eine Anpassung an unterschiedliche Spannungsniveaus möglich.
  • Niederspannungsanpassungen: Kann für den Einsatz in angepasst werdenNiederspannung (LV)Systeme (z. B. 230 V AC) oder angepasst fürMittelspannung (MV)Systeme ggf.
  • Hochspannungs-Anpassung: In einigen Fällen können für bestimmte Industrie- oder Versorgungsanwendungen Varianten mit höherer Spannung erforderlich sein.

6.IP-Bewertung für umweltfreundlichere Anpassung

• Schutzart (IP)Bewertungen können abhängig von der Umgebung angepasst werden, in der die2CSR256147R1084genutzt werden soll. Das Standardgerät verfügt über eineIP20Dies bedeutet, dass es gegen feste Gegenstände mit einer Größe von mehr als 12 mm geschützt ist, jedoch nicht gegen das Eindringen von Wasser.
  • Höhere IP-Bewertung: Wenn das Gerät in rauen Umgebungen (z. B. im Freien, in Nassbereichen oder in Industrieumgebungen mit hohem Staub- oder Feuchtigkeitsgehalt) verwendet werden soll, ist ein höherer Wert erforderlichIP-Schutzart(wie zum BeispielIP44oderIP65) kann erforderlich sein.
  • Kundenspezifische Gehäuse: ABB bietet möglicherweise die Option zum Einbau des RCB anwetterfeste Gehäusefür den Außenbereich, verbessert den Schutz vor Staub, Wasser oder korrosiven Umgebungen.

7.Anpassung für spezifische Anwendungen

• Maßgeschneiderter Ladungsschutz: Abhängig von der Art der verwendeten Ausrüstung (z. BMotoren,Transformatoren,empfindliche Elektronik, oderSonnenkollektoren), Die2CSR256147R1084kann individuell angepasst werden, um zusätzlichen Schutz zu bieten. Zum Beispiel,Solar-PV-SystemeAufgrund der einzigartigen Eigenschaften der Gleichstromseite ist möglicherweise ein spezieller Fehlerstromschutz erforderlich.
• Industrielle vs. Wohnkonfigurationen: Bei großen Industrieanlagen könnte die Anpassung maßgeschneiderte Einstellungen umfassen, die dies ermöglichengrößere FehlertoleranzUndlängere Verzögerungszeitenum versehentliche Verbindungsabbrüche zu verhindern. Im Gegensatz dazu kann sich bei Heimsystemen die Anpassung auf die Anpassung konzentrierenempfindliches Auslösenfür die persönliche Sicherheit.

8.Überwachungs- und Diagnosefunktionen

• Integrierte Diagnose: Einige Versionen desEmax 2-SerieBereitstellung von Echtzeit-Diagnosetools, Protokollierung und Alarmen. Benutzerdefinierte Konfigurationen können diese Funktionen aktivierenautomatisierte Berichterstattungüber den Systemzustand und Leckströme, verbessert die Systemzuverlässigkeit und minimiert ungeplante Ausfallzeiten.
• Überwachung des Energieverbrauchs: In einigen Fällen könnte das Hinzufügen von Energiezählern oder die Integration in Energiemanagementsysteme dies ermöglichen2CSR256147R1084auch zu überwachenEnergieverbrauchund geben Sie Feedback dazuSystemeffizienzUndelektrische Verluste.

9.Montagemöglichkeiten und Integration

• Kundenspezifische Montage: Für Projekte, die bestimmte Formfaktoren erfordern,individuelle MontageOptionen erstellt werden können. Dies kann Anpassungen für die Integration in Großverteiler umfassen,Freigehege, oder als Teil vonmehrmodulige Schutzsysteme.
• Integration mit anderen Schutzgeräten: Der2CSR256147R1084kombinierbar mit anderen Schutzgeräten der MarkeEmax 2Familie oder aus dem breiteren Portfolio von ABB für eine integrierte Schutzlösung. Dazu gehörtLeistungsschalter,Motorschutzgeräte, UndÜberspannungsschutzgeräte, die alle individuell angepasst werden können, um in einer zusammenhängenden Schutzstrategie zusammenzuarbeiten.
