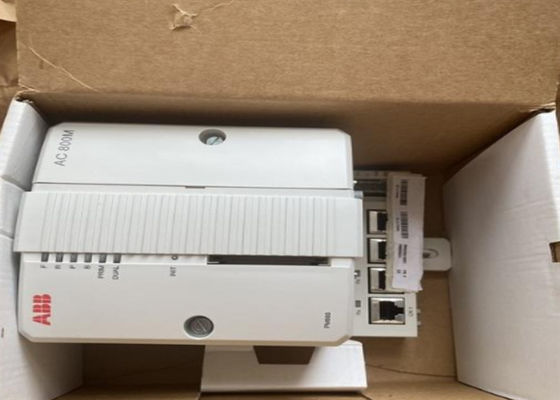

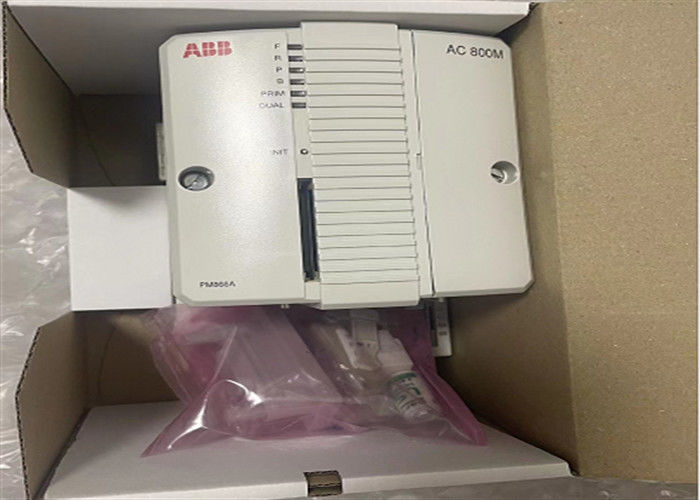

PM866AK01 3BSE076939R1 Digital ich O-Modul ABB 24 V DC DC-19.2-30 V
Ausführliche Daten von PM866AK01 3BSE076939R1 Digital ich O-Modul
- Prozessorart MPC866
- Schalten Sie im Laufe der Zeit in Rot. conf. Maximale Frau 10
- Nr. Anwendungen pro Prüfer 32
- Nr. Programme pro Anwendung 64
- Nr. Diagramme pro Anwendung 128
- Nr. Aufgaben pro Prüfer 32
- Zahl von verschiedenen Zykluszeiten 32
- Zykluszeit pro Anwendungsprogramme unten zu 1 Frau
- Grelles PROM für Mikroprogrammaufstellungsspeicher 4 MB
- Stromversorgung 24 V DC (19.2-30 V DC)
- Art der Leistungsaufnahme +24 V/maximale 210/360 MA
- Verlustleistungsart. 5.1W (8.6W maximal)
- Überflüssiger Stromversorgungsstatusinput ja
- Eingebautes Stützbatterie Lithium, 3.6V
- Uhrsynchronisierung 1 Frau zwischen Prüfern Wechselstroms 800M durch CNCP-Protokoll
- Ereignisreihe im Prüfer pro OPC-Kunden bis 3000 Ereignisse
- Übermittler-Geschwindigkeit Wechselstroms 800M zu den Ereignissen OPC-Servers 36-86/sek, 113-143 Datennachrichten/sek
- Comm. Module auf CEX-Bus 12
- Versorgungsstrom auf CEX-Bus maximales 2.4A
- Input-/Outputgruppen auf Modulebus mit nicht-Rotem. CPU 1 elektrische + 7 optisch
- Input-/Outputgruppen auf Modulebus mit Rot. CPU 0 eletrical + 7 optisch
- Input-/Outputkapazität auf Modulebus maximale 96 (einzelnes PM866) oder 84 (rot. ) Module Input-/Outputpm866
- Modulebus-Scan-Rate 0 - Frau 100 (tatsächliche Zeit abhängig von Zahl von Input-/Outputmodulen)
- Versorgung gegenwärtig auf elektrischem Modulebus 24 V: maximales 1.0A
- 5 V: maximale 1,5 A
- Ethernet-Kanäle 2
- Ethernet-Schnittstelle Ethernet (IEEE 802,3), 10 Mbit/s, RJ-45, Frau (8-pole)
- Steuervermittlungsprotokoll MMS (Herstellungs-Mitteilungsdienst) und IAC (Inter- Anwendungs-Kommunikation)
- Empfohlenes Steuernetzrückgrat 100 Mbit/s schaltete Ethernet
- Echtzeituhrstabilität 100 PPMs (ca. 1 h/year)
- RS-232C Schnittstelle 2 (ein General, 1 für Service-Werkzeug)
- RS-232C Schnittstelle (COM3) (nicht rot. nur) RS-232C, 75-19 200 Baud, Frau RJ-45 (8-pole), nicht Opto lokalisierte, volle RTS-CTS Unterstützung
- RS-232C Schnittstelle (COM4) (nicht rot. nur) RS-232C, 9 600 Baud, Frau RJ-45 (8-pole), Opto lokalisiert, keine RTS-CTS Unterstützung
Umwelt und Bescheinigung
| Temperatur, Betrieb |
+5 bis °C +55 (+41 bis °F +131) |
| Temperatur, Lagerung |
°C -40 bis +70 (- °F 40 bis +158) |
| Temperaturwechsel |
3 °C/minutes entsprechend IEC/EN 61131-2 |
| Verschmutzungsgrad |
Grad 2 entsprechend IEC/EN 61131-2 |
| Korrosionsschutz |
G3 konform zu ISA 71,04 |
| Relative Luftfeuchtigkeit |
5 bis 95%, kondensationsfrei |
| Verursachte Geräusche |
< 55="" dB=""> |
| Erschütterung |
10 < f=""> |
| Bewertete Isolierungs-Spannung |
Wechselstrom mit 500 V. |
| Dielektrische Prüfspannung |
50 V |
| Schutzklasse |
IP20 entsprechend en 60529, Iec 529 |
| Höhe |
2000 m entsprechend IEC/EN 61131-2 |
| Emission u. Immunität |
EN 61000-6-4, EN 61000-6-2 |
| Umweltbedingungen |
Industriell |
| E-Zeichen |
Ja |
| Elektrische Sicherheit |
EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201 |
| Gefährlicher Standort |
UL 60079-15, cULus Klasse 1, Zone 2, AEx Na IIC T4, ExnA IIC T4Gc X |
| ISA Secure bestätigte |
Ja |
| Marinezertifikate |
DNV-GL (z.Z. PM866: ABS, BV, DNV-GL, LR) |
| Tuv-Zustimmung |
Nein |
| RoHS-Befolgung |
En-50581:2012 |
| WEEE-Befolgung |
DIRECTIVE/2012/19/EU
|
Allgemeine Informationen
| Artikelzahl |
3BSE076939R1 (PM866AK01) |
| Redundanz |
Nein |
| Hohe Integrität |
Nein |
| Taktfrequenz |
133 MHZ |
| Leistung, 1000 boolesche Operationen |
0,09 Frau |
| Leistung |
0,09 Frau |
| Gedächtnis |
MB 64 |
| RAM verfügbar für Anwendung |
51,389 MB |
Eigenschaften und Nutzen
- Zuverlässigkeit und einfache Fehlerdiagnoseverfahren
- Modularität, lassend schrittweise Expansion zu
- Schutz der Klasse IP20 ohne die Anforderung für Einschließungen
- Der Prüfer kann mit Erbauer des Steuer konfiguriert sein 800xA
- Der Prüfer hat volle EMC-Bescheinigung
- Unterteilter CEX-Bus unter Verwendung eines Paares BC810/BC820
- Hardware basiert auf Standards für optimalen Kommunikationszusammenhang (Ethernet, PROFIBUS DP, etc.)
- Eingebaute überflüssige Ethernet-DFV-Anschlüsse
