CPU 64MB Digital GE-IC695CRU320 ich O-Modul Batterie unterstütztes RAM 64MB

CPU-Modul GE-IC695CRU320 stützt bis MB 64 MB von Batterie-unterstütztem RAM und 64 des permanenten grellen Anwenderspeichers

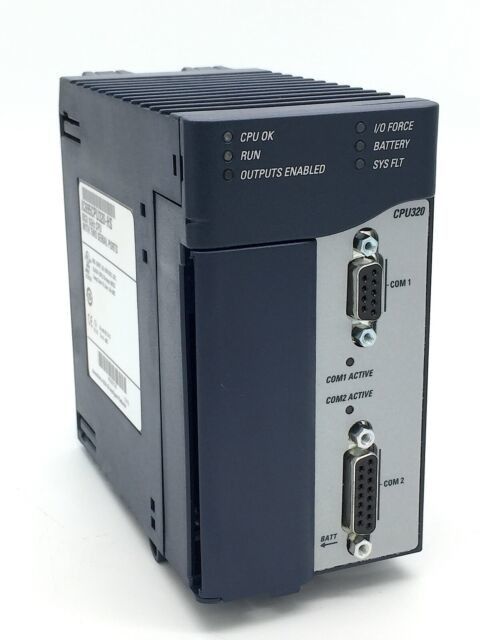

Produktinformation GE IC695CRU320:
Das IC695CRU320 ist ein Redundanz-Prozessor von der Produktfamilie PACSystems RX3i. Dieser Prozessor wird durch GE Fanuc/Emerson-Automatisierung hergestellt, die als programmierbare Automatisierungs-Prüfer (PAC) kategorisiert wird.

Das IC695CRU320 wird besonders in der überflüssigen oder Hot-standbykonfiguration verwendet. Mit dieser Prüferkonfiguration wird Verfügbarkeit erheblich erhöht. Zwei (2) Prüfergestelle mit ähnlichen Konfigurationsfunktionen als Primär- (aktiv) und Sekundär (Stand-durch) Gestell.

Wenn ein einzelnes Gestell ausgefallen ist, hauptsächlich wegen der Fehler, die durch das IC695CRU320 oder den Fehler des Prozessors IC695CRU320 selbst ermittelt werden, wird aktive Kontrolleuraufgabe automatisch auf das Sekundär übertragen (Stand-durch). Das Sekundärgestell wird die Primär- und ausfallen Gestellverschiebung zum Sekundärgestell. Zusätzlich ist manuelles Umschalten möglich.

Prüferumschalten wird im Maximum von 1 Logikscan mit minimaler Umschaltenzeit von 3,133 Millisekunde durchgeführt. Es stützt sich bis zu den Verbindungen der Synchronisierung IC695RMX128/228 und fähig zur Übertragung bis zu 2Mbytes von Daten.

Mit dem Prozessor Celeron M mit Geschwindigkeit der Verarbeitung 1GHz und Anwenderspeicher 64MB, wird dieser Prüfer ideal in den großen und komplexen Anwendungen mit erhöhtem Niveau der Kritikalität benutzt. Zusätzlich werden bis 512 Programmblöcke möglicherweise zu diesem Prozessor gespeichert, dem jede Blockgröße möglicherweise bis 128 KBs erreicht.

Der Prozessor IC695CRU320 ist zu einer RX3i-Rückwand, direkt zum Zusatzteilschlitz der verbindung (PCI) installiert. Andere Modulverbindungen zum Bus sind auch durch die Version PCI 2,2 oder höher.

Dieser PCI-Schlitz ermöglicht schnellen Übertragung und dem Teilen von Daten innerhalb der Rückwand. Das IC695CRU320 stützt auch Reihe 90-30 Input-/Outputmodule für phasenweise Migration.

Beschreibung von IC695CRU320:
IC695CRU320 ist ein Redundanz-Prozessor PACSystem RX3i. Dieses Modul besetzt zwei Schlitze, Celeron M mit Prozessorgeschwindigkeit von 1GHz. Dieser Prozessor hat eine Umschaltenzeit des Logikscans des Maximums 1, Minimum 3,133 Millisekunde.

Es stützt bis MB 64 MB von Batterie-unterstütztem RAM und 64 des permanenten grellen Anwenderspeichers. hat zwei SeriendFV-Anschlüsse, die Standards der Kommunikation RS232 und RS485 stützen.

In der Eigenschaft (IC695CRU320):
▪Hot-standby Redundanz (HSB). Zwei überflüssige Einheiten bilden ein Redundanzsystem. Jede Einheit erfordert eine Redundanz CPU (IC695CRU320) und ein Redundanz Gedächtnis Xchange-Modul (IC695RMX128/228) konfigurierte als Redundanzverbindung.

▪Enthält 64 MBYTEs des Batterie-unterstützten Anwenderspeichers und 64 MBYTEs des permanenten grellen Anwenderspeichers.

▪Bietet Zugang zu, Gedächtnis über Bezugstabelle %W. sperrig zu sein.

▪Konfigurierbares Daten- und Programmgedächtnis.

▪Programmierend im Leiter-Diagramm, beziehen sich strukturierter Text, Funktions-Santendiagramm und C. PACSystems RX7i u. RX3i auf CPU-Programmierers
Handbuch, GFK-2950.

▪Unterstützungen Selbst--fanden symbolische Variablen, die irgendeine Menge des Anwenderspeichers verwenden können.

▪Bezugstabellengrößen umfassen 32Kbits für getrenntes %I und %Q und bis 32K zu den Wörtern jedes für analoges %AI und %AQ.

▪Unterstützungen die meiste Reihe 90-30 Module und Expansionsgestelle. Für eine Liste gestützten Inputs/Output, beziehen sich Kommunikationen, Bewegung und intelligente Module, das System-Handbuch PACSystems RX3i, das GFK-2314F oder auf später.

▪Unterstützungen bis 512 Programmblöcke. Maximale Größe für einen Block ist 128KB.
