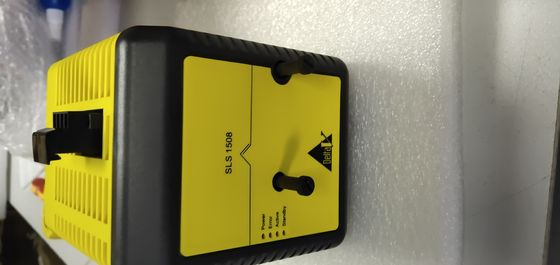

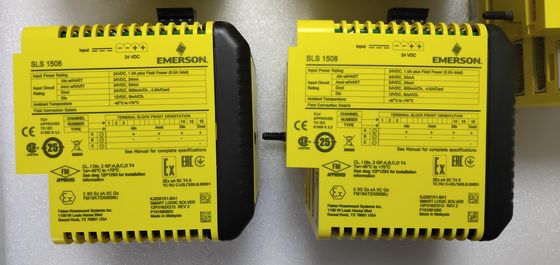

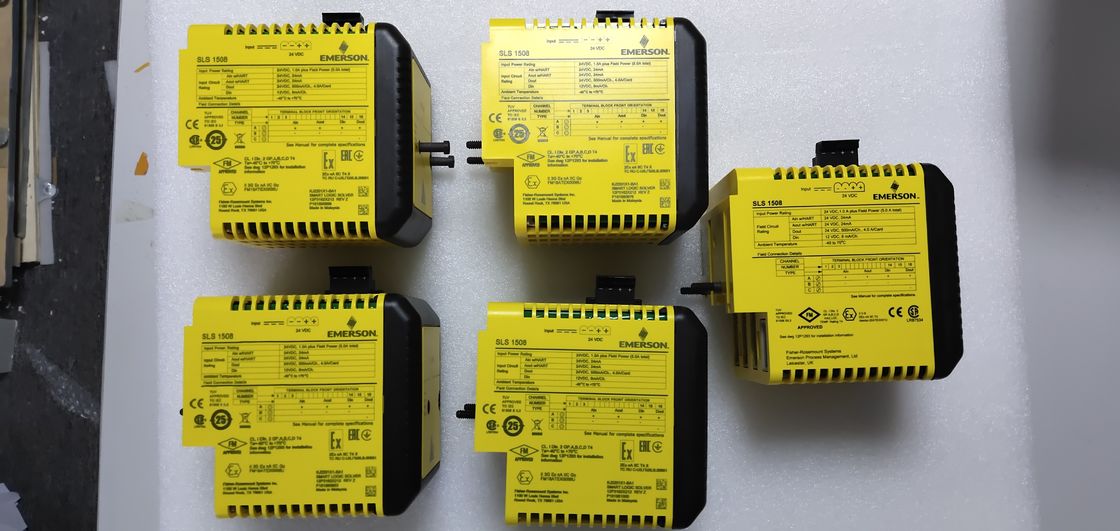

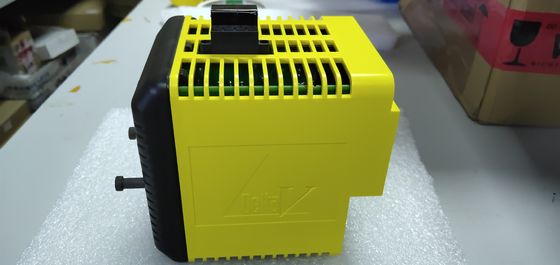

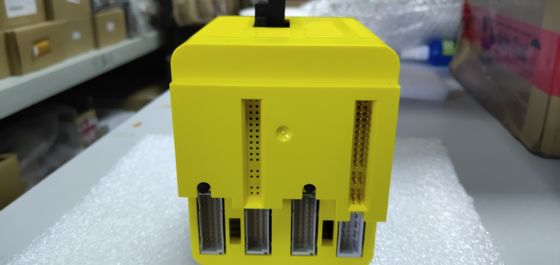

Überflüssiger propositionale Logik-Löser VS3202 Emerson DeltaV SLS 1508 mit Verteiler

Produkt-Beschreibung dieser Abschnitt stellt allgemeine Informationen auf Hardware DeltaV SIS zur Verfügung. Beziehen Sie sich die auf Installierung Ihres Automatisierungs-Systemhandbuches DeltaV Digital zu mehr Information auf DeltaV-Systemanlagen. DeltaV SIS Equipment ein DeltaV-Automatisierungssystem besteht Fördermaschinen, einen oder mehreren Input-/Outputsubsystemen, Prüfern, Stromversorgung, Arbeitsplätzen und aus einem Steuernetz. Das System DeltaV SIS besteht:  überflüssige Logik-Löser (SLS 1508) und Beendigungsblöcke  SISnet-Verstärker- (sehen unterschiedliches ProduktLeistungsblatt)  Fördermaschinenergänzungskabel  lokales Gleich-Busergänzungskabel  nach rechts 1 breite Fördermaschine mit Beendigung

Spezifikations-allgemeine Klimaspezifikationen System-Kompatibilität DeltaV SLS 1508 für SLS-Logik-Löser-Kategorien-Spezifikationen 1508: Lagertemperatur -40 bis 85 C (-  40 zu 185  F) Betriebstemperatur -40 bis 70 C (-  40 zu 158  F) relative Luftfeuchtigkeit 5 bis 95%, kondensationsfreie zerstreute Schadstoffe ISA-S71.04-1985 zerstreute Schadstoffe klassifizieren Beschichtung G3s konformes Schutzbewertung IP 20, EMC-Richtlinie Europäer Bereich NEMA 12 gefährliche/Standort pro EN61326-1, Anforderungs-Niederspannungs-Richtlinie Iecs 61010-1 des Kriteriums-A NAMUR NE21 EMC Fabrik-gegenseitige, Nicht-Funkenüberschlagsklasse 1, Div. 2, Gruppen A, B, C, D, T4 gefährliches IIC-Na T4 EN50021 der Standorte ATEX 3 G EEx: 1999 Schock 10 CSA 1010 g-½ - Sinuswelle für 11 Frau Erschütterung 1 Millimeter Spitzen-Spitzen von 5 bis 16 Hz; 0,5 g von 16 bis Logik-Löser-körperliche Spezifikations-Einzelteil-Spezifikationen 1508 150 Hz SLS: Eingangsleistung 24 V DC- 20%, 1,0 eine Plusfeldenergie (5,0 eine Summe) Anmerkung: Es wird empfohlen, dass der SLS- und DeltaV-Prüfer und Input/Output unterschiedliche Stromversorgung auffangen Energie 4 eine Maximum (tatsächlicher Wert hängt nach Kanaltyp- und FeldEinheitentyp) ab, Isolierung benutzen, die jeder Kanal optisch vom System lokalisiert wird und zu DC 1500 V Fabrik-geprüft. Keine Kanal-tochannelisolierung. Local bus gegenwärtig kein Montage in (gelben) Verteilern SISS in den ungeraden Schlitzen (1, 3, 5, 7) auf der breiten Fördermaschine 8. Überflüssiges SLSs nehmen 4 Schlitze.

Logik-Löser (SLS1508) enthalten die Logik-lösende Fähigkeit und stellen eine Schnittstelle zu 16 Ein-n/Ausgabekanäle zur Verfügung, die als getrennter Input, getrennter Ertrag, Analogeingabe (HIRSCH) und HIRSCH-zweizustandsausgabekanäle konfiguriert sein können. Logik-Löser und Beendigungsblöcke installieren auf die breite Fördermaschine 8. Logik-Löser verständigen sich mit einander durch die Fördermaschinen über einem Zweikanal-, lokalen Gleichbus (SISnet) und Ferneinem gleichring. Lokale Logik-Löser werden vom gleichen DeltaV-Kontrolleur bewirtet und Fern-Logik-Löser werden von einem anderen DeltaV-Kontrolleur bewirtet. Logik-Löser werden durch eine 24 V DC-Stromversorgung angetrieben, die getrennt von der Stromversorgung ist, die den DeltaV-Prüfer und das Input/Output fährt. Logik-Löser installieren in ungerade Schlitze (1,3,5,7) auf die breite Fördermaschine 8. Überflüssige Logik-Löser benutzen vier Schlitze.
