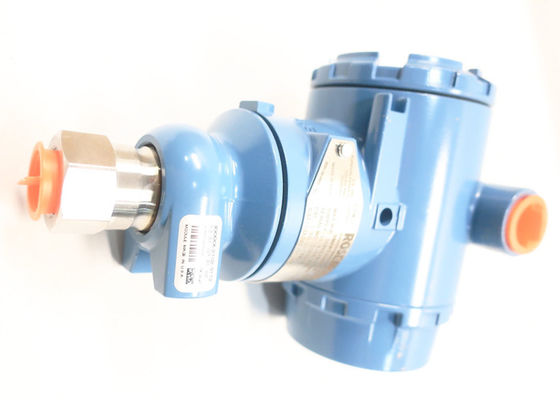

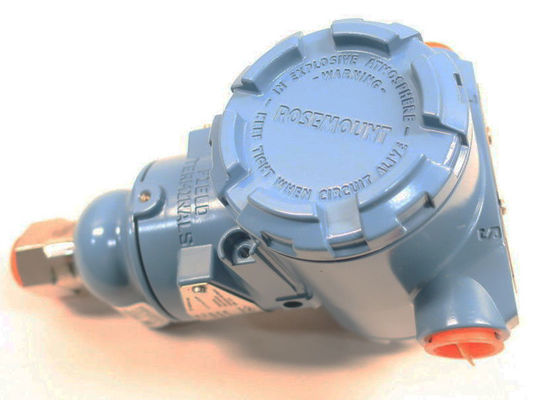

3051CD3A02A1AH2KDL5M5Q4Q8 Rosemount 3051C Koplanardrucktransmitter
Rosemount 3051C Coplanar Pressure Transmitters sind der Industriestandard für Differential-, Mess- und Absolutdruckmessungen.Durchfluss, und ebenen Lösungen.
Zu den Fähigkeiten gehören:
1) Die Loop Integrity Diagnostic überwacht kontinuierlich die elektrische Schleife, um Änderungen zu erkennen, die die Integrität des übertragenen 4-20mA-Ausgangssignales beeinträchtigen.
2) LOI mit einfachen Menüs und eingebauten Konfigurationsknöpfen.
3) Sicherheitsbescheinigung.
(1) Bei Bestellung mit dem Wireless-Ausgangscode X nur mit einem Diaphragma aus Edelstahl (SST) (Code 2) und Silikon-Füllflüssigkeit erhältlich.
(2) Rosemount 3051CD0 ist nur mit Ausgangscodes A und X erhältlich. Für Ausgangscodes A nur Prozessflanschcode 0 (Alternative Flansche H2, H7, HJ oder HK), Isolierdiaphragmacode 2, O Ringcode A,und Schraubenoption L4 sind verfügbarFür den Ausgangscode X sind nur Prozessflanschcode 0 (Alternative Flansche H2), Isolierdiaphragmcode 2, O-Ringcode A und Schrauboption L4 verfügbar.
(3) HART Revision 5 ist die Standard-HART-Ausgabe.
(4) Für die lokale Adressierung und Konfiguration ist M4 (LOI) erforderlich.
(5) Verfügbare Zulassungen sind FM intrinsisch sicher (Optionscode I5), CSA intrinsisch sicher (Optionscode I6), ATEX intrinsisch sicher (Optionscode I1),IECEx Intrinsic Safety (Optionalcode I7) und EAC Intrinsic Safety (Optionalcode IM).
Weitere Optionen:
3051TA3A2B21AB4M5E5
3051TA4A2B21AB4M5E5
3051TA5A2B21AB4M5E5
3051TA1A2B21AB4M5I5
3051TA2A2B21AB4M5I5
3051TA3A2B21AB4M5I5
3051TA4A2B21AB4M5I5
3051TA5A2B21AB4M5I5
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
SGD-02ANY6
SGD-02AP
Die in Absatz 1 genannten Anforderungen gelten nicht.
Die in Absatz 1 genannten Anforderungen gelten nicht.
SGD-02BP
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Verfahren.
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen.
SGD-04AN
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge.
SGD-04AP
Die in Absatz 1 genannten Anforderungen gelten nicht.
SGD-04AS
Die in Absatz 1 genannten Angaben sind zu beachten.
Die in Absatz 1 genannten Anforderungen gelten nicht.
SGD-08AH
SGD-08AN
SGD-08AP
Die in Absatz 1 genannten Angaben sind zu beachten.
Rosemount 3051C Koplanardrucktransmitter Informationen:
| Modell |
Typ des Sendergeräts |
| 3051C |
Koplanarer Drucktransmitter |
|
| Meßart |
| D |
Differential |
★ |
| G |
Gage |
★ |
| Eine(1) |
Absolute |
|
| Druckbereich |
| |
Differential (Rosemount 3051CD) |
Gage (Rosemount 3051CG) |
Absolute (Rosemount 3051CA) |
|
| 1 |
25 bis 25 inH2O (~ 62,16 bis 62,16
Mbar)
|
25 bis 25 inH2O (£ 62,16 bis
62,16 mbar)
|
0 bis 30 psia (0 bis 2,06 bar) |
★ |
| 2 |
250 bis 250 inH2O (£621,60 bis
621,60 mbar)
|
250 bis 250 inH2O (£621,60 bis
621,60 mbar)
|
0 bis 150 psia (0 bis 10,34 bar) |
★ |
| 3 |
¥1000 bis 1000 inH2O (2,48 bis
2,48 bar)
|
¥393 bis 1000 inH2O (0,97 bis
2,48 bar)
|
0 bis 800 psia (0 bis 55,15 bar) |
★ |
| 4 |
¥300 bis ¥300 psi (¥20,68 bis 20,68
Bar)
|
₹14,2 bis 300 psi (₹0,97 bis 20,68
Bar)
|
0 bis 4000 psia (0 bis 275,79 bar) |
★ |
| 5 |
₹2000 bis ₹2000 PSI (€137,89 bis ₹137,89)
137,89 bar)
|
¥14,2 bis 2000 psi (0,97 bis
137,89 bar)
|
N/A |
★ |
| 0(2) |
3 bis 3 inH2O (-7,46 bis 7,46 mbar) |
N/A |
N/A |
|
| Ausgang des Senders |
| Eine(3) |
4·20 mA mit HART-basiertem Digitalsignal®Protokoll |
★ |
| F |
Das Feldbusprotokoll von FOUNDATIONTM |
★ |
| W(4) |
PROFIBUS®PA-Protokoll |
★ |
| X(5) |
Drahtlos (erfordert drahtlose Optionen und ein technisches Polymergehäuse) |
★ |
| M(6) |
Niedrige Leistung, 1 ̊5 Vdc mit Digitalsignal auf Basis des HART-Protokolls |
|
| Baumaterialien |
| |
Prozessflanschtyp |
Material für Flansche |
Entwässerung/Ventilation |
|
| 2 |
Koplanar |
SST |
SST |
★ |
| 3(7) |
Koplanar |
gegossenes C-276 |
Legierung C-276 |
★ |
| 4 |
Koplanar |
Legierung 400 |
Legierung 400/K-500 |
★ |
| 5 |
Koplanar |
Beschichtetes CS |
SST |
★ |
| 7(7) |
Koplanar |
SST |
Legierung C-276 |
★ |
| 8(7) |
Koplanar |
Beschichtetes CS |
Legierung C-276 |
★ |
| 0 |
Alternative Prozessverbindung |
★ |
| Isolierende Membran |
| 2(7) |
316L SST |
★ |
| 3(7) |
Legierung C-276 |
★ |
| 4(8) |
Legierung 400 |
|
| 5(8) |
Tantal (verfügbar auf Rosemount 3051CD und CG, nur 2 ̊5; nicht verfügbar auf Rosemount 3051CA) |
|
| 6(8) |
Goldplattierte Legierung 400 (Verwendung in Kombination mit O-Ring-Optioncode B) |
|
| 7(8) |
Vergoldete 316 SST |
|
| O-Ring |
|
| Eine |
Glas gefülltes PTFE |
★ |
| B |
Graphit gefülltes PTFE |
★ |
| Sensorfüllflüssigkeit |
| 1 |
Silikon |
★ |
| 2(8) |
Inert (nur Differential und Gage) |
★ |
| Gehäusematerial |
Größe des Leitungsanschlusses |
|
| Eine |
Aluminium |
1 ‰ 14 NPT |
★ |
| B |
Aluminium |
M20 mal 1.5 |
★ |
| E |
Aluminium, extrem niedriges Kupfer |
1 ‰ 14 NPT |
★ |
| F |
Aluminium, extrem niedriges Kupfer |
M20 mal 1.5 |
★ |
| J |
SST |
1 ‰ 14 NPT |
★ |
| K |
SST |
M20 mal 1.5 |
★ |
| P(9) |
Kunstpolymer |
Keine Kanal-Eingänge |
★ |
| D(10) |
Aluminium |
G1⁄2 |
|
| M(10) |
SST |
G1⁄2 |
|
| Funklose Optionen(11) |
| Funkfrequenz, Betriebsfrequenz und Protokoll |
| WA3 |
Benutzerkonfiguratorische Übertragungsrate, 2,4 GHz WirelessHART |
★ |
| Antenne und SmartPowerTM |
| WP5 |
Innenantennen, kompatibel mit Green Power Module (I.S. Power Module separat verkauft) |
★ |
| Auswahlmöglichkeiten |
| Erweiterte Produktgarantie |
| WR3 |
3 Jahre begrenzte Garantie |
★ |
| WR5 |
5 Jahre begrenzte Garantie |
★ |
| PflanzenwebTMSteuerungsfunktion |
| A01 |
FUNDATION Feldbus-Block-Suite für Steuerungsfunktionen |
★ |
| Pflanzenweb-Diagnostikfunktion |
|
| DA0 |
Schleifenintegrität HART-Diagnostik |
★ |
| D01 |
- Das ist nicht das Problem. |
★ |
| Flansche für den Wechsel(12) |
| H2 |
Traditionelle Flansche, 316 SST, SST Abfluss/Ausfluss |
★ |
| H3(7) |
Traditionelle Flansche, Legierung C, Legierung C-276 |
★ |
| H4 |
Traditionelle Flansche, Gusselegierung 400, Legierung 400/K-500 Abfluss/Ausgang |
★ |
| H7(7) |
Traditionelle Flansche, 316 SST, Legierung C-276 Abfluss/Ventilation |
★ |
| HJ |
DIN-konforme traditionelle Flansche, SST, 7/16-Zoll (10 mm) Adapter/Vielfaltschrauben |
★ |
| FA |
Niedrigflansche, SST, 2 Zoll (51 mm), ANSI-Klasse 150, vertikale Befestigung 316 SST Abfluss/Ventilation |
★ |
| FB |
Niedrigflansche, SST, 2 Zoll (51 mm), ANSI Klasse 300, vertikale Befestigung 316 SST Abfluss/Ausgang |
★ |
| FC |
Niedrigflansche, SST, 3-Zoll (76 mm), ANSI-Klasse 150, vertikale Befestigung 316 SST Abfluss/Ausgang |
★ |
| FD |
Einheitliche Flansche, SST, 3-Zoll (76 mm), ANSI-Klasse 300, vertikale Befestigung 316 SST Abfluss/Ausgang |
★ |
| FP |
DIN-Niveauflansche, SST, DN 50, PN 40, vertikale Befestigung 316 SST Abfluss/Ventilation |
★ |
| FQ |
DIN-Niveauflansche, SST, DN 80, PN 40, vertikale Befestigung 316 SST Abfluss/Ventilation |
★ |
| HK(13) |
DIN-konforme traditionelle Flansche, SST, .4 Zoll (10 mm) Adapter/Vielfachschrauben 316 SST |
|
| HL |
DIN-konforme traditionelle Flansche, SST, .5 Zoll (12 mm) Adapter/Vielfaltenschrauben 316 SST |
|
| Mehrfachmontage(14) |
| S5 |
Montieren Sie zum Rosemount 305 Integral Manifold |
★ |
| S6 |
Montieren Sie auf Rosemount 304 Manifold oder Verbindungssystem |
★ |
| Primärelement mit integrierter Montage(13) und (14) |
| S3 |
Verstärktes Vermögen |
★ |
| S4(15) |
Versammeln Sie sich in Rosemount Annubar.TModer Rosemount 1195 Integral Orifice |
★ |
| Verschlüsse für Siegel(14) |
| S1(16) |
Zusammenfügen zu einem Rosemount 1199 Siegel |
★ |
| S2(17) |
Zwei Rosemount 1199 Siegel. |
★ |
| Montageklammer(18) |
| B4 |
Coplanar Flanschstütze, alle SST, 2-in. Rohr und Panel |
★ |
| B1 |
Traditionelle Flanschstütze, CS, 2-Zoll-Rohr |
★ |
| B2 |
Herkömmliche Flanschstütze, CS, Platte |
★ |
| B3 |
Herkömmliche Flansche mit flacher Halterung, CS, 2 Zoll (51 mm) |
★ |
| B7 |
Herkömmliche Flanschstütze, B1 mit SST-Schrauben |
★ |
| B8 |
Herkömmliche Flanschstütze, B2 mit SST-Schrauben |
★ |
| B9 |
Herkömmliche Flanschstütze, B3 mit SST-Schrauben |
★ |
| BA |
Herkömmliche Flanschstütze, B1, alle SST |
★ |
| BC |
Herkömmliche Flanschstütze, B3, alle SST |
★ |
| Produktzertifizierungen |
| E8 |
ATEX-Zertifizierung für Flammen- und Staubsicherheit |
★ |
| I1(19) |
ATEX Eigene Sicherheit und Staub |
★ |
| Einheitliche |
ATEX FISCO Intrinsic Safety; nur für das FOUNDATION Fieldbus oder PROFIBUS PA Protokoll |
★ |
| N1 |
ATEX Typ n Zertifizierung und Staub |
★ |
| K8 |
ATEX Brandsicherheit, innere Sicherheit, Typ n, Staub (Kombination von E8, I1 und N1) |
★ |
| E4(20) |
TIIS Flammschutz |
★ |
| E5 |
FM Explosionssicher, Staubzündungssicher |
★ |
| I5(21) |
FM ist von Natur aus sicher, nicht anregend |
★ |
| IE |
FM FISCO Eigentlich sicher; nur für FOUNDATION Fieldbus oder PROFIBUS PA-Protokoll |
★ |
| K5 |
FM Explosionssicher, Staub-Anzündungssicher, intrinsisch sicher und Abteilung 2 |
★ |
| C6 |
CSA Explosions-, Staub- und Zündschutzsicherheit, innere Sicherheit und Abteilung 2 |
★ |
| E6 |
CSA Explosionssicher, Staubzündungssicher, Abteilung 2 |
★ |
| I6(9) |
CSA Innere Sicherheit |
★ |
| K6 |
CSA und ATEX Explosionssicher, intrinsisch sicher und Abteilung 2 (Kombination von C6, E8 und I1) |
★ |
| E7 |
IECEx Flammfest, Staubfest |
★ |
| I7 |
IECEx Innere Sicherheit |
★ |
| N7 |
IECEx-Zertifizierung Typ n |
★ |
| K7 |
IECEx Flammfest, Staubfest, intrinsisch sicher und Typ n (Kombination von I7, N7 und E7) |
★ |
| E2 |
INMETRO Flammschutz |
★ |
| I2 |
INMETRO Innere Sicherheit |
★ |
| IB |
INMETRO FISCO intrinsisch sicher; nur für die FOUNDATION Fieldbus- oder PROFIBUS PA-Protokolle |
★ |
| K2 |
INMETRO Brandschutz, innere Sicherheit |
★ |
| E3 |
China Flammfeste |
★ |
| I3 |
China Eigene Sicherheit |
★ |
| N3 |
China Typ |
★ |
| EM |
Technische Vorschriften Zollunion (EAC) Flammsicher |
★ |
| Inlandsverkehr |
Technische Vorschriften Zollunion (EAC) |
★ |
| KM |
Technische Vorschriften Zollunion (EAC) Flammschutz und innere Sicherheit |
★ |
| Kb |
FM und CSA Explosionssicher, Staubzündungssicher, intrinsisch sicher und Abteilung 2 (Kombination von K5 und C6) |
★ |
| KD |
FM, CSA und ATEX Explosionssicher, intrinsisch sicher (K5, C6, I1 und E8-Kombination) |
★ |
| Europäische Union(22) |
Südkorea Flammdicht |
★ |
| Eigentumsrecht(S. 23) |
Republik Korea Eigene Sicherheit |
★ |
| KP(in %) |
Südkorea Flammfeste, innere Sicherheit |
★ |
| Genehmigung für Trinkwasser(S. 25) |
| DW |
NSF-Genehmigung für Trinkwasser |
★ |
| Genehmigungen an Bord(8) |
| SBS |
US-amerikanisches Schifffahrtsamt |
★ |
| SBV(26) |
Bureau Veritas (BV) |
★ |
| SDN |
Die Nordeuropäische Kommission |
★ |
| SLL(26) |
Lloyds Register (LR) |
★ |
| Übertragung des Sorgerechts(27) |
| C5 |
Measurement Canada Genauigkeitszulassung (beschränkte Verfügbarkeit je nach Transmittertyp und Reichweite; wenden Sie sich an einen Vertreter von Emerson). |
★ |
| Schraubmaterial |
| L4 |
Austenit 316 SST-Schrauben |
★ |
| L5 |
ASTM A 193, Schrauben der Klasse B7M |
★ |
| L6 |
Schrauben aus Legierung K-500 |
★ |
| Anzeige- und Schnittstellenoptionen |
| M4(28) |
LCD-Display mit LOI |
★ |
| M5 |
LCD-Bildschirm |
★ |
| Zertifikat für die Kalibrierung |
| Q4 |
Zertifikat für die Kalibrierung |
★ |
| Hauptquartier(29) |
Kalibrierungszeugnis und GOST-Überprüfungszeugnis |
★ |
| QP |
Kalibrierzertifizierung und Manipulationssicherheit |
★ |
| Zertifizierung der Rückverfolgbarkeit von Material |
| Q8 |
Zertifizierung der Rückverfolgbarkeit von Materialien nach EN 10204 3.1 |
★ |
| Qualitätszertifizierung für die Sicherheit(27) |
| QS |
Bescheinigung über die vorherige Verwendung von FMEDA-Daten |
★ |
| QT |
Sicherheit nach IEC 61508 mit FMEDA-Zertifikat |
★ |
| Konfigurierungsknöpfe |
| D4(27) |
Analog null und Spanne |
★ |
| DZ(30) |
Digitale Nullverkleidung |
★ |
| Vorübergehender Schutz(8)(31) |
| T1 |
Endblock für den vorübergehenden Schutz |
★ |
| Konfiguration der Software(30) |
| C1 |
Benutzerdefinierte Softwarekonfiguration (für Kabel, siehe Rosemount 3051Konfigurationsdatenblatt. Für drahtlose, siehe Rosemount 3051 WirelessKonfigurationsdatenblatt(Siehe unten.) |
★ |
| Niedrige Leistung |
| C2 |
0.8?? 3.2 Vdc-Ausgang mit einem digitalen Signal auf Basis des HART-Protokolls (nur mit Ausgangscode M erhältlich) |
★ |
| Messdruckkalibrierung |
| C3 |
Messung (nur Rosemount 3051ca4) |
★ |
| Alarmstufen(27) |
| C4(32) |
Analog-Ausgangswerte in Übereinstimmung mit der NAMUR-Empfehlung NE 43, Alarm hoch |
★ |
| KN-Nummer(32) |
Analog-Ausgangswerte gemäß der NAMUR-Empfehlung NE 43, Alarm niedrig |
★ |
| Zinssatz |
Benutzerdefinierte Alarm- und Sättigungssignalniveaus, hoher Alarm (erfordert C1 und Rosemount 3051)Ausstattung Datenblatt) |
★ |
| CS |
Benutzerdefinierte Alarm- und Sättigungssignalniveaus, geringe Alarmanlage (erfordert C1 und Rosemount 3051)Ausstattung Datenblatt) |
★ |
| CT |
Standardalarm von Rosemount |
★ |
| Druckprüfung |
| P1 |
Hydrostatische Prüfung mit Bescheinigung |
|
| Reinigungsprozessbereich |
| P2 |
Reinigung für den Sonderdienst |
|
| P3(33) |
Reinigung auf Chlor/Fluor < 1 ppm |
|
| mit einer Leistung von mehr als 10 W(34) |
| DF |
1⁄2 ¢14 NPT-Flanzadapter |
★ |
| Ventilations-/Abflussventile |
| D7 |
Koplanarflansche ohne Abfluss-/Ventilationsöffnungen |
|
| DC |
Offen gelassenen Häfen - keine |
|
| Stecker für Leitungen(8) |
| D.O. |
316 SST-Leitungspfahl |
★ |
| RC1⁄4 RC1⁄2 Prozessverbindung(35) |
| D9 |
RC1⁄4 Flansche mit RC1⁄2 Flansche-Adapter - SST |
|
| Maximaler statischer Leitungsdruck |
| P9 |
4500 psig (310,26 bar) statischer Druckgrenzwert (Rosemount 3051CD-Bereich 2 ̊5 nur) |
★ |
| Erdschraube(8) ((36) |
| V5 |
Außenschraubschraubanlage |
★ |
| Oberflächenveredelung |
| Q16 |
Zertifizierung der Oberflächenveredelung für hygienische Ferndichtungen |
★ |
| Toolkit Gesamtsystemleistungsberichte |
| QZ |
Bericht über die Leistungsberechnung des Ferndichtungssystems |
★ |
| Elektrische Leitungsanschlüsse(8) |
| GE |
M12, 4-Stift, männlicher Stecker (Eurofast)®) |
★ |
| Genetisch verändert |
Ein kleiner, 4-Pin, männlicher Steckverbinder (minifast)®) |
★ |
| NACE®Zertifikat(37) |
| Q15 |
Bescheinigung über die Übereinstimmung mit der NACE MR0175/ISO 15156 für nassige Materialien |
★ |
| Q25 |
Bescheinigung über die Konformität mit der NACE MR0103 für benette Materialien |
★ |
| Kaltemperatur(38) |
| BR5(39) |
Betrieb bei kalter Temperatur bei 58 °F (50 °C) |
★ |
| BR6(40) |
Betrieb bei kalter Temperatur bei 76 °F (60 °C) |
★ |
| HART-Revisionskonfiguration (erfordert HART-Protokoll-Ausgabecode A)(3) |
| HR5 |
Konfiguriert für HART Revision 5 |
★ |
| HR7 |
Konfiguriert für HART Revision 7 |
★ |
| Typische Modellnummer: 3051CD 2 A 2 2 A 1 A B4 |
|
Guter Service bei WTL:
> Wir bieten hochwertige, schnelle Lieferung, wettbewerbsfähigen Preis für Mitsubishi Servo Motor und Servo Drive.
> Bitte senden Sie Ihre RFQ, um den neuesten Preis zu erhalten.
> Normalerweise versenden wir die Artikel in 1-2 Wochen nach Erhalt der Zahlung.
> Wir können Ihnen per UPS/DHL//EMS/Fedex liefern. Bitte kontaktieren Sie uns und wir werden Ihre bevorzugten Wege verwenden.
> Wir haben einen großen Vorrat und die Preise sind variabel, so dass die Preise, die wir veröffentlichen, manchmal nicht genau sind.
Bei Bedarf wenden Sie sich bitte an uns, um spezifische Preise zu erhalten.
Unsere Hauptmarke:
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
