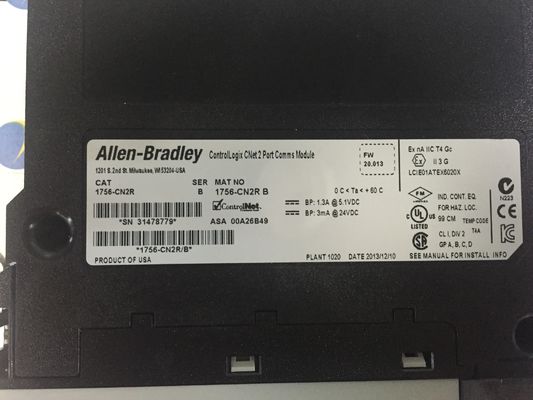

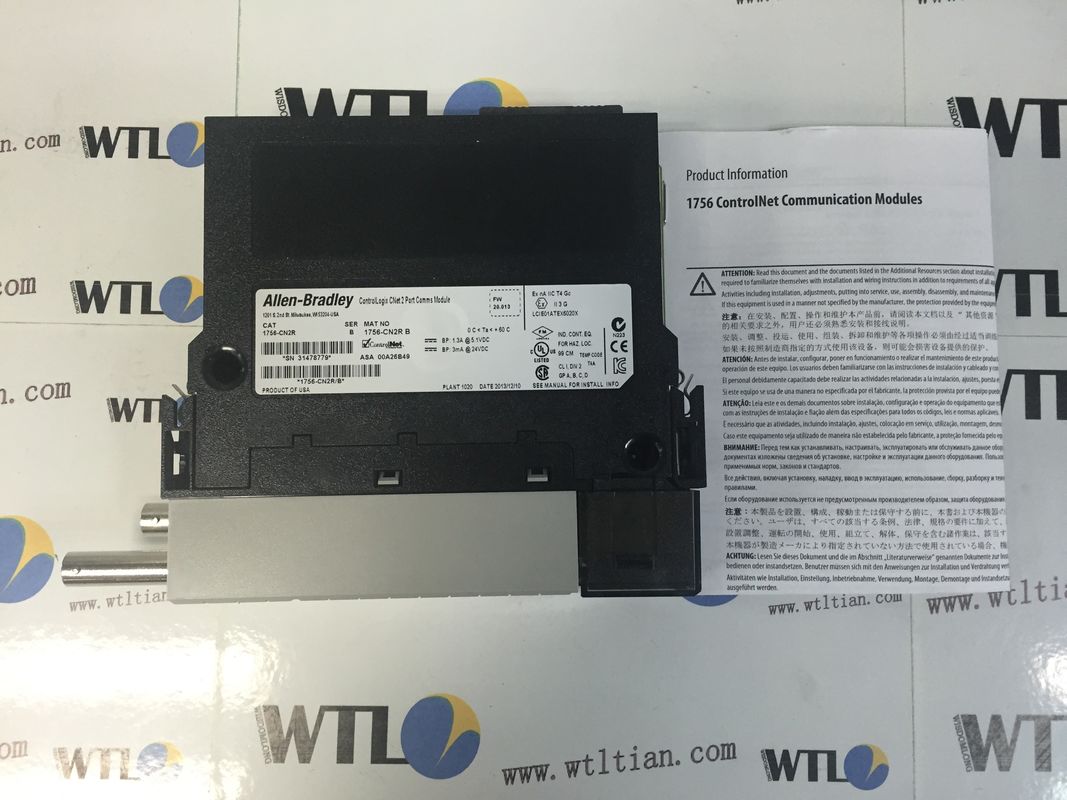

1756-CN2R ControlLogix ControlNet Interface-Baustein 128 Verbindungen

1756-CN2R ControlLogix ControlNet-Schnittstellenmodul 128 Verbindungen

Spezifikationen für das ControlLogix ControlNet-Schnittstellenmodul 1756-CN2R
ZWEIKANAL-SCHNITTSTELLENMODUL
KOMMUNIKATION
KONTROLLNETZ
REDUNDANTE MEDIEN
5 MBSP
128 LOGIX-VERBINDUNGEN
99 KNOTEN

ANDERE ÜBERLEGENE PRODUKTE

Anzahl der Verbindungen

Das Modul unterstützt maximal 131 Verbindungen.Allerdings sind immer 3 der 131 Verbindungen für eine redundante Steuerung reserviert.Daher stehen 128 Verbindungen für die Standardnutzung zur Verfügung.Da die Verbindungen reserviert sind, werden sie immer als verwendet angezeigt, auch wenn keine Verbindungen geöffnet sind.Um auf die Verbindungsinformationen zuzugreifen, klicken Sie mit der rechten Maustaste auf das Modul im RSWho-Fenster der Software RSLinx Classic.

Korrigierte Anomalien mit Revision 20.013
Katze.Keine Beschreibung
1756-CN2/B,
1756-CN2R/B
Korrigiert: Ein Kommunikationsfehler trat auf, wenn sich das Modul in einem E/A-Chassis befand und als Rack-optimiert konfiguriert war.In der RSLogix 5000-Software
Die Ausgänge im Chassis gehen in die Zustände, die für den Programmmodus anstelle des Fehlermodus konfiguriert sind.
Die Problemumgehung vor der Korrektur bestand darin, eine direkte Verbindung anstelle einer Rack-optimierten Verbindung für den E/A-Adapter zu verwenden.
Lgx00105037;Produktmitteilung 02.04.2010
Korrigiert: Das 1756-CN2x-Modul gab einen Fehler an „Hold Net
Resource'-Anfrage, wenn das Modul die Anfrage unmittelbar nach erfolgreicher Antwort auf ein vorheriges `Obtain Network Resource' erhalten hat
Anfrage.
Dies war kein Problem für die RSNetWorx-Software, da sie etwa 15 Sekunden nach der Anforderung „Netzwerkressource beziehen“ wartet
bevor eine Halteanforderung ausgegeben wird.
Die Problemumgehung vor der Korrektur bestand darin, eine kurze Verzögerung zwischen den beiden Anforderungen zu programmieren.Lgx00103680 Korrigiert: Beim Einschalten war die OK-Statusanzeige der 1756-CN2x-Module möglicherweise rot.Die Modulstatusanzeige zeigte eine dieser Meldungen an, weil die 1756-CN2x-Module ungenau erkannt wurden
die Größe des redundanten Chassis:
• CmdConnOpen.cpp-Zeile 630

Die Firmwareversion 20.13 des Kommunikationsmoduls 1756-CN2x/B ist nicht mit der Hardware des Kommunikationsmoduls 1756-CN2x/A kompatibel.Anzahl der Verbindungen Die Module unterstützen maximal 131 Verbindungen.Allerdings sind immer 3 der 131 Verbindungen für eine redundante Steuerung reserviert.Daher stehen 128 Verbindungen für die Standardnutzung zur Verfügung.Da die Verbindungen reserviert sind, werden sie immer als verwendet angezeigt, auch wenn keine Verbindungen geöffnet sind.
