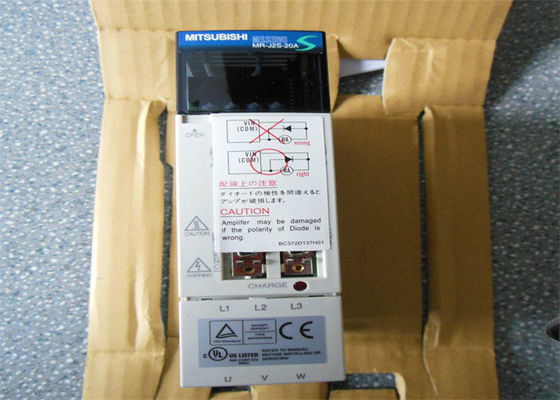

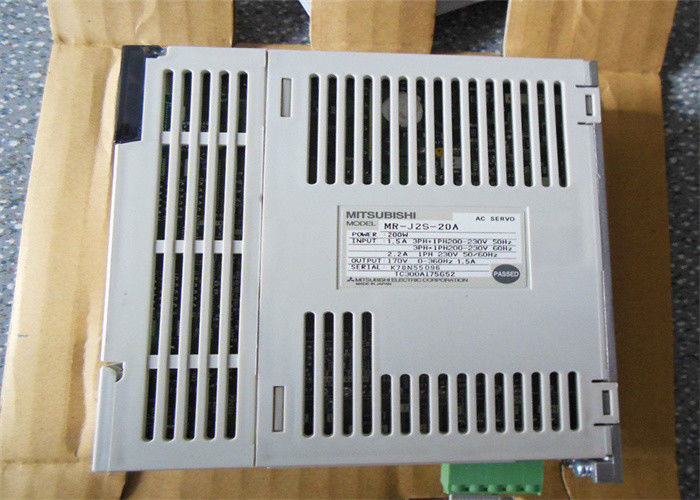

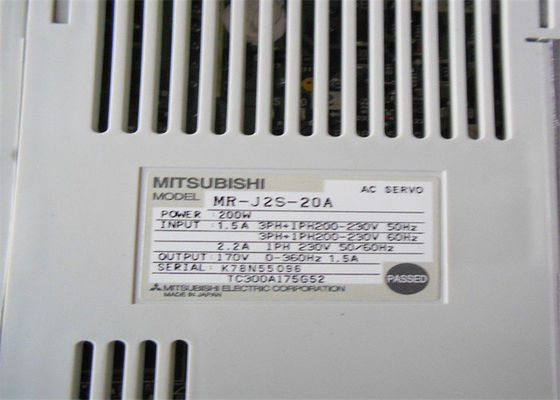

Mitsubishi fährt industrielles Wechselstrom-Servo NEUEN MR-J2S-20A Servoverstärker
1. SIND WAS ECN-DIREKTIVE?
Die ECn-Direktive wurden herausgegeben, um die Regelungen der EU-Länder zu standardisieren und glattes sicherzustellen
Verteilung von Sicherheit-garantierten Produkten. In den EU-Ländern die Maschinerierichtlinie (effektiv herein
Januar 1995), EMC-Richtlinie (effektiv im Januar 1996) und Niederspannungsrichtlinie (effektiv im Januar,
1997) von den ECn-Direktive erfordern Sie, dass die verkauft zu werden Produkte tragen sollten ihren grundlegenden Sicherheitsauflagen genügen und die CER-Kennzeichen (CE-Kennzeichnung). CE-Kennzeichnung trifft auf Maschinen und Ausrüstung zu
in, welche Servoverstärker installiert worden sind.
(1) EMC-Richtlinie
Die EMC-Richtlinie trifft nicht an den Servoeinheiten allein aber auf Servo-inkorporierte Maschinen und Ausrüstung zu. Dieses erfordert die EMC-Filter, mit den Servo-inkorporierten Maschinen und der Ausrüstung benutzt zu werden, um mit der EMC-Richtlinie einzuwilligen. Für anpassende Methoden ecific EMC Richtlinie SP beziehen Sie sich
die EMC-Installations-Richtlinien (IB (Na) 67310).
(2) Niederspannungsrichtlinie
Die Niederspannungsrichtlinie trifft auch auf Servoeinheiten allein zu. Folglich sind sie entworfen, um mit einzuwilligen
die Niederspannungsrichtlinie. Dieses Servo wird durch TUV, aus dritter Quelleeinschätzungsorganisation bestätigt, um mit der Niederspannungsrichtlinie übereinzustimmen.
(3) Maschinenrichtlinie
Nicht seiend Maschinen, brauchen die Servoverstärker, nicht mit dieser Richtlinie übereinzustimmen.
2. VORKEHRUNGEN FÜR BEFOLGUNG
(1) verwendeten Servoverstärker und Servomotoren
Benutzen Sie die Servoverstärker und die Servomotoren, die mit dem Standardmodell übereinstimmen.
Servoverstärker-Reihe:
MR-J2S-10CL zu MR-J2S-700CL
MR-J2S-10CL1 zu MR-J2S40CL1
Servobewegungs-Reihe:
HC-KFS
HC-MFS
HC-SFS
HC-RFS
HC-UFS
HA-LFS
(2) Konfiguration
(3) Umwelt
Betreiben Sie den Servoverstärker bei oder über dem Verschmutzungsniveau 2, das in IEC60664-1 festgelegt wird. Zu diesem Zweck installieren Sie den Servoverstärker in einen Schaltkasten, der gegen Wasser, Öl, Kohlenstoff, Staub, Schmutz, etc. geschützt wird.
(4) Stromversorgung
(a) betreiben den Servoverstärker, um die Bedingungen der Überspannungskategorie II zu erfüllen festgelegt in IEC60664-1. Zu diesem Zweck sollte ein verstärkter isolierender Transformator in Übereinstimmung mit dem Iec- oder en-Standard im Leistungsaufnahmeabschnitt benutzt werden.
(b), wann Versorgungsschnittstelleenergie von externem, eine Stromversorgung 24VDC benutzen Sie, die in Input/Output Isolierung-verstärkt worden ist.
(5) Erdung
(a), um einen Elektroschock zu verhindern, schließen Sie immer die schützenden Anschlüsse der Erde (PET) (markiert) des Servoverstärkers an die schützende Erde (PET) des Schaltkastens an.
(b) schließen zwei Massekabel nicht an den gleichen schützenden Anschluss der Erde (PET) an (markiert). Schließen Sie immer die Kabel an die eins-zu-eins Anschlüsse an.
KondensatorAbbauzeit
Die KondensatorAbbauzeit wird so nachstehend aufgeführt. Um Sicherheit sicherzustellen, berühren Sie nicht den Aufladungsabschnitt für
15 Minuten nach macht--weg.
| Servoverstärker |
Abbauzeit [Minute] |
| MR-J2S-10CL (1) MR-J2S-20CL (1) |
1 |
| MR-J2S-40CL (1) MR-J2S-60CL |
2 |
| MR-J2S-70CL zu MR-J2S-350CL |
3 |
| MR-J2S-500CL MR-J2S-700CL |
5 |
V.Packaging u. Lieferung
Verpackendetails
Kartone
Lieferfrist
Whithin 3-5 Tage
VI.Our-Vorteil Produkte:
[Honeywell-] Modul DCS/PLC
[Emerson/Delta V] Modul
Input/Output [ABB] Modul
Modul [AB]/Touch Screen
[Druck und Temperaturgeber Rosemount]
[Yokogawa-] Druckgeber
[Yaskawa] Servo-Antrieb/Servomotor
[GE/Fanuc] Reihe IC69 PLC
[Mitsubishi] Servo-Antrieb/Servomotor
(Modicon, SMC, KRANKER, NORGREN, Siemens etc.)
