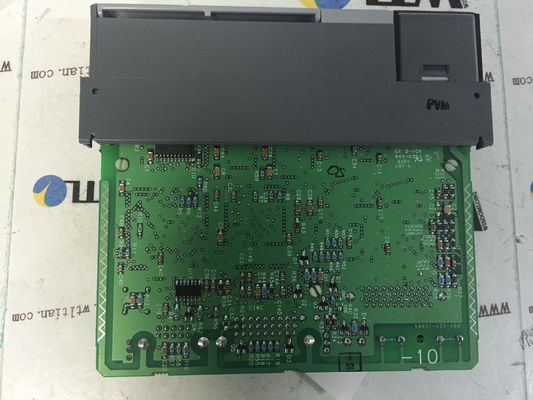

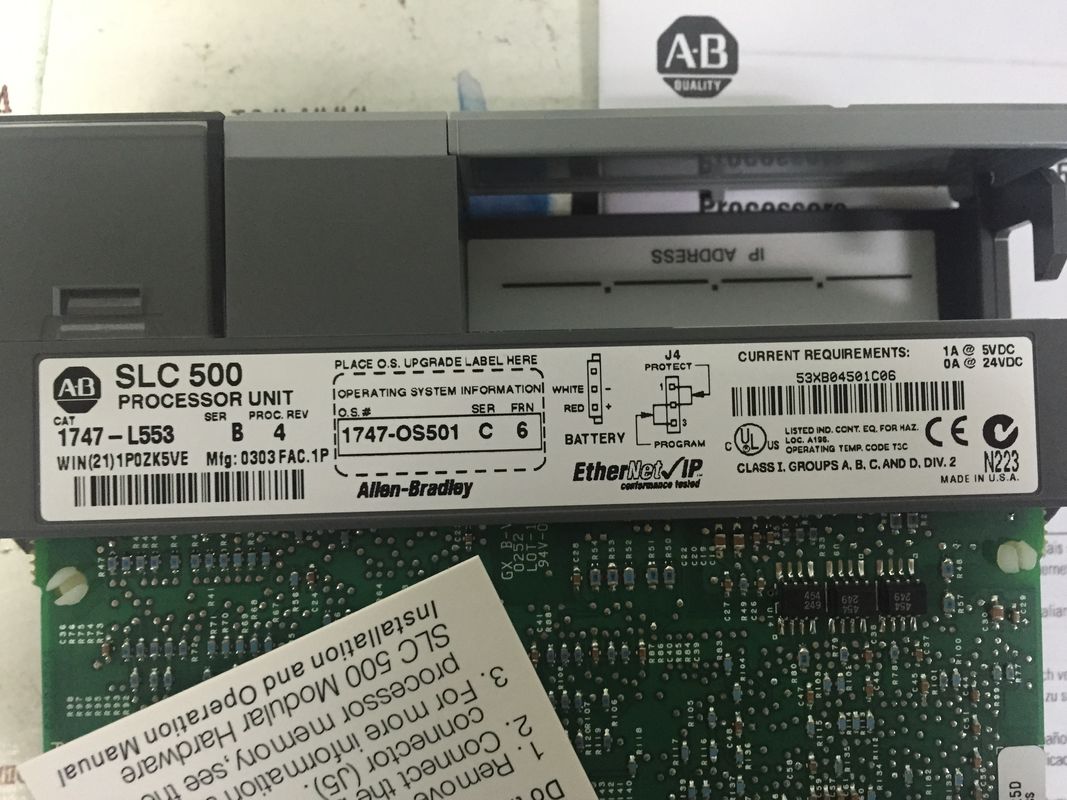

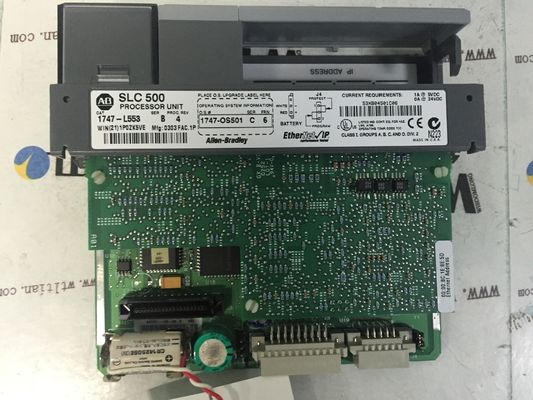

Prozessor-Zentraleinheits-Einheitsmodul 1747-L553 ABs SLC 5/05

AB SLC 5/05 Prozessor Zentralprozessor Modul 1747-L553

Spezifikationen für das Modul 1747-L553 der Prozessor-Einheit
Hersteller Rockwell Automation
Marke AB
Teilnummer/Katalog Nr. 1747-L553
Serie SLC 500
Eingänge 4096
Modultyp SLC 5/05 Prozessor
Ausgänge 4096
Analog I/O 480
Speicher: bis zu 64 KB, Batterie-RAM
Programmscanningzeit 0,9 ms/K
Benutzergedächtnis 64.000 Wörter
I/O-Fahrwerk 3
Schlitze für das Fahrgestellmodul 30
I/O-Scanzeit 0,225 Millisekunden
Kommunikation über Ethernet, RS-232
Umgebungstemperatur 0 bis 60 Grad Celsius
Sicherungsspeicher 1747-M13
Akku-Speicher: Ja; 1747-BA
UPC 10662072745592
UPC 10662072745622
Die in Absatz 1 genannte Bezeichnung gilt nicht.

Andere übergeordnete Erzeugnisse

Über das Prozessormodul 1747-L553

Der 1747-L553 ist ein SLC 5/05-Prozessor, der zur SLC 500 Programmierbare Logik-Controller (PLC) -Plattform gehört.Dieser Controller hat den höchsten Speicher unter der SLC 5/05 Kategorie, die 64 KB SpeicherEs verfügt über einen integrierten RS32-Sub-D 9-Pin-Konnektor für die Einrichtung von Peer-to-Peer-Kommunikation mit lokal installiertem Human Machine Interface (HMI) oder einem Programmierungsarbeitsplatz.Es hat auch ein integriertes Ethernet, das ideal für die Kommunikation über große Entfernungen verwendet wirdEs ist auch ideal, um gleichzeitig mehrere Geräte zu verbinden.Diese zwei (2) Anschlüsse können gleichzeitig verwendet werden, ohne die logische Ausführung des Prozessors zu beeinträchtigen..

Dieser Controller ist ideal für mittlere bis große Anwendungen geeignet. with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructions. Es kann in der Fabrik-Automatisierung, Prozess-Automatisierung auch in Bewegung und Positionskontrolle Anforderungen verwendet werden.

Es ist auch in der Lage, Nachrichten an andere AB-PLC-Plattformen wie PLC 5, CompactLogix und ControlLogix über ein spezifiziertes Kommunikationsprotokoll zu senden.dieser Prozessor kann mit Kommunikationsadaptern wie Remote I/O (RIO) installiert werden, Daten Highway Plus (DH+), DeviceNet und DH485.

Es kann auf jedem SLC 500-Chassis installiert werden.

Die 1747-L553 kann für SCADA-Anwendungen alleine stehen oder im gesamten System verteilt werden.Der 1747-L553-Prozessor verfügt über einen Gesamtbenutzerspeicher von 64K Wörtern mit 60K Wörtern für Daten/Programme und 4K Wörtern nur für DatenEs verfügt über bis zu 4096 Eingänge, 4096 Ausgänge und 480 lokale analoge E/Ausgänge. Es verfügt über eine Programmscan-Zeit pro Schlüsselwort von 0,9 ms und eine E/Ausgangs-Scan-Zeit von 0,225 Millisekunden.Die 1747-L553 hat einen Backplane-Strom von 1 Ampere bei 5 Volt Gleichstrom und 0 Ampere bei 24 Volt GleichstromEs verfügt über maximal 3 lokale I/O-Chassis mit maximal 30 Modul-I/O-Slots im lokalen I/O-Chassis.

Für die Kommunikation verwendet es Ethernet- und RS-232-Ports, die für die Verbindung zum 1761-NET-AIC-Konverter konfiguriert werden können.Mit diesem Prozessor, Remote I/O Scanner Modul und DeviceNet Scanner Modul können zusätzlich installiert werden, um I/O über Universal Remote Link oder DeviceNet Netzwerk zu konfigurieren.Der 1747-L553 Prozessor bietet eine kürzere Bit-Instruktionsdurchführung von 0Es verfügt über alle Funktionen anderer SLC 5/03-Prozessoren wie Online-Programmierung, eine schnelle Schaltfläche von 0,37 Millisekunden und einen Ethernet-Port von 10/100 Mbps.Flash-Speicher-Upgrades, schwebende Komma Mathematik, und eine eingebaute Echtzeit-Uhr, Schlüssel-Schalter und Kalender.Die 1747-L553 ist für den Einsatz in sauberen und trockenen Industrieumgebungen mit einer Betriebstemperatur von 0 bis 60 Grad Celsius und einem Betriebsschlag von 30 G bestimmt.
