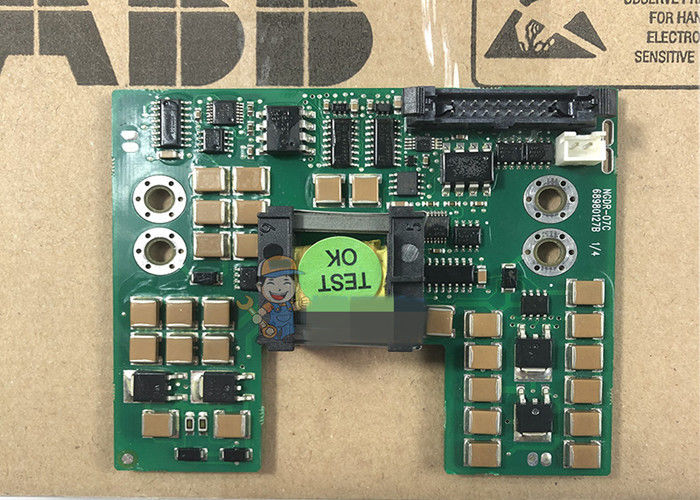

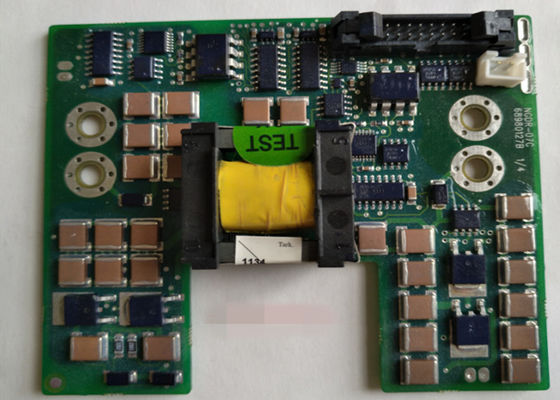

NEUER Inverter-Fahrer Control Circuit Board des ABB-Triggerbrett-NGDR-07C 68980127B

NEU ABB Trigger Board NGDR-07C 68980127B Steuerplatine für Wechselrichtertreiber

Beschreibung

Allgemeine Beschreibung

Das OP07 hat eine sehr niedrige Eingangsoffsetspannung (maximal 75 μV für OP07E), die durch Trimmen auf der Waferstufe erreicht wird.Diese niedrigen Offset-Spannungen eliminieren im Allgemeinen jegliche Notwendigkeit einer externen Nullung.Das OP07 zeichnet sich außerdem durch einen niedrigen Eingangsruhestrom (±4 nA für das OP07E) und eine hohe Open-Loop-Verstärkung (200 V/mV für das OP07E) aus.Der niedrige Offset und die hohe Open-Loop-Verstärkung machen das OP07 besonders nützlich für Instrumentierungsanwendungen mit hoher Verstärkung.PIN-KONFIGURATION VOS TRIM 1 8 VOS TRIM –IN 2 7 V+ +IN 3 6 OUT V– 4 5 NC OP07 NC = NO CONNECT 00316-001 Abbildung 1. Der weite Eingangsspannungsbereich von mindestens ±13 V kombiniert mit einem hohen CMRR von 106 dB (OP07E) und eine hohe Eingangsimpedanz sorgen für eine hohe Genauigkeit in der nichtinvertierenden Schaltungskonfiguration.Selbst bei hohen Regelkreisverstärkungen kann eine hervorragende Linearität und Verstärkungsgenauigkeit aufrechterhalten werden.Die Stabilität von Offsets und Verstärkung mit der Zeit oder Temperaturschwankungen ist ausgezeichnet.Die Genauigkeit und Stabilität des OP07, selbst bei hoher Verstärkung, in Kombination mit der Freiheit von externem Nullabgleich haben das OP07 zu einem Industriestandard für Instrumentierungsanwendungen gemacht.Das OP07 ist in zwei Standardleistungsstufen erhältlich.Das OP07E ist für den Betrieb im Temperaturbereich von 0 °C bis 70 °C und das OP07C für den Temperaturbereich von –40 °C bis +85 °C spezifiziert.Der OP07 ist in Epoxid-8-Pin-PDIP- und 8-Pin-Narrow-SOIC-Gehäusen erhältlich.Informationen zu CERDIP- und TO-99-Gehäusen und Standard-SMD-Versionen (Microcircuit Drawing) finden Sie im OP77.

ABB-Ersatzteile:

Einige Kommunikationsmodule
