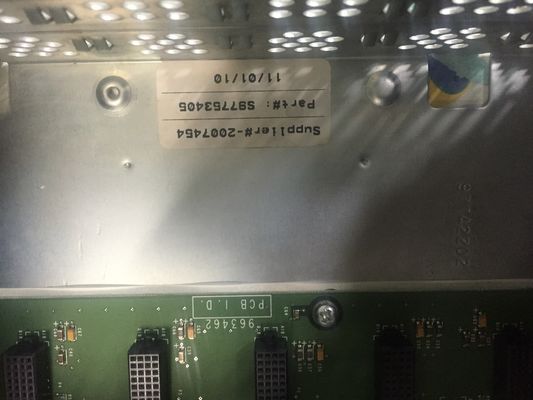

AB 2,8 A/2.8 ein ControlLogix-Reihenfahrgestelle Modul 1756-A17

AB 2,8 A/2,8 A ControlLogix-Chassis-Modul 1756-A17

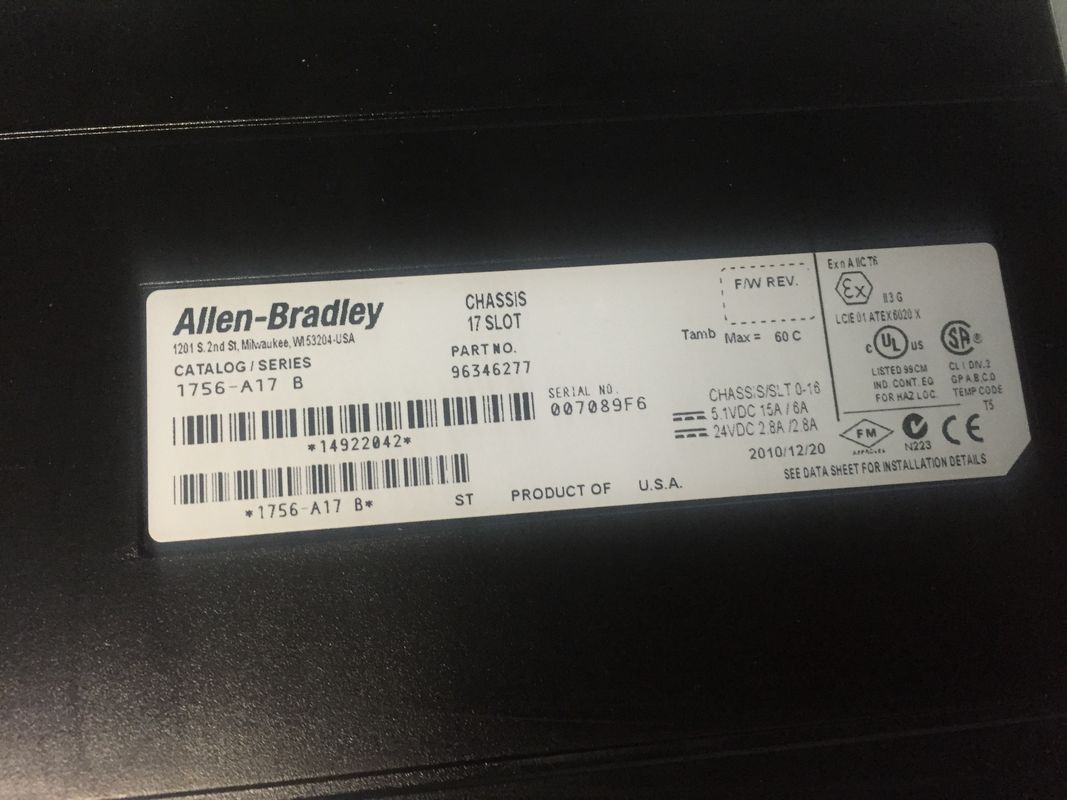

Spezifikationen für Chassis-Modul 1756-A17 der ControlLogix-Serie

• Hersteller Rockwell Automation
  Marke Allen Bradley
  Betriebstemperatur, Serie C -25…+60 °C (-13…+140 °F)
  Betriebstemperatur, Serie B 0 °C bis +60 °C (+32 °F bis +140 °F)
  Anzahl Befestigungslaschen Zehn (10)
  Ausrichtung Horizontal
  Backplane-Strom bei 24 VDC 2,8 A/2,8 A
  Backplane-Strom bei 5,1 VDC 15 A/6 A
  Backplane-Strom bei 3,3 VDC 4 A/4 A
  Backplane-Strom bei 1,2 VDC 1,5 A
  Anzahl der Steckplätze Siebzehn (17) Steckplätze
  Lagertemperatur -40°C bis +85°C (-40°F bis +185°F)
  Relative Luftfeuchtigkeit 5 bis 95 % (ohne Kondensation)
  Teilenummer/Katalognummer 1756-A17
  Serie ControlLogix
  Modultyp Gehäuse
  Montage Schalttafeleinbau
  Kabelgröße Funktionserde – 8,3 mm2 (8 AWG) massiver oder verdrillter Kupferdraht, ausgelegt für 90 °C (194 °F) oder höher Schutzerde – 2,1 mm2 (14 AWG) massiver oder verdrillter Kupferdraht, ausgelegt für 90 °C ( 194 °F) oder höher
  Slots 17
  Verlustleistung (max.) 6 Watt
  Abmessungen 30 x 36 x 8 Zoll
  Gewicht 4,8 Pfund (2,2 Kilogramm)
  Gehäuse geöffnet
  Backplane-Strom (5 Volt DC) 10 Ampere
  Backplane-Strom (24 Volt DC) 2,8 Ampere
  UPC 10612598129291

ANDERE ÜBERLEGENE PRODUKTE

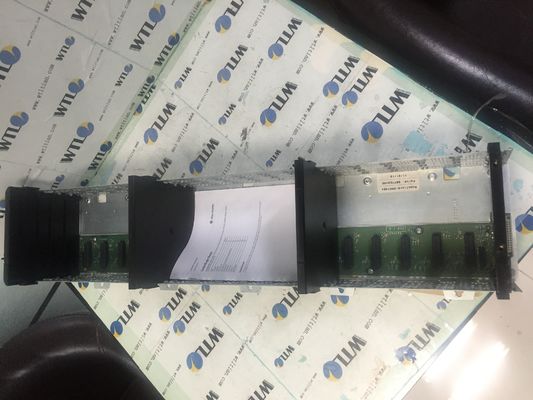

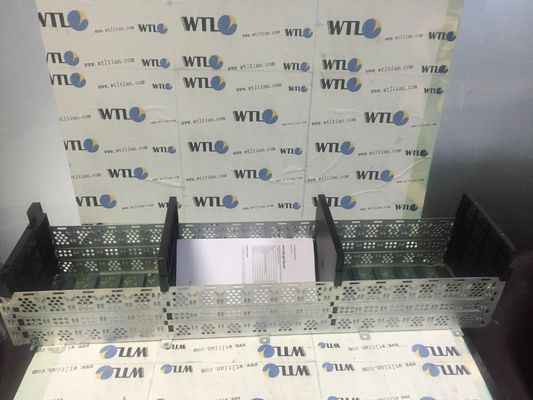

Informationen zum Chassis-Modul 1756-A17 der ControlLogix-Serie

Der AB 1756-A17 ist eine ControlLogix-Komponente.Dies ist ein Chassis mit 17 Steckplätzen, das zur Montage von ControlLogix-Modulen einschließlich Prozessoren, E/A-Modulen, Spezialmodulen und umfassenden Partnermodulen verwendet wird.

Der 1756-A17 bietet ein Modulgehäuse einschließlich der erforderlichen Backplane-Verbindung, um den internen Modulanschluss und die Verteilung der Busleistung über die eingebettete elektronische Schaltung und die bereitgestellten Montageschlitze am Chassis zu ermöglichen.Es hat eine Leistungsaufnahme von 1,5 A bei 1,2 VDC;4A/4A bei 3,3 VDC;15 A/6 A bei 15 A/6 A und 2,8 A/2,8 A bei 24 VDC.

Das 1756-A17 unterstützt nur die horizontale Montage und erfordert eine minimale Schrankgröße oder einen verfügbaren Platz von 76,2 x 91,4 x 20,3 cm (30 x 36 x 8 Zoll).Die mitgelieferten 10 Montagelaschen ermöglichen eine direkte Schalttafelmontage an der Gehäuseunterplatte für eine bequeme und schnelle Installation.Dieses Chassis wiegt 2,20 kg (4,8 lb).

Bei der Montage des 1756-A17-Chassis mit einem ControlLogix-Chassis in der Nähe beträgt der spezifische Platzbedarf 10,2 cm (4,0 Zoll) plus die Breite des Netzteils (linke Seite), 7,7 cm (3,0 Zoll) plus die Breite des Netzteils (rechts). Seite), 15,3 cm (6,0 Zoll) Abstand oben und 5,1 cm (2,0 Zoll) Abstand unten.

Die 1756-A17 sind in 3 Gehäuserevisionen erhältlich, insbesondere Serie A, B und C. Serie C bietet speziell verbesserte Steckplatzrichtlinien, Belüftung, stabilere Montagelaschen, zusätzliche Löcher für Montagelaschen und zusätzliche Erdungsschraube für den Anschluss an die Panel-Erdung.

Das 1756-A17-Standardchassis enthält inhärente Zeitstempelfunktionen für SOE-Anwendungen.Die Chassis-Backplane verteilt Strom an jedes der Module innerhalb des Chassis, indem sie einen Hochgeschwindigkeits-Kommunikationspfad zwischen den Modulen bereitstellt.Es ist ein Verdrahtungs-IFM der Serie 1492 oder eine RTB erforderlich, um die gesamte feldseitige Verdrahtung anzuschließen.Das 1756-A17 Standardchassis bietet eine einfache Wartung mit der RIUP-Funktion.Zur Vermeidung von Austauschfehlern bietet es auch eine elektronische Codierung.Im Falle eines System- oder Feldausfalls hilft die umfassende Diagnosefunktion, den Fehler zu identifizieren.Es ist kompakt, kostengünstig und problemlos mit Artikeln wie dem PanelView-Operator kompatibel.
