Digitales ControlLogix-E/A-Modul von AB Eingänge 32 1756-IB32

AB ControlLogix gibt digitales Input-/Outputmodul 32 1756-IB32 ein

Spezifikationen für digitales Input-/Outputmodul gibt 32 1756-IB32 ein

Hersteller Rockwell Automation
Marke AB
Teilnummern-/Katalog-Nr. 1756-IB32
Reihe ControlLogix
Input 32
Modul-Art Eingabeeinheit Digital DCs
Nr. Input zweiunddreißig (32) Input
Eingangsspannung 12-24 Volt DC-Wannen-
Funktionierender Spannungsbereich 10-31.2 Volt DC
Modul-Befestigen elektronisch
Eingegebene Verzögerungs-Zeit 2 Millisekunden plus vorgewählte Filterzeit
Maximal 5,5 Milli-Amperes des Betriebsstroms
Minimal 2 Milli-Amperes des Betriebsstroms bei 10 Volt DC
Maximaler Eingangsstrom, Ausschalt-1,5 Milli-Amperes
Eingegebene Verzögerungs-Zeit, WEG AUF zur Hardware-Verzögerung: 380 µs maximal + Filterzeit
Eingegebene Verzögerungs-Zeit, AN WEG von zur Hardware-Verzögerung: 420 µs maximal + Filterzeit
Rückwand-Strom bei 5 Volt 120 Milli-Amperes
Verlustleistung (°C maximale) 6,2 w-@ 60 (°F 140)
Rückwand-Strom bei 24 Volt 2 Milli-Amperes
Rückwand-Strom bei 5,1 Volt 100 Milli-Amperes
Thermisches Ableitung 21,1 BTU/hr @ °C 60 (°F 140)
UPC 10612598171306
Removeable-Verteiler 1756-TBCH 1756-TBSH

ANDERE ÜBERLEGENE PRODUKTE

Über digitales Input/Output gibt Modul 32 1756-IB32 ein

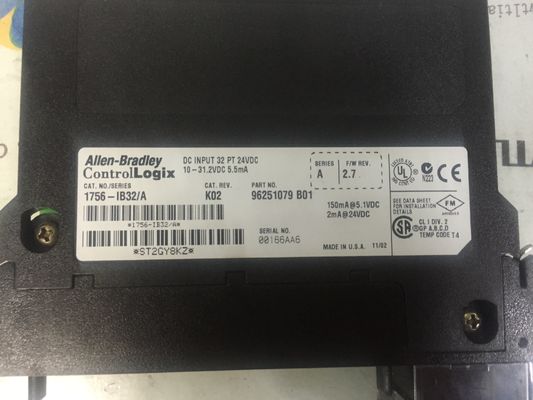

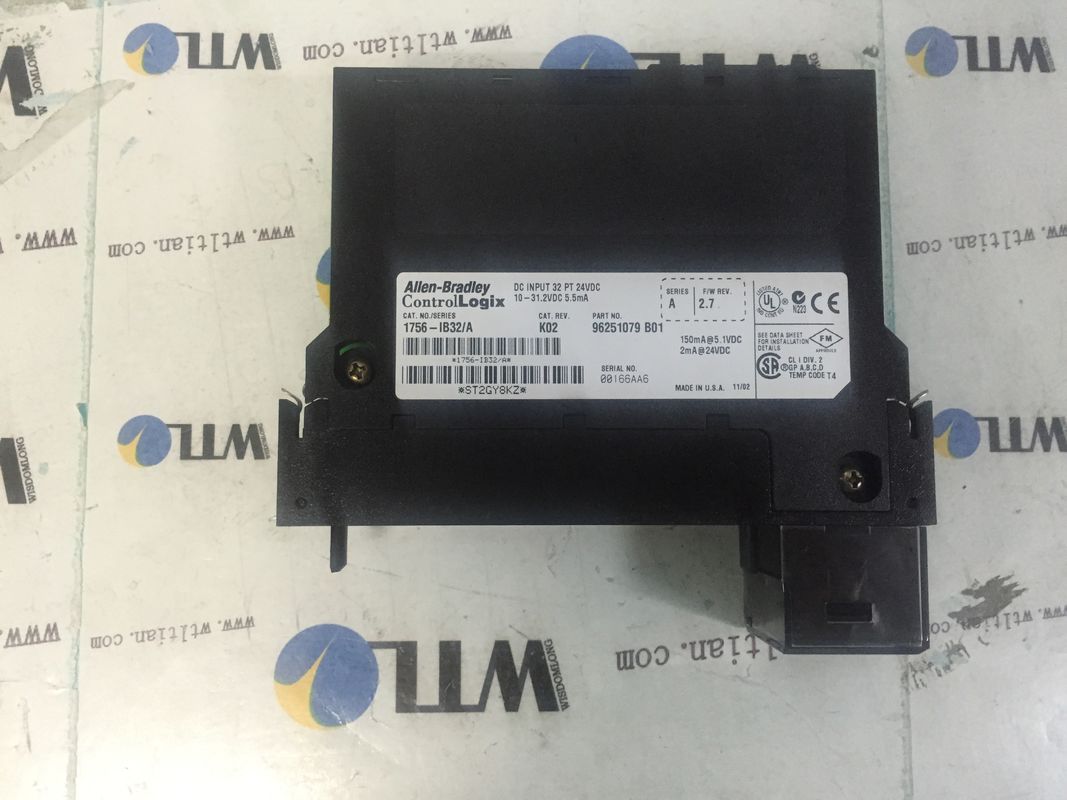

Der AB 1756-IB32 ist ein ControlLogix digitales Input-/Outputmodul. Der Teil des ControlLogix-Systems, diese Eingabeeinheit hat 32 Input, der in 2 Gruppen, mit 16 Punkten in jeder Gruppe verfügbar ist. Er wird zu ControlLogix-Fahrgestellen, indem man die erforderliche entfernbare Verteilerwohnung verwendet, oder zu RTB, entweder wie dem AB 1756-TBCH oder 1756-TBS6H angebracht. Dieses Modul, besetzt einen einzelnen Schlitz der ControlLogix-Fahrgestelle und mit einer offenen Einschließungsart geliefert. Das Modul 1756-IB32 hat einen funktionierenden Spannungsbereich von 10 bis 31,2 Volt DC und von nominalen Eingangsspannung von 24 Volt DC. Es hat eine Spannungskategorie von 12/24 Volt DC-Wanne, einen gegenwärtigen abgehobenen Betrag von 120 MA bei 5,1 Volt und von 2 MA bei 24 Volt und GesamtrückwandAnschlusswerte von 0,66 W. Die Höchstleistungsableitung ist 6,2 W bei 60 Grad Celsius, während die thermische Ableitung 21,1 BTU/hour ist, auch bei 60 Grad Celsius.

Das AB 1756-IB32 ControlLogix digitale Input-/Outputmodul hat auch eine maximale Einschaltstrombewertung von 250 MA, der zu weniger als 37% in 22 Millisekunden ohne Aktivierung verfällt. In einem Ausschalt ist sein maximaler Strom 2,27 MA und seine maximale Spannung ist 5 Volt. Die Inputverzögerungszeit für aus-zu-auf und auf-zu-weg Prozessen unterscheiden sich. Für aus-zu-auf Prozess, gibt es eine Hardware-Verzögerung von bis 380 Mikrosekunden plus eine Benutzer-konfigurierbare Filterzeit entweder von 0, 1 oder 2 Millisekunden. Auf--weg zur Verzögerungszeit schließt die Hardware-Verzögerungszeit von bis 420 Mikrosekunden plus die Benutzer-konfigurierbare Filterzeit entweder von 0, 1, 2, 9 oder 18 Millisekunden ein.

Der AB 1756-IB32 ist eine getrennte Eingabeeinheit mit hoher Dichte, die der ControlLogix-Produktfamilie von programmierbare Automatisierungs-Prüfern (PAC) gehört. Dieses Modul kennzeichnet zweiunddreißig (32) Inputkanäle, in zwei (2) mit sechzehn (16) Kanälen jede Gruppe gruppiert.

Es ist installiert möglicherweise zu einem lokalen Input-/Outputgestell oder verteilten ZU Input-/Outputfahrgestellen oder in alleinstehenden oder Kontrollsysteme (DCS) wie ABs Anlage Pax. Ein dieses Modul wird durch die Hardware-Konfiguration eingeführt, sind die Parameter des Moduls wie die allgemeinen Eigenschaften des Moduls mit wichtigen Parametern des kompatiblen Befestigens und der Schlitzaufgabe zugänglich. Dieses Modul hat auch einen konfigurierbaren Antrag-Paket-Abstand (RPI), Modul-Hemmung, Reaktion zum Kommunikationsausfall und zeitlich geplante Verbindung über ControlNet. Jeder Kanal dieses Moduls hat die konfigurierbaren Filtereinstellungen, zum des Einstellens der Reaktionszeit des Moduls zu den Signalen zu erlauben. Diese Anpassung ist in den Anwendungen nützlich, in denen digitale Signale unregelmäßig und herausgestellt sind, um zu lärmen. Diese Eigenschaft hilft, falsche positive negative Lesungen zu verhindern.

Dieses Modul wird auch mit der Fähigkeit der Eigendiagnose durch die Modulinformationen versehen, in denen der Diagnosestatus des Moduls wie geringe und bedeutende Störung überwacht werden kann. Es kann den Status der ControlLogix-Rückwand auch ermitteln, in der das Modul angeschlossen wird.

Dieses Modul wird mit einem entfernbaren Verteiler (RTB) versendet. Dieses RTB ermöglicht modularem Ersatz eines defekten Moduls liefert Leichtigkeit des Verdrahtens der Signale. Kompatible RTB für dieses Modul sind 1756-TBCH 1756-TBS6H oder ein 36 Terminal-RTB.
