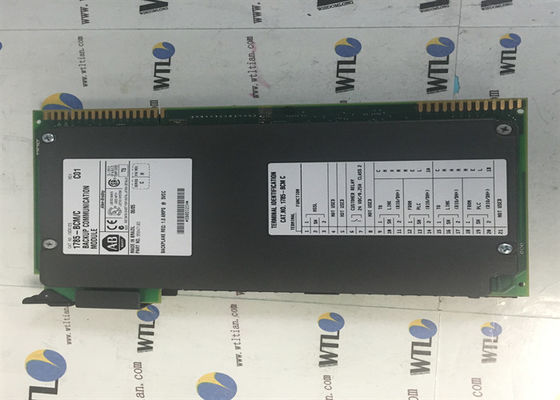

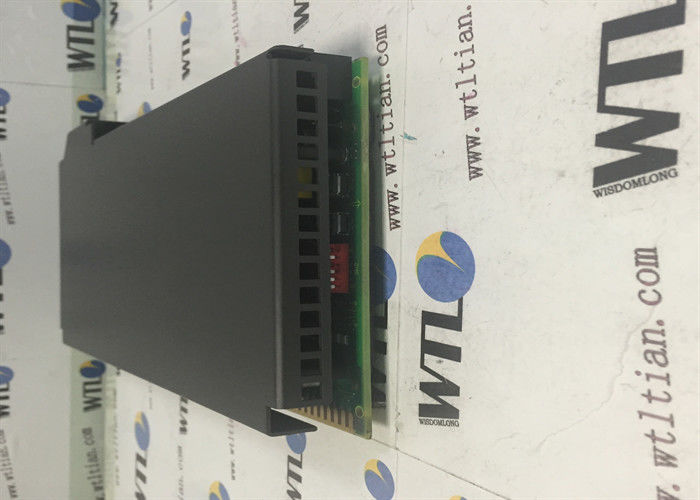

AB/Rockwell Automation 1785-BCM Programmierbarer Logik-Prüfer ControlLogix PLC

AB/Rockwell Automation 1785-BCM ControlLogix programmierbarer Logik-Prüfer PLC

Beschreibung:

Der AB 1785-BCM ist ein Ersatzkommunikations-Modul (BCM) das verwendet wird, um Hochgeschwindigkeitsumschalten des Verbindungswegs unter Verwendung der Datenbahn plus (DH+) und Protokolls Direktübertragung Inputs/Output zur Verfügung zu stellen (RIO). Es wird für überflüssige Konfiguration des Prozessors PLC5 und kompatibel für Gebrauch mit Prozessoren PLC5 wie PLC-5/15 Reihen B, -5/20, -5/25, -5/30, -5/40 und -5/60 Prozessoren verwendet.

Technische Spezifikationen für 1785-BCM
Hersteller Rockwell Automation
Modul-Art Ersatzkommunikations-Modul
Bescheinigung UL – industrielle Regeleinrichtung, E65584 CSA – Klasse 1, Abteilung 2, LR69960C
Betriebstemperatur 0 Grad. Celsius zu 60 Grad. Celsius (32 Grad. Fahrenheit zu 140 Grad Fahrenheit)
HSSL ist 1,2 Megabaud verbunden
DC 24V des Kunden-Relais .25A @ (widerstrebend)
Kennbegriffslagen zwischen 8 und 10 zwischen 34 und 36
Input-/Outputfahrgestelle 1771 der Modul-relativen Satznummer (lokal)
Kompatible Reihe der Prozessoren PLC-5/15 B, -5/20, -5/25, -5/30, -5/40 und -5/60
Marke AB
Teilnummern-/Katalog-Nr. 1785-BCM
Hochgeschwindigkeitsserienverbindungs-Schnittstelle 1
DH+/RIO Interface 2
Verdrahten des Armes 1771-WG
Bus Communcations lokale PCI 2,3 konform
Diagnose/Status LED 1 pro Kanal
Max Modules Per System 4
Gewicht 0,3 lbs (0,1 Kilogramm)
Beschichtender konformer Mantel
Erforderliche Aussenbord-Stromversorgungsanlage keine
Typische Wechselstrom-Signal-Verzögerung (weg) 29 (+/- 8) Frau
Typische DC-Signal-Verzögerung (weg) 30 (+/- 7) Frau
Maße 4,5 x 12,4 x 6,3 in (115 x 317 x 160 Millimeter)
UPC 10612598

ANDERE ÜBERLEGENE PRODUKTE

Über 1756-L55M12

Der AB 1785-BCM ist ein Vermächtniskommunikationsmodul, das mit der Plattform des Prüfers PLC5 benutzt wird. Dieses Modul ist Einzelschlitzfahrgestelle, die benutzt wird, um Kommunikationsredundanz und Umschaltenfähigkeit von einem Primär-PLC-Prozessor zu a Stand-durch Prozessor PLC5 zur Verfügung zu stellen. Dieses Modul ist in der Lage, Hochgeschwindigkeitsdatenbahn plus (DH+) zur Verfügung zu stellen und Kommunikationsunterstützung Direktübertragung Inputs/Output (RIO) über die Hochgeschwindigkeitsserienverbindung (HSSL) mit Umschalten beschleunigen bis 1,2 Megabaud.

Das 1785-BCM kennzeichnet auch einen internen Puffer, der bis zu den Wörtern 4K beträgt und zur Einführung des Umschaltens in den verschiedenen Ereignissen wie Stromausfall, Prozessorfehler einschließlich Modulstörung des Partners 1785-BCM fähig. Zusätzlich Umschalten möglicherweise geschieht auch während des manuellen Umschaltens von LAUF zu Programmierungsbetrieb, FERNlauf zum FERNprogramm-Übergang und Rem-LAUF und FERNtest-Modus änderten.

Das 1785-BCM ist für Gebrauch mit einer Vielzahl von Prozessoren PLC5 wie PLC-5/15 Reihen B, -5/20, -5/25, -5/30, -5/40 und -5/60 Prozessoren kompatibel. Es ist zu Input-/Outputfahrgestellen 1771 mit Kennbegriffslagen zwischen 8 und 10 oder zwischen 34 und 36 installiert. Es erfordert Gebrauch eines verdrahtenden Armes mit Katalogzahl 1771-WG für schnelle Beendigung von Kommunikationsdrähten zum 1785-BCM.

Wenn unter Verwendung des BCM, werden Input und Ausgabemodule nicht die Erlaubnis gehabt, in die gleichen Fahrgestelle installiert zu sein, in denen der Prozessor und der BCM installiert ist. Die Input-/Outputmodule müssen entfernt installiert sein und als verteilte Input-/Outputstationen auftreten
