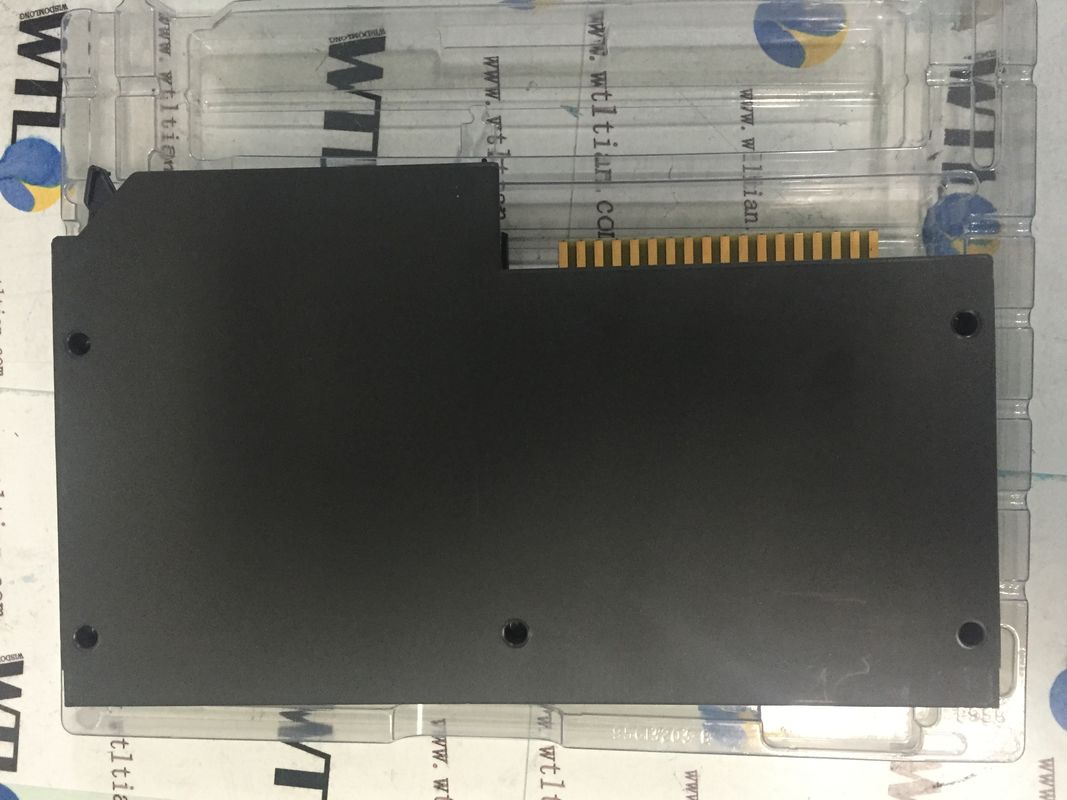

AB/Rockwell Automation 1771-IXE CONTROLLOGIX Analogeingabe Modul PLC 5

AB/Rockwell Automation 1771-IXE CONTROLLOGIX Analogeingabe Modul PLC 5

Beschreibung für 1771-IXE:

Das Modul 1771-IXE ist von AB/von Rockwell Automation verfügbar. Es ist eine lokalisierte Art Analogeingabemodul vom AB/Rockwell Automation PLC 5 Reihe Prüfer und Prüferkomponenten. Das 1771-IXE lokalisierte Analogeingabemodul kann mit allem PLC verwendet werden Fahrgestelle 5 Reihe Bulletins 1771. Es versendet mit einem Verdrahtungsarm ABs 1771-WI, den es an für Operation angeschlossen werden muss. Das 1771-IXE lokalisierte Analogeingabemodul ist eine ThermoelementEingabeeinheit und eine MillivoltEingabeeinheit.

Technische Spezifikationen für 1771-IXE
Hersteller Rockwell Automation
Marke AB
Reihe PLC 5
Teilnummern-/Katalog-Nr. 1771-IXE
Modul-Art Eingabeeinheit des Thermoelements/Milivolt
Nr. Input 8, alle gleiche Art oder 4 je von 2 verschiedenen Arten
Kanal milliseconds/8 der Kanal-Aktualisierung 50; 15 Bits + Zeichen
Thermoelement gab Art Art E, J, K, T, R und S ein
Spannungsbereich-Art E, J, K, R, S, T +/- 99,99 Millivolt
Widerstand-Input-Art +/- 100 Millivolt
Strombereich N/A
Kalte Lötstelle-Ausgleich 0-60 Grad. Celsius
Daten formatieren 4-stelliges BDC; Zweiheit der Ergänzungs-2's; Versengte Größen-Zweiheit
Rückwand-Strom 750 Miliamperes
Entschließung 1 Grad. Celsius; 1 Grad. Fahrehheit
Erforderliche Aussenbord-Stromversorgungsanlage keine
Prozessor-Kompatibilität irgendein A-Bprozessor, der Input/Output 1771 und Block-Übertragung verwendet
Modell Status Earlier Model
Kalibrierungs-Selbst-Kalibrierung (Ausgleich und Gewinn)
Fahrgestellekompatibilität irgendwelche Input-/Outputfahrgestelle 1771
Typische Frau 45 der Wechselstrom-Signal-Verzögerung (weg) (+/- 15)
Typische Frau 50 der DC-Signal-Verzögerung (weg)
Befestigung das Gestell besteigbar
Zahl sich hin- und herbewegenden Differenzials Inputs/Output 8
UPC 10612598114280

ANDERE ÜBERLEGENE PRODUKTE

Über 1756-L55M12

Der AB 1771-IXE ist ein Analogeingabe Modul PLC 5. Es ist ein Thermoelement/eine Millivolt-Eingabeeinheit. Dieses Modul verwendet Block-Übergangslesen und schreibt (Ü.t.r.) und Anweisungen (BTW), Eingabedatenwörter von seinem Gedächtnis zu übertragen zum PLC-Prozessor. Das 1771-IXE erfordert einen Einzelschlitz für Installation in Input-/Outputfahrgestellen 1771 und benötigt keine externe Stromversorgung. Das Modul 1771-IXE hat 8 sich hin- und herbewegenden differenzialen Input für Thermoelement- oder Millivoltinputstrecken, das Arten E, J-, k-, t-, r- und s-Thermoelemente und +/--100 Millivolt miteinschließt. Jeder 8 Input wird von der gleichen Art oder von 4 je von 2 verschiedenen Arten erlaubt. Das 1771-IXE schließt Ausgleich der kalten Lötstelle mit einer Strecke 0 bis 60 Grad Celsius und +/--0,5 Celsiusgenauigkeit des Grads ein. Es hat eine auswählbare Temperaturskala von Celsius oder Fahrenheit mit einer Temperaturentschließung von 1 Grad Celsius oder 1 Grad Fahrenheit und Millivoltentschließung von µV 10.

Der AB 1771-IXE fordert eine gegenwärtige Last der Rückwand von 750mA an 5V und hat eine Kanalaktualisierungszeit von 50 Millisekunden pro 8 Kanäle. Seine Verdrahtung wird an den 1771-WI Erregerdrahtarm angeschlossen, der den Bedarf am Trennen der Drähte beseitigt, wenn man das Modul ersetzt. Das 1771-IXE hat eine Höchstleistungsableitung von 4,25 Watt und maximale thermische Ableitung von 14,5 BTU/hour. Befestigende Banden müssen zwischen Stifte 20 bis 22 und Stifte 24 bis 26 gesetzt werden, die nur dieses Modul annehmen. Das Modul 1771-IXE hat die hohen und niedrigtemperaturwarnungen, die durch den Benutzer auswählbar sind. Es enthält einen grünen LAUF und einen roten FLT-Indikator auf dem Vorderteil für Energie- und Störungsstatus. Während des Einschaltens führt es Eigendiagnostik durch und berichtet über seinen Status. Es liefert Offenstromkreisentdeckung, falls Thermoelement ausfällt. Das 1771-IXE kalibriert automatisch den Ausgleich und Gewinn für jeden Kanal und beseitigt den Bedarf von Potenziometern.

Der AB 1771-IXE ist ein Analogeingabemodul mit acht (8) Thermoelement- und Millivoltinputkanälen. Dieses Modul ist für Installation mit allen möglichen Fahrgestellen PLC5 kompatibel. Dieses Modul ist für Celsius und Fahrenheitskala konfiguriert möglicherweise.

Dieses Modul ist ein einzelnes Schlitzmodul, das direkt zum Schlitz mit 1771 Fahrgestellen installieren. Es ist zu jedem offenen Schlitz installiert möglicherweise, vorausgesetzt, dass die Stromversorgung ausreichend sortiert wird, um Rückwandenergie zum Modul zur Verfügung zu stellen. Diese Thermoelement-/MillivoltEingabeeinheitsunterstützungsthermoelement-Art E, J, K, T, R und S, während gestützter Millivoltwert +/- 100mV ist. Dieses Modul wird mit einem kalte Lötstelle-Ausgleich versehen.

Dieses Modul ist für Gebrauch in den Messbereichen wie -270 bis 1000 Grad kompatibel. Celsius, -210 bis 1200 Grad. Celsius, -270 bis 1380 Grad. Celsius, -50 bis 1780 Grad. Celsius, -270 bis 400 Grad. Celsius.

Dieses Modul ist für Gebrauch in den Temperaturanwendungen speziell kompatibel, da Thermoelement-Sensoren Temperaturmessgeräte sind. Zusätzlich die Widerstandinputkompatibilität möglicherweise wird verwendet, um Verschiebung von Geräten, gewöhnlich in den Produktionsautomatisierungsanwendungen zu messen.

Dieses Modul hat Temperaturentschließung von 1 Grad. Celsius oder 1 Grad. Fahrenheit. Es wird auch mit Warnungen einer verbraucherbestimmten Hochs und Tiefs-Temperatur versehen, die möglicherweise mit menschlichen Systemen Schnittstelle (HMI) oder Fernwirktechnik Machin (SCADA) für die Überwachung verbunden werden. Dieses Modul wandelt das empfangene Millivoltsignal in Zweiheit oder BCD-Format um. Es hat Thermoelementlinearisation IPTS-68 des Standards, NBS-MN-125.
