Produktinformation GE IC693MDL733:

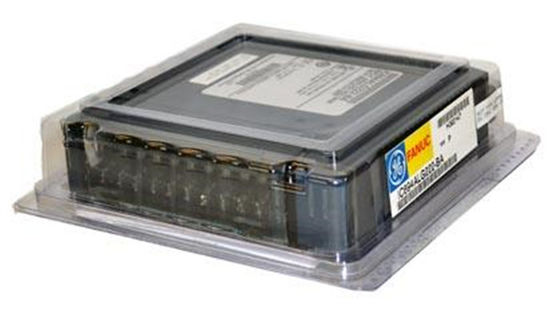

GE Fanuc IC693MDL733 ist eine negative Logik 12/24 Volt DCs 0,5 Ampere-Ausgabemodul.

Speziell ausgeführt, um mit dem programmierbaren Logik-Prüfer der Reihen-90-30 zu arbeiten, hat dieses Modul 8 Ertragpunkte. Diese Punkte sind in einer einzelnen Gruppe, die einen allgemeinen Leistungsabgabeausgangsanschluß teilen. Mit Absicht hat dieses Ausgabemodul Eigenschaften der negativen Logiks. Dies heißt, dass das Modul gegenwärtiges von den Lasten entweder zum Benutzercommon oder sonst zum negativen Energiebus sinkt.

Was Ausgangskennlinien anbetrifft, dieses Modul kann mit einer Reihe Lastsgeräten benutzt werden, wie vom Benutzer geliefert worden. Zum Beispiel ist das Ausgabemodul mit Indikatoren, Bewegungsstartern und Solenoiden kompatibel. Der Benutzer muss Energie liefern, um solche Feldgeräte zu betreiben.

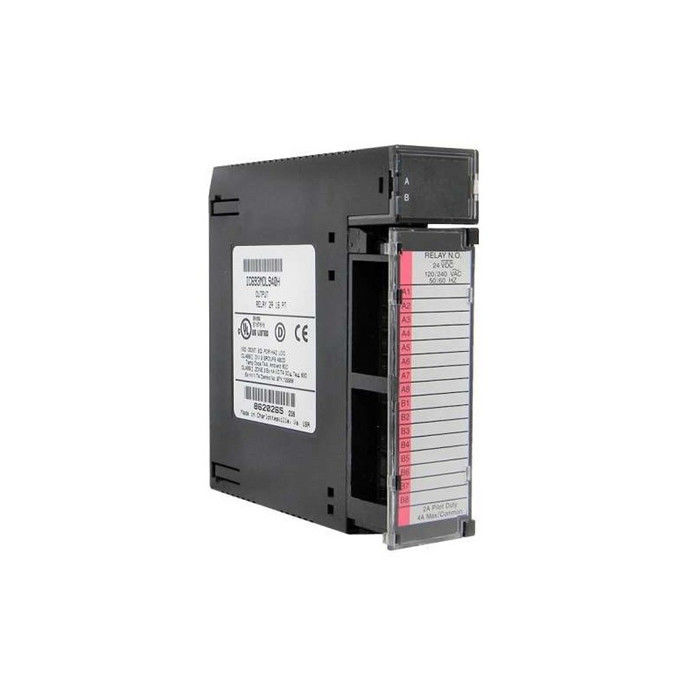

Auf die Oberseite des Moduls gibt es einen LED-Block, der aus zwei horizontalen Reihen besteht. Jede Reihe hat acht grüne LED. Eine Reihe wird A1 und das andere B1 beschriftet. Als dieses Modul hat nur acht Ertragpunkte, nur A1 verwendet wird, mit LED-Punkten 1 bis 8 den AN/AUS-Status von Ertragpunkten 1 bis 8 beziehungsweise darstellend. Dieses Modul hat keine Sicherungen. Dieses ist ein Schwachstrommodul, wie durch die blaue Farbkennzeichnung am Rand des Einsatzes zwischen der inneren und Außenseite der Drehtür angezeigt.

Wenn diese Tür geschlossen ist, hat die Oberfläche auf dem Innere (das Innere des Moduls gegenüberstellend) Informationen über Stromkreisverdrahtung. Auf der Außenseite können Leitungskennungsinformationen notiert werden. Während der Anwendungen mit einem Reihe 90-30 PLC-System, können Benutzer dieses Ausgabemodul in jeden möglichen Input-/Outputschlitz einer Grundplatte mit 5 Schlitzen oder mit 10 Schlitzen installieren.

Mehr Informationen:
Konfiguration das System CPU IC697 und Inputs/Output ist mit Programmierungs-Software IC641 konfiguriert. Es gibt keine Dip-Schalter oder Pullover, die benutzt werden, um das System zu konfigurieren.

Die CPU überprüft die tatsächliche Modul- und Gestellkonfiguration am Einschalten und regelmäßig während der Operation. Die tatsächliche Konfiguration muss die selbe wie die programmierte Konfiguration sein. Abweichungen werden die CPU-Warnungsprozessorfunktion für konfigurierte Störungsantwort berichtet
