LOKALER KASTEN GE-INPUTS/OUTPUT IC200CHS022L FÖRDERMASCHINEN-VERSAMAX REDEN INTEGRIERTE ART AN

LOKALER KASTEN GE-INPUTS/OUTPUT IC200CHS002 FÖRDERMASCHINEN-VERSAMAX REDEN INTEGRIERTE ART AN

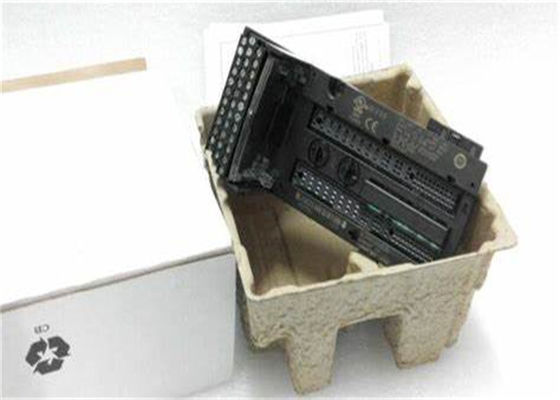

Beschreibung für FÖRDERMASCHINE GE-Inputs/Output IC200CHS022L

ANDERE ÜBERLEGENE PRODUKTE

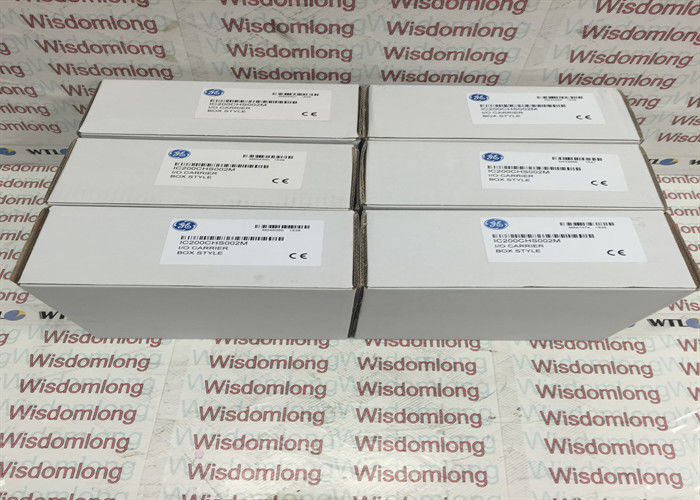

Über FÖRDERMASCHINE GE-Inputs/Output IC200CHS002

Das IC200CHS022 ist ein Fördermaschinenmodul von der VersaMax-Produktfamilie, die von Emerson Automation This, den hergestellt wird Modul mit VersaMax Input-/Outputmodulen kombiniert wird und Kabelschuhe für Beendigung von Input und von Ausgabegeräten bereitstellt, abhängig von der installierten Modulart.

Das IC200CHS022 auch gekennzeichnet möglicherweise als eine Terminalbasis. Es kennzeichnet 36 schraubenartige Anschlüsse, die entworfen sind, um das feste oder angeschwemmte erstreckende Kupfer unterzubringen AWG-Lehre # 14 zu AWG-Lehre #22 für einzelne Drahtverbindung und zu AWG-Lehre #18 für (2) Verbindung des Drahtes zwei in einem einzelnen Anschluss für die Implementierung des Terminalkurzschlusses. Der Anschluss der Fördermaschine werden A1 - A18 und B1-B18 für die richtige Gruppierung beschriftet. Jeder Anschluss ist bewerteter 0-264 VAC, 2 Ampere pro Anschluss und 8 Ampere pro Boden und Energiesegment. Jedes sind Anschlüsse auch entworfen, um bis 300 VAC vorübergehende Spannung zu widerstehen.

Das IC200CHS022 liefert Flexibilität und Modularität, während es erlaubt, bewirtete VersaMax Input-/Outputmodule werden, ohne den Bedarf des Entfernens der vorhandenen verdrahtenden Verbindungen zu den Fördermaschinenmodulen ersetzt zu werden oder instand gehalten. Mit diesem beträgt Überprüfungszeit erheblich verringerte besonders Kontrollsystem- oder Modulstillstandszeit. Dieses Fördermaschinenmodul liefert auch das Stützteil wie die LÄRM-Schlitz- oder -plattenmontagevorsprünge, um das Fördermaschinenmodul in Platz entlang dem Partner Input-/Outputmodul zu regeln.

Das IC200CHS022 wird mit einem Kartenhalter versehen, der unten über der Terminalverdrahtung schwenkbar lagert. Es hat auch einen Kartenhalter, der das Input-/Outputmodul in Platz zuschließt. Während der Operation muss dieser Kartenhalter in der zurückgezogenen Orientierung sein.

Die Träger GEs Fanuc IC200CHS022 ist eine Versamax-Reihe kompakte Kasten-ähnliche Input-/Outputträger. Die Fördermaschine IC200CHS022 schließt 36 Kasten-ähnliche Anschlüsse Iecs ein. Dieses Modul stellt Feldverdrahtung, Montage und Rückwandkommunikationen für ein Versamax Input-/Outputmodul zur verfügung, das vertikal an der Fördermaschine IC200CHS022 anbringt. Die Maße der Fördermaschine IC200CHS022 sind 66,8 x 70 x 163,5 Millimeter. Die Fördermaschine IC200CHS022 hat einen eingebauten Kartenhalter, der unten über der Terminalverdrahtung schwenkbar lagert. Eine verdrahtende Karte wird mit dem Modul versehen und sie kann in diesen Kartenhalter eingefügt werden. Der Kartenhalter sollte in der Einfahrstellung sein, während das System in Kraft ist. Jeder Anschluss auf der Fördermaschine IC200CHS022 kann einen einzelnen Draht oder 2 Drähte unterbringen. Kupferdraht, der angeschwemmt ist oder festes können für Beendigungsverdrahtung verwendet werden.

Der einzelne Kupferdraht, der für Beendigung benutzt wird, kann ein 0,36 mm2 bis 2,1 Quadratmillimeter Querschnitt haben. Zwei Kupferdrähte, die für Beendigung benutzt werden, können bis 0,86 Quadratmillimeter Querschnitt haben. Jeder Punkt auf der Fördermaschine IC200CHS022 ist für bis 2 Ampere des Stroms bewertet. Jede Energie und Erdleitung auf der Fördermaschine IC200CHS022 ist für bis 8 Ampere des Stroms bewertet. Die Punkte und die Energie/die Erdleitungen auf der Fördermaschine IC200CHS022 sind für bis 264 Volt Wechselstrom bewertet und sie können Spannungsausgleichströme von bis 300 Volt Wechselstrom stützen. Die Fördermaschine IC200CHS022 ist für die Befestigung an einer Hutschiene bestimmt, die 7,5 x 35 Millimeter misst. Ein Zoll horizontaler Zeichenabstand und 2 Zoll Zeilenvorschub sollten um das angebrachte Modul zur Verfügung gestellt werden. Für optimale Leistung muss die umgebende Temperatur um die Arbeits-Fördermaschine IC200CHS022 zwischen 0 und 60 Grad sein Celsius.
