Produktinformation GE IC693MDL752:

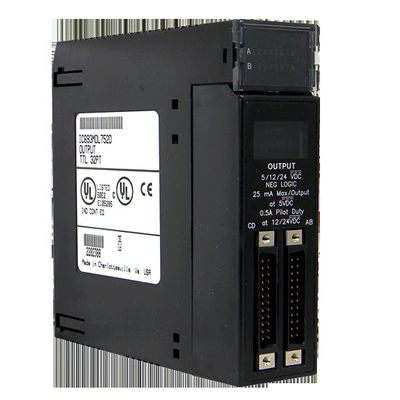

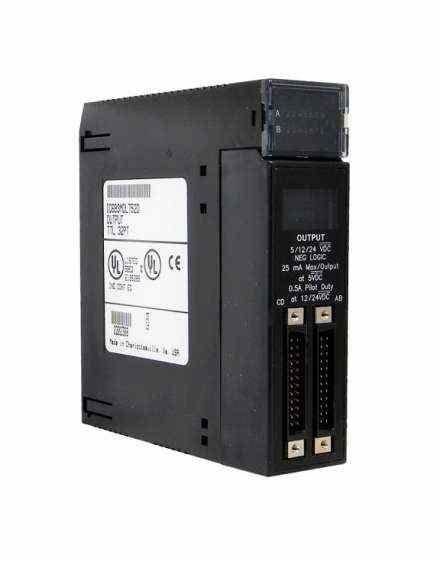

Das IC693MDL752 ist ein getrenntes Ausgabemodul des Doppel-modus von der Logik-des Prüfers der Reihen-90-30 programmierbaren Produktfamilie (PLC). Diese Produktfamilie wird früher durch GE Fanuc jedoch hergestellt, vor kurzem erworben durch Emerson Automation. Dieses Modul stützt 12/24 VDC-Modus und Modus 5VDC TTL, negatives Modul der digitalen Ausgabe. Es kennzeichnet zweiunddreißig (32) Punktertrag in den Gruppen von vier (4) mit jeder Gruppe, die acht (8) Ausgabekanäle jeden hat.

Abhängig von der Betriebsart des Moduls, unterscheidet sich das Ausgangsstrom pro Punkt. Speziell mit 12/24 VDC-Modus, ist die Ausgangsstrombewertung des Moduls 0,5 Ampere pro Punkt, 4 Ampere pro Gruppe maximal, und 3 Ampere pro allgemeinen Stift, während sie wann konfiguriert wird, um an TTL-Modus zu funktionieren, jeder Ausgabekanal, hat eine Ausgangsstrombewertung von 0,25 MA. Ähnlich schwankt die Ausgangsspannung abhängig von dem vorgewählten Modus. Bei 12/24 VDC-Modus ist die Ausgangsspannungsstrecke 10,2 - 28,8 VDC mit einer Sollleistung von 24 VDC. Für TTL-Modus ist die Ausgangsspannungsstrecke 4,75 VDC - 5,25 VDC mit einer Sollleistungsspannung von 5 VDC.

Gruppen jedes Ertrages sind unabhängig konfigurierbar, in 12/24 VDC- oder TTL-Modus zu funktionieren, der Betriebsflexibilität bereitstellt. Dieses Modul hat Isolierung von 1500 Volt zwischen der Feldseite und Logikseite und von 250 Volt zwischen Gruppen veranschlagt. Zwei (2) Methoden werden empfohlen, wenn man Ausgabegeräte zu diesem Modul besonders, die direkte Methode mit dem Gebrauch IC693CBL327 und die IC693CBL328 vor-verdrahteten Kabel verdrahtet, in denen ein Ende ein vormontiertes Verbindungsstück ist, während das andere Ende des Kabels freie Anschlussleitungen ist. Eine andere gestützte Methode ist die TBQC-Methode, die eine Verteilerschnellkupplung verwendet.

Das IC693MDL752 ist 5 bis 24 Volt, die DC negatives Modul digitaler Ausgabe TTLs für die Reihe 90-30 PLCs von GE Fanuc veranschlagte. Das negative Modul der digitalen Ausgabe IC693MDL752 liefert 32 getrennte Ertrag, die in 4 Gruppen vereinbart werden, die von einander lokalisiert werden. Jede Gruppe von 4 Ertrag hat sein eigenes Common. Die Ertrag auf dem Modul sinken Art Ertrag oder negative digitale Ausgaben, für die AUF Zustand einem aktiven niedrigen Ausgabezustand entspricht. Das negative Modul der digitalen Ausgabe IC693MDL752 hat 2 Betriebsarten. Im TTL-Modus können die Modulertrag Lasten über 5 Volt Gleichspannungs-schalten und sie können einen Spitzenstrom von 25 Milli-Amperes pro Punkt sinken. In den 12/24 Volt DC-Modus, können die Modulertrag Lasten über 12 bis 24 Volt DC schalten und sie können einen Spitzenstrom von 0,5 Amperen pro Punkt sinken.

Jede Gruppe Ertrag auf dem negativen Modul der digitalen Ausgabe IC693MDL752 kann in der Betriebsart benutzt werden, die für jede bestimmte Anwendung angefordert wird. Wenn man verschiedene Gruppen in den verschiedenen Betriebsarten verwendet, sollten die Lärmauswirkungen elektrisches betrachtet werden. Ein integrierter Pullup-Widerstand wird für jeden Ertragpunkt zur Verfügung gestellt. Rückwandisolierung zwischen der Logikseite und Feldseite wird durch Optokoppler zur Verfügung gestellt. Die LED-Indikatoren auf dem negativen Modul der digitalen Ausgabe IC693MDL752 Statusaktualisierungen für die Ertragpunkte zur Verfügung stellen. Das negative Modul der digitalen Ausgabe IC693MDL752 benutzt 32 Bits von getrennten Ausgabedaten.

Beziehungen vom negativen Modul der digitalen Ausgabe IC693MDL752 zu den Ausgangskreisen werden durch 2 männliche 24 Stiftverbindungsstücke hergestellt, die auf der Vorderseite des Input-/Outputmoduls angebracht werden. Die gegenwärtigen Ausgangsleistungen des Maximums im TTL-Modus und in den 12/24 Volt Modus sind 25 Milli-Amperes und 0,5 Ampere pro Punkt, beziehungsweise.
