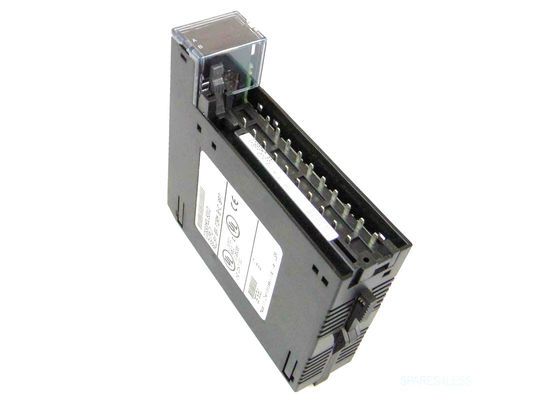

Produktinformation GE IC693MDL931:

Das IC693MDL931 ist ein lokalisiertes Relaisausgabemodul vom programmierbaren Kontrolleur Series Manufactured der Logik-90-30 durch GE Fanuc. Es hat eine Nennspannung von 24 Volt DCs, 120/240 Volt Wechselstroms, 50/60 Hz nominal. Jeder lokalisierte Ertrag ist für widerstrebendes Maximum von 8 Ampere, und 20 Ampere maximal pro Modul für UL-Installationen.

Es versieht den Benutzer mit 4 normal-geschlossenen und 4 der Form C Relaisschaltungen für Kontrolleertraglasten. Jeder Stromkreis hat eine Ertragschaltleistung von 8 Amperen für die Ruhekontakte oder die normalerweise offenen Kontakte. Auch jedes Ausgangsrelais wird von den anderen Relais lokalisiert, und jedes Relais hat einen unterschiedlichen allgemeinen Leistungsabgabeausgangsanschluß. Das IC693MDL931, da der Rest der Reihe 90-30, eine preiswerte Lösung für Hochverfügbarkeit Anwendung, wie ist: Bewegungsstarter, Solenoide und Indikatoren. Der Benutzer muss die Wechselstrom- oder DC Spannung liefern, die Feldgeräte zu betreiben, die an dieses Modul angeschlossen werden.

Wenn das Modul IC693MDL931 mit DC-Stromversorgung IC695PSD040 oder PSD140 benutzt wird, sollten spezielle Vorsichtsmaßnahmen getroffen werden, weil Austritte möglicherweise in der Quellspannung durch dieses Modul gesehen werden und verursachen Relaisaustritte. Es gibt keine Sicherungen auf diesem Modul. Das Modul IC693MDL931 hat LED-Indikatoren, die den AN/AUS-Status jedes Punktes liefern, sich befinden an der Spitze des Moduls zur Verfügung. Die LED werden in zwei horizontalen Reihen mit acht grünen LED in jeder Reihe vereinbart. Dieses Modul benutzt die obere Reihe beschriftete A1 bis 8 (Punkte 1 bis 8) für Ertragstatus; die untere Reihe wird nicht verwendet und die Sicherung LED wird nicht benutzt.

Ein Einsatz geht zwischen die innere und Außenfläche der Drehtür. Die Oberfläche in Richtung zum Innere des Moduls (wenn die Drehtür geschlossen ist), hat Stromkreisverdrahtungsinformationen und Leitungskennungsinformationen kann auf der Außenfläche notiert werden. Der äußere linke Rand des Einsatzes ist das farbunterlegte Rot, zum eines Hochspannungsmoduls anzuzeigen. Das IC693MDL931 kann in jeden möglichen Input-/Outputschlitz einer Grundplatte mit 5 oder 10 Schlitzen wie ein RX3i oder in ein Reihe 90-30 installiert sein PLC-System. Es ist sehr wichtig, zu merken, dass dieses Modul nicht mit heißen Swapgeschäften in irgendeiner Rückwand kompatibel ist. Das heiße Entfernen oder die Einfügung dieses Moduls in eine Rückwand können Schaden des Moduls oder anderer Systemkomponenten verursachen.
