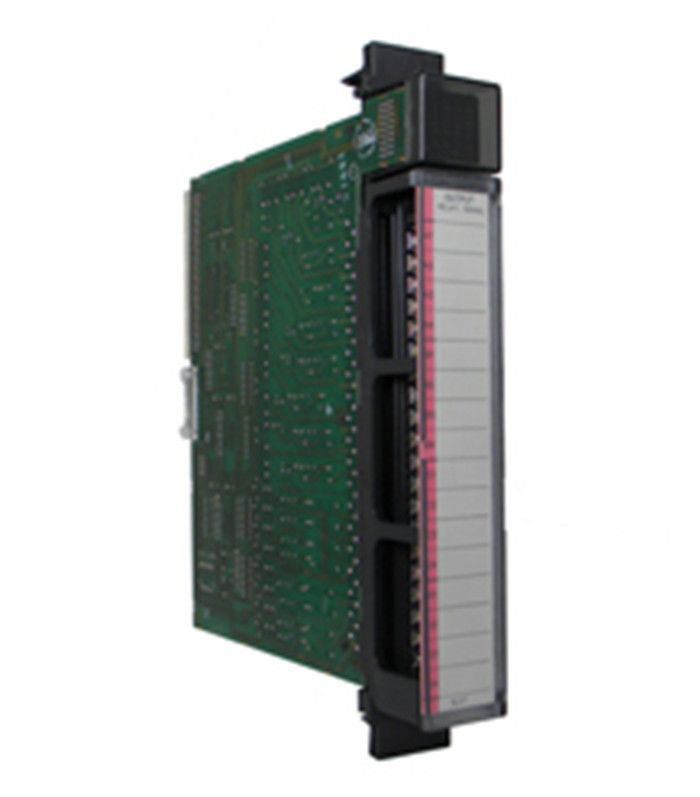

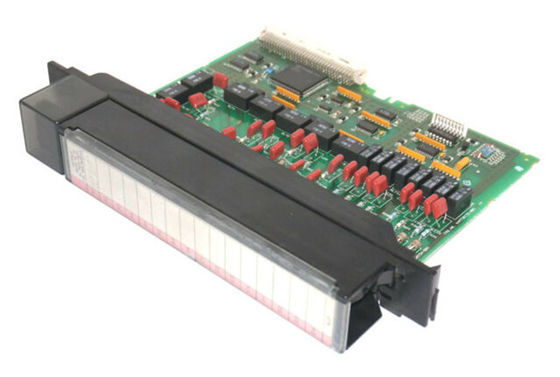

AUSGABEMODUL GES IC697MDL940 16 PUNKT-RELAISAUSGABE 16 AMPERE 120/240 VAC ODER 5/24/125 VDC 480 VA ODER 60 WATT

AUSGABEMODUL GES IC697MDL940 16 PUNKT-RELAISAUSGABE 16 AMPERE 120/240 VAC ODER 5/24/125 VDC 480 VA ODER 60 WATT

Produktinformation GE IC697MDL940:

Das IC697MDL940 ist ein Logik-des Prüfers der Reihen-90-70 programmierbares Modul (PLC), speziell ein Relaisausgabemodul mit insgesamt sechzehn (16) Relaisausgabekanälen. Speziell hat es acht (8) Kontaktertrag der Form-C und acht (8) Form A oder normalerweise offenes (N.O.) in zwei (2) Gruppen von vier (4) Kontakten der Form A jeder Kanal. Dieses Modul hat eine nominale Nennspannung von 120/240 VAC oder von 5/24/125 VDC mit einer Höchstleistungs-Leistungsaufnahme von 480 VA für Wechselstrombelastungen oder 60 Watt für DC-Lasten.

Es hat gegenwärtige Bewertungen des Höchstlasts von 2,0 Amperen von 5 bis 265 VAC bei 47-63 Hz; 2,0 Ampere von 5 bis 30 VDC; 0,2 Ampere von 31 bis 125 VDC und 0,2 Ampere von 31 bis 150 VDC anwendbar für Kontaktertrag der Form A, nur während der minimale Lastsstrom des Moduls 10 MA ist. Jeder Ausgabekanal hat eine maximale Antwortzeit von Frau 10 für beide auf und weg vom Schrittumschlag und von Schaltfrequenz von 20 Zyklen pro Minute, wenn er mit einer induktiven Belastung verwendet wird. Die Ausgangsrelais dieses Moduls sind reparierte Spule, bewegliche Armaturnart, während die Ertragkontakte von der Silberlegierung mit einem maximalen Durchgangswiderstand von 0,2 Ohm und erwartetem Kontaktleben von 20.000.000 Operationen für mechanische Operationen und 1.000.000 elektrische Operationen an der widerstrebenden induktiven Belastung aufgenommen werden. Jeder Ertrag des IC697MDL940 ist mit einer 3-Ampere-Sicherung installiert, die als eingebauter Kanalschutz entlang einem Niederhalterstromkreis benutzt wird, der einem aus 47-Ohm-Widerstand und -kondensator mit 0,015 µfd Kapazitanzwert besteht.

Das Modul des Ausgangsrelais IC697MDL940 ist ein Ausgangsrelaismodul, das durch GE Fanuc entworfen ist und hergestellt ist. Das Modul wird gewöhnlich mit GE PLC-Geräten von Reihen 90-70 benutzt und es wird mit 3-Amp veranschlagte Sicherungen für Schutz ausgerüstet. Das Modul hat ein typisches Kontaktleben von 300.000 bis 1.000.000 Operationen und es hat einen Höchstlaststrom von 0,1 bis 2 Amperen für eine widerstrebende Last und 0,05 bis 1 Ampere für eine induktive Belastung. Dieses bestimmte Modul GEs Fanuc ist für Wechselstrom bestimmt und DC-Operation und -es umfassen funktionierende Nennspannungen von 120 bis 240 Volt Wechselstrom oder von 5, 24 oder 125 Volt DC.

Das Modul hat 16 Ertrag und es kennzeichnet eine Arbeitsfrequenz von 47 bis 63 Hertz (für nur Wechselspannung). Die Konfiguration der Ertragpunkte umfasst 8 Punkte, die in Form C konfiguriert sind und die gleiche Punktzahl konfigurierte in der Form A. Die Ertragpunkte in Form C werden lokalisiert und andere Punkte werden in 2 Gruppen gelegt.

Die Isolierungsnennspannung des Ausgangsrelaismoduls GEs Fanuc IC697MDL940 ist 1500 Volt und seine Schaltfrequenz ist 20 Zyklen pro Minute für eine induktive Belastung. Das Modul hat ein gegenwärtiges Durchsickern der Höchstleistung von 1 Milli-Ampere bei 120 Volt Wechselstrom und einen Höchstlaststrom von 16 Amperen pro Modul oder von 4 Amperen pro Gruppe. Der Nennstrom des Moduls IC697MDL940 ist 750 Milli-Amperes. Die Antwortzeit des Moduls ist 10 Millisekunden und sie kennzeichnet Höchstleistungsanschlusswerte von 480 Volt-Amperen für Wechselstrombelastungen und 60 Watt für DC-Lasten. Das Modul IC697MDL940 hat Silberlegierungskontakte mit einer maximalen Bewertung des Widerstands 0.2-Ohm. Das Modul hat eine örtlich festgelegte Spulenstaffel mit einer beweglichen Armatur.

Technische Informationen:

IC697MDL940'S-Details:


Anmerkung:

Eigenschaften:
? 16 Punkte - 8 lokalisierte Form C - 2 Gruppen von 4 Form A
? 2 Ampere pro Punktschaltleistung
? RC-Niederhalter und -Absicherung pro Punkt
? Keine Benutzerenergie erfordert
? Entfernbarer FeldKabelschuh
