AUSGABEMODUL GES IC693MDL390 2 AMPERE 5 PUNKT 120/240 VAC LOKALISIERT

AUSGABEMODUL GES IC693MDL390 2 AMPERE 5 PUNKT 120/240 VAC LOKALISIERT

Produktinformation GE IC693MDL390:

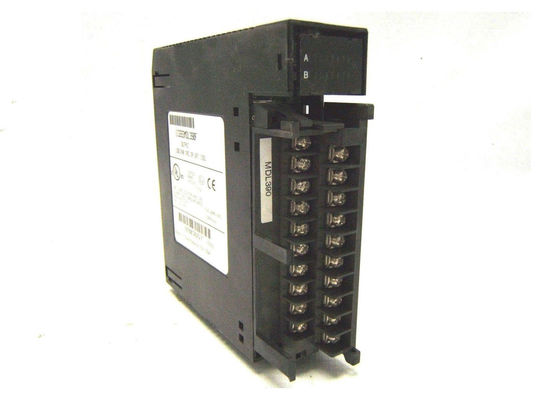

Das IC693MDL390 ist ein (5) getrenntes Ausgabemodul des Kanals fünf, das der Produktkategorie der Reihe 90-30 von programmierbaren Logik-Prüfern (PLC) gehört. Früher jetzt hergestellt durch GE Fanuc unter Emerson Automation, kennzeichnet dieses Modul hauptsächlich die einzeln lokalisierten Ausgabekanäle und stellt eine Ausgangsspannungsstrecke 85-264 VAC und Frequenz von 50/60 Hz bereit. Jeder Ausgabekanal erzeugt ein Maximum von 2 Amperen pro Punkt, während die Höchstleistung, die pro Modul bei 45 Grad Celsius gegenwärtig ist, 5 Ampere ist, während ein Maximum von 2 Amperen bei einer Betriebstemperatur von 60 Grad Celsius erzeugt werden kann. Zwischen jedem Ertragpunkt ist die Isolierungsbewertung 500 Volt, während Feldseite zur Logikseitenisolierung bei Vakuum 1500 bewertet ist. Das Ausgabemodul erzeugt einen maximalen Einschaltstrom von 25 Amperen für einen einzelnen Zyklus, während der minimale Lastsstrom 100 MA ist.

Der HöchstleistungsSpannungsabfall wird bei 1,5 Volt gemessen und der maximale Durchsickernstrom sind 3 MA bei 120 VAC und 6 MA bei Vakuum 240. Der Ertrag des Moduls AUF Zustandsübergangs-Verzögerungsdauer ist 1 Frau während für Antwort, die bewertete Verzögerung ist ½ Zyklus. Dieses Modul hat einen gegenwärtigen abgehobenen Betrag der Rückwand von 110 MA, wenn alle Ertrag angezogen werden. Jeder Ausgabekanal wird mit 3 Ein-bewerteten Sicherungen für Schutz versehen. Darüber hinaus Widerstand - Kondensatorniederhalterstromkreise werden auch für das Beseitigen von vorübergehenden elektrischen Geräuschen zur Verfügung gestellt. Es wird auch mit einzelnen LED-Statusanzeigen versehen, die den Erregungszustand jedes Ertrages darstellen und ein einzelnes „F“ LED bestimmt für Sicherungsindikator auch für Bericht einer durchgebrannten Sicherung zur Verfügung gestellt wird.

Das IC694MDL350 ist ein Wechselstrom-Ausgabemodul von der des programmierbare Automatisierungs-Prüfers PACSystem RX3i Plattform (PAC) früher durch intelligente Plattformen GEs jetzt durch Emerson Automation. Dieses Modul wird mit sechzehn (16) einzeln lokalisierten Ausgabekanälen versehen, das eine Ausgangsspannungsraserei von 74-265 VAC und von Frequenzbereich 47-63 Hz liefert. Dieses Modul hat Leistungsaufnahme von 315 MA, wenn alle Ertrag aktiv sind, Ursprungs von der Versorgung der Rückwand 5VDC. Die gegenwärtige Bewertung der Höchstleistung des Moduls ist 2 A, wenn sie bei der Temperatur von 30 Grad Celsius oder 1 funktioniert wird, A bei 60 Grad Celsius.

Das IC694MDL350 kommt mit Feldseite zur Logikseite und Gruppe zu den Gruppenisolierungsbewertungen der Isolierungsbewertung von 250 VAC, ununterbrochen und von 1500 VAC für 1 Minute. Integrierte Diagnosefähigkeit dieses Moduls umfasst den Bericht eines entfernten oder getrennten Verteilers.

Für Beendigung von Feldgeräten, wird das IC694MDL350 angefordert, um von den kompatiblen entfernbaren Terminalbasis wie das Kasten-ähnliche mit Katalogzahl IC694TBB032 auch nicht zu verwenden, Boxstyle mit der Teilnummer IC694TBB132, Frühling-ähnlicher mit Auftragsnummer von IC694TBS032 oder von verlängertem Springstyle mit Katalogzahl IC694TBS132 verlängerte. Dieses Modul besetzt einen einzelnen Schlitz der RX3i-Rückwand und muss entlang eine RX3i CPU mit Mikroprogrammaufstellungsversion von 3,50 installiert sein oder später. Dieses Modul ist nicht mit der Plattform der Reihen-90-30 kompatibel.

Einzelne Statusanzeigen werden zu diesem Modul zur Verfügung gestellt. Die LED werden nummeriert, die einen bestimmten Modulkanal darstellen und kommen auch mit einer „TB“ LED, die anzieht, wenn der Verteiler nicht durch das Modul ermittelt wird.
