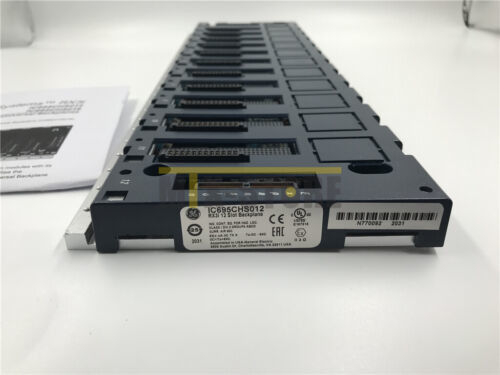

Universalrückwand GEs IC695CHS012 12-Slot von der Reihe GEs Fanuc RX3i

Universalrückwand GEs IC695CHS012 12-Slot von der Reihe GEs Fanuc RX3i

Produktinformation GE IC695CHS012:

Die Universalrückwand IC695CHS012 gehört Reihe GEs Fanuc RX3i PACSystems Grundplattenmodulen. Sie kommt mit 12 Schlitzen und Unterstützung des heiß-abwechselnden Ein- und Auslagerns. Es ist eine Doppel-busrückwand, die PCI und Hochgeschwindigkeitsseriengeräte stützt. Es stützt auch GE-Reihe 90-30 Input-/Outputmodule und Wahlmodule.

Die Grundplattenwahlen, die mit diesem Modul verfügbar sind, sind die Prüfergrundplatte und die Ethernet-Expansionsgrundplatte. Sie hat eine Klemmleiste auf der linken Seite, zum anzuschließen lokalisiert +24 Volt DC-Eingangsspannung. Um Produktzuverlässigkeit und -leistung beizubehalten, muss sie horizontal angebracht werden. Die Universalrückwand IC695CHS012 kann innerhalb einer Sicherheitsbarriere mit einer Bewertung IP 54 auch installiert sein oder größer.

Die Universalrückwand IC695CHS012 stützt Expansionsbasis, um Flexibilität zu maximieren. Sie hat eine interne Leistungsaufnahmen-Bewertung von 600 Milli-Amperes bei 3,3 Volt DC oder von 240 Milli-Amperes bei 5 Volt DC. Sie kennzeichnet einen Erdungspunkt der Rückwand. Die Serienexpansionen und die Fernrückwände können an die Serienexpansionsverbindungsstücke angeschlossen werden. Die Schlitzzahlen werden auf der Rückwand für einfache Identifizierung gedruckt. Das Modul IC695CHS012 hat eine interne Erdungsschiene, zum des Schildbodens oder -module anzuschließen.

Dieses Modul wird als offene Ausrüstung betrachtet. Wenn es in eine Einschließung, ein minimaler Abstand von mindestens 4 Zoll installiert ist, die von allen Seiten für richtige Wärmeableitung erfordert werden. Der am weitesten links liegende Schlitz, der bekannt, während Schlitz 0 der Rückwand für die Installierung des Rückwandverbindungsstücks der Stromversorgung benutzt wird. Schlitze 1 bis 11 können benutzt werden, um die kompatiblen Module PCI und des Serienbusses anzuschließen. Schlitz 12 wird benutzt, um RX3i-Serienexpansionsmodule anzuschließen.

Technische Informationen:

IC695CHS012'S-Details:

IC694BEM320 Input-/Outputverbindungs-Interface-Baustein
IC694BEM321 Input-/Outputverbindungs-Hauptmodul
IC694BEM331 Genie-Bus-Kontrolleur Module
IC695CMM002 Serienkommunikations-Modul, 2 Häfen
IC695CMM004 Serienkommunikations-Modul, 4 Häfen
IC695CMX128 Gedächtnis-Austausch-Modul
IC694DNM200 Vorlagenmodul DeviceNet
IC694DSM314 Prüfer der Bewegungs-DSM314
IC694DSM324 Prüfer der Bewegungs-DSM324
IC695ECM850 Ethernet-Kommunikations-Modul Iecs 61850
IC695EDS001 Außenstations-Modul RX3i DNP3
IC695EIS001 Server-Modul RX3i-Ethernet-104
IC695ETM001 Ethernet-Senderbaugruppe
IC695GCG001 Genie-Kommunikations-Zugang
IC695LRE001 Serienbus-Senderbaugruppe
IC695NIU001 Ethernet-Netzwerkschnittstelle-Einheits-Modul
IC695PBM300 PROFIBUS-Vorlagenmodul
IC695PBS301 PROFIBUS-Sklave Module
IC695PMM335 Multiachsenbewegungs-Prüfer PACMotion
IC695PNC001 PROFINET-Kontrolleur Module
IC695PNS001 PROFINET-Scanner-Modul
