Einkanalgenie GEs IC660ELB921 Input/Output PCIM 5 Volt DC 400 Milli-Amperes

Einkanalgenie GEs IC660ELB921 Input/Output PCIM 5 Volt DC 400 Milli-Amperes

Produktinformation GE IC660ELB921:

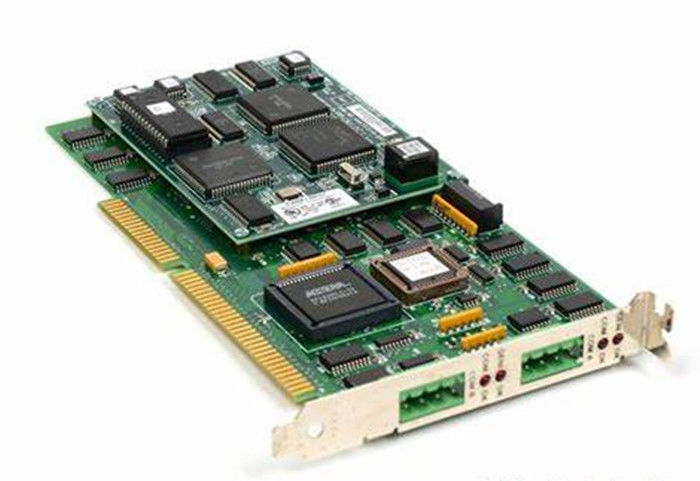

Das IC660ELB921 ist ein PC Interface-Baustein (PCIM) der hauptsächlich verwendet wird, um Verbindung zu den Genie-Ein-Ausgabegeräten zu ermöglichen, die über Genie Input-/Outputbus liegen und den Datenaustausch und Prüfer ähnliche Funktionen erlaubt, die durch den Wirtsprüfer eingeführt werden. Dieses PCIM-Modul wird früher durch GE Fanuc, z.Z. unter Emerson Automation produziert.

Das IC660ELB921 ist ein einzelner Schlitz PC-Interface-Baustein, der die Installation einer einzelnen aufgesteckten Platine mit Katalogzahl IC660ELB912 stützt. Dieser Interface-Baustein wird zu ISA Slot des Host-Computers angebracht und 4 Bytes Gedächtnis vom Wirtsgerät und zusätzliche 16 Kbytes für das installierte daughtercard erfordert. Er zeichnet gegenwärtiges von der Rückwand, die auf 400 MA sich beläuft, maximal bei 5 VDC, +/- 10%. Er hat Busladen von 1 Last LS TTL pro Input- und BusTreibereigenschaften von 10 Lasten LS TTL pro Ertrag. Diese PCIM-Karte ist ein einzelner Schlitz „“ am styleboard. Sie stellt eine Verbindung zu einem externen Handmonitor (HHM) sowie eine Serienbusverbindung durch Brettrandanschlüsse oder externe Verbindungsstücke zur Verfügung.

Das IC660ELB921 kommt mit eine Indikatoren des Status LED wie O.K. der aufgesteckten Platine und Kommunikation O.K. Die Betriebstemperatur des IC660ELB921 ist 0-60 C (32-140 F) während die Lagertemperatur ist – 40 bis +70 C (– 40 bis 158 F) und relative Luftfeuchtigkeit von 5-95% (kondensationsfrei). Sie hat eine Funktionierenhöhe von 40,00 Fuß, lässt Erschütterung von 0,2-Zoll-Verschiebung laufen, und lässt Schock von weißem Rheinwein 5 G, Dauer mit 10 Frauen laufen. Das IC660ELB921 ist unter Verwendung der PCIM-Konfigurations-Software konfiguriert, in der die Software-Bibliothek, welche die hochrangige Schnittstelle bereitstellt, erreicht werden kann. Diese Software-Bibliothek wird in einer Version geliefert, die mit dem MSDOS kompatibel ist, das wie C/MSDOS und BASIC/MSDOS Betriebssystem ist.

Der PC IC660ELB921 Interface-Baustein ist ein Einkanal-PCIM-Brett, das durch GE Fanuc als Teil der Genie Input-/Outputreihe hergestellt wird. Er kann zu nur 1 Geniebus auf einmal angeschlossen werden. Dieses Modul wird für Gebrauch mit dem IBM-PC, XT und an der Art Personal Computer hergestellt. Dieses an der Art Schnittstellenbrett ist auch mit den verschiedenen GenieÜbertragungsprotokollen sowie mit der Kommunikationszeitlichen regelung kompatibel. Der PC IC660ELB921 Interface-Baustein ist mit einer einzelnen aufgesteckten Platine und mit einem Motherboard verfügbar. Die Konfigurations-Software, die mit diesem Modul versehen wird, kann benutzt werden, um die aufgesteckte Platine unabhängig des Motherboards zu konfigurieren. Die aufgesteckte Platine kann mit einem Geniebusgerät einzeln angeschlossen werden und sie tritt als ein universeller Input-/Outputprüfer für das Input-/Outputsystem auf.

Das IC660ELB921 Brett des Einzelschlitzes PCIM hat ein leistungsfähiges Motherboard, das die aufgesteckte Platine mit IBMen-KOMPATIBL Host-Computern anschließt. Es wird gemacht, um alle Signale abzudämpfen, die für Kommunikation mit dem Wirtsbus des Systems erforderlich sind.

Einige der Kontrollen der aufgesteckten Platine und der Überwachungseinrichtungen, die vom Motherboard bereitgestellt werden, schließen ISA-kompatible Rückwände, Entdeckung von niedrigen Versorgungsspannungspegeln, die Adressenkodierung durch Gedächtniskarten und das Signalder reihe nach ordnen ein. Jede aufgesteckte Platine hat 2 LED für die Anzeige des Status des Brettes und des Kommunikationsprozesses. Die Gedächtnisanforderung des Motherboards ist 4 Bytes und die Anforderung für die aufgesteckte Platine ist 16 KB.

Der PC IC660ELB921 Interface-Baustein wird mit der Konfigurations-Software und der PCIM-Software-Bibliothek geliefert, die eine hochrangige Schnittstelle zwischen der Benutzer-entwickelten Software und dem PCIM liefern. Er verwendet 5 Volt DC der Logikenergie und er sollte nicht schwanken durch mehr als 10% unterhalb oder über des nominalen Niveaus, damit das Modul richtig arbeitet. Während der Installation vergewissern Sie sich, mindestens einen 1/8-Zoll-Abstand zwischen diesem Modul und anderen Modulen zu lassen, um das richtige Abkühlen zu erlauben.
