Getrennter Block Input Kanals GEs IC660EBD110 93-132 VAC 16 1500 V 115 VAC

Getrennter Block Input Kanals GEs IC660EBD110 93-132 VAC 16 1500 V 115 VAC

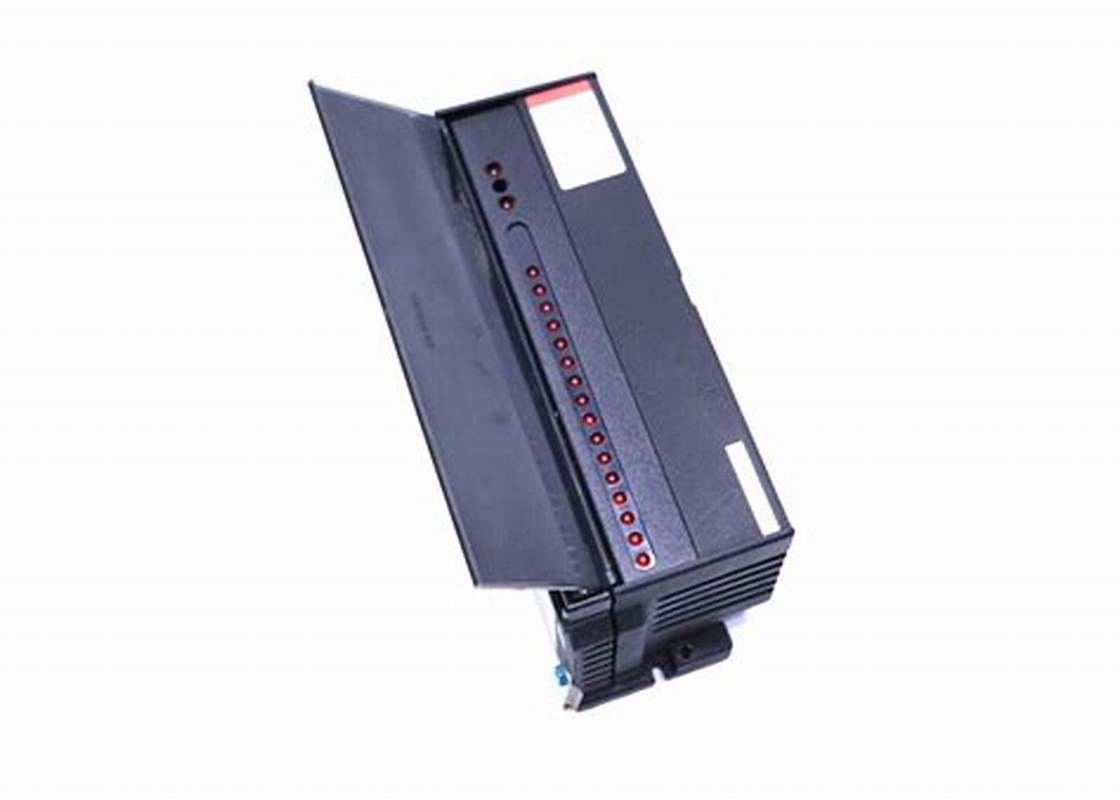

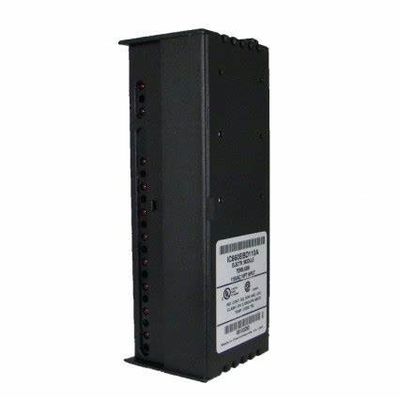

Produktinformation GE IC660EBD110:

Das IC660EBD110 ist eine Elektronikversammlung, die eine Komponente des (16) Punktes IC660BBD110 sechzehn ist, 93-132 VAC getrennte Eingabeeinheit. Diese Elektronikversammlung wird früher durch Automatisierung GEs Fanuc jedoch hergestellt, vor kurzem erworben durch Emerson Automation. Seiend eine Elektronikversammlung, bewirtet diese Komponente den notwendigen Schaltkreis, um getrennten Inputfähigkeiten zu ermöglichen. Das IC660EBD110 bewirtet speziell die Spannungswarnanlagen, das Widerstand-/Kondensatornetz und die Isolierungsstromkreise für beiden Input und Ertrag. Es wird mit der Terminalbasis zusammengepaßt, die Eingangssignal-Abbruchstellen liefert. Die kompatible Terminalbasis für Gebrauch mit dieser Elektronikversammlung ist IC660TBD110. Das IC660EBD110 kennzeichnet sechzehn (16) getrennte Inputkanäle, die Eingangssignalspannungsbereiche von 93-132 VAC annehmen, 47-63 Hz. Der Input des Moduls zu Boden oder Seriendie busisolierung ist bei V. 1500 bewertet. Diese elektronische Baugruppe ist zur Entdeckung des offenen Input und des kurzgeschlossenen Drahtes fähig, der die CPU berichtet wird und am Ort über das Einheit O.K. LED anzeigte.

Zusätzlich hat diese elektronische Baugruppe Input/Output ermöglichte LED und 16 einzelnen LED, die jeden Inputkanal darstellen. Die Inputkanäle haben eine typische Bearbeitungszeit von 1 Frau mit einer addierten Verzögerung, die bis zum den konfigurierten Filterzeiten wie Frau 10 bis 100 verursacht wird, die in 10 Frauerhöhungen konfiguriert sein kann. Das IC660EBD110 hat eine Betriebstemperatur von 0 bis 60 Grad Celsius; Lagertemperatur von -40 bis 100 Grad Celsius; Relative Luftfeuchtigkeit von 5-95% kondensationsfreier und funktionierender Erschütterung von 5-10 Hz, 2" oder 5,088 Verschiebungen. Die Elektronikbaugruppe muss installiert sein, wenn Energie nicht im Gerät anwesend ist, da diese Versammlung nicht Abbau und Einfügung unter Energie (RIUP) stützt.

Die Versammlung der Elektronik IC660EBD110 ist eine Elektronikversammlung mit 16 Stromkreisen, die nur Input sind, und GE Fanuc stellt ihn als Teil der Genie Ein-/Ausgabegerät Reihe her. Es hat einen funktionierenden Spannungsbereich von 93 bis 132 Volt Wechselstroms, eine Wärmeableitungsbewertung von 28 Watt maximal mit allem 16 Input, der auf angetrieben wird und mit dem vollen Strom traf zu.

Die Elektronikversammlung hat einen Frequenzbereich 47 bis 63 Hertz und der Leistungsbedarf für nur die Elektronikversammlung ist 80 Milli-Amperes des maximalen Gerätes gegenwärtig und er ist andere 200 Milli-Amperes des maximalen Inputstromkreisstroms. Andere bemerkenswerte Spezifikationen umfassen einen Input, um Isolierungsbewertung von 1500 Volt, eine Klemmleistenbewertung von 5 Amperen und eine LED auf jedem Stromkreis zu reiben, um den Zustand des Input der Logikseite zu zeigen.

Die Elektronikversammlung GEs Fanuc IC660EBD110 wiegt ungefähr 1,8 Kilogramm und Maße 8,83 x 3,50 x 3,94 Zoll. Sie kennzeichnet auch einen Betriebstemperaturbereich 0 bis 60 Grad Celsius und eines Lagertemperaturbereichs von -40 bis 100 Grad Celsius und von kondensationsfreien erträglichen Feuchtebereich von 5 bis 95 Prozent. Die Versammlung der Elektronik IC660EBD110 hat einen widerstrebenden Inputschaltkreis, und die widerstrebende Last ist ausreichend, 2-drahtige Näherungsschaltergeräte zu aktivieren. Der Block hat einen Eingangswiderstand von 11,6 Kiloohmen, die einen Vorspannungsstrom von 9,9 Milli-Amperes an einer Nennspannung von 115 Volt anbieten. Jeder Stromkreis der Versammlung der Elektronik IC660EBD110 hat seinen LED-Indikator, deren Vorhandensein auf und weg von Schwellenspannung zeigt. Diese Elektronikversammlung verwendet 16 Inputhinweise mit dem Wert 1 im Stückchen und anzeigt, dass der Input bei oder über der konfigurierten Schwellenspannung ist.

Mehr Informationen:

IC660EBD110'S-Details:

Ein anderes Modul:

IC694MDL230	120 VAC lokalisierter Input (8 Punkte)
IC694MDL231	240 VAC lokalisierter Input (8 Punkte)
IC694MDL240	120 VAC Input (16 Punkte)
IC694MDL241	24 VAC-/VDCinput (16 Punkte)
IC694MDL250	120 VAC lokalisierter Input (16 Punkte)
IC694MDL260	120 VAC Input (32 Punkte) **
IC694MDL632	125 VDC Input (8 Punkte)
IC694MDL634	24 VDC Input, Logik des Negativ-/Position (8 Punkte)
IC694MDL645	24 VDC Input, Logik des Negativ-/Position (16 Punkte)
IC694MDL646	24 VDC Input, Logik des Negativ-/Position, 1 Millisekunden-Filter (16 Punkte)
IC694MDL654	5/12 VDC (TTL) gab, negative/Positions-Logik ein, (32 Punkte)
IC694MDL655	24 VDC Input, Logik des Negativ-/Position, 1 Frau, (32 Punkte)
IC694MDL660	24 VDC Input (32 Punkte) **
IC694ACC300	Eingegebenes Simulator-Modul (8 Punkte)
