Produktinformation GE IC693CHS392:

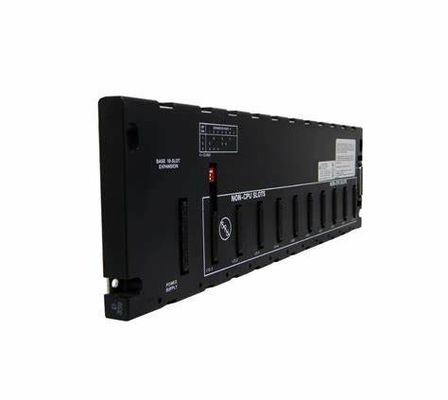

Das IC693CHS392 ist eine Plattform-kompatible Expansionsgrundplatte der Reihen-90-30. Diese Hardware erlaubt Verbindung der zusätzlichen Grundplatte, die Reihe 90-30 Module bewirtet, um die Fähigkeit der Zentraleinheit zu maximieren und mit der Steueranforderung des Systems besonders übereinzustimmen, eine höhere Anzahl von Input-/Outputpunkten unterzubringen und Spezialitätenfunktionen einzuführen. Das IC693CHS392 wird früher durch Automatisierung GEs Fanuc hergestellt, die jetzt von Emerson Automation erworben wird. Diese Grundplatte liefert zehn (10) Installationsschlitze, in denen bis 10 Reihe 90-30 Standard-Input-/Outputmodule und Wahlmodule installiert sein kann. Diese Grundplatte ist für Gebrauch mit CPUs 331, 340 und 341 kompatibel, worin ein Maximum von vier (4) Grundplatten untereinander verbunden werden kann und CPU 350 und höheres, worin bis sieben (7) installiert sein kann.

Wenn sie Grundplatten zur CPU-Grundplatte untereinander verbindet, darf die maximale Kabellänge 50 Fuß oder 15 Meter nicht andernfalls übersteigen, kann die Expansionsgrundplatte nicht durch die CPU erkannt werden, oder die gesamte Konfiguration ist ungültig. Darüber hinaus sind intelligente Module wie das PCM, die ADC, das BEM330 und CMM Module nicht mit Installation zur Expansionsgrundplatte kompatibel. Diese Module sind auf die CPU-Grundplatte installiert. Neben den Input-/Outputschlitzen wird ein Stromversorgungsschlitz zu dieser Grundplatte zur Verfügung gestellt, in der das Stromversorgungsmodul, das benutzt wird, um Energie anzuziehen und zu verteilen, installiert ist. Expansionshäfen sind auch verfügbar, Verbindung anderer Expansionsgrundplatten erlaubend. Diese Grundplatte ist für nur Gremiumsmontage bestimmt, befestigt durch die zur Verfügung gestellten Befestigungsvorsprünge, die auf der extremen Linke gelegen sind und rechte Seiten von verdrahten fest. Die richtige Erdung muss auch beobachtet werden, um Module zu schützen und elektrische Geräusche herabzusetzen.

Die Grundplatte IC693CHS392 ist eine Expansionsgrundplatte durch GE Fanuc. Sie ist mit einem Reihe 90-30 GE PLC-System kompatibel. Es ist PLC-Fahrgestelle, aber es kann als Erweiterung für anderes Input/Output auch verwendet werden, die in einem anderen Standort sind. Die Grundplatte wird zusammen mit einem PLC-System benutzt oder indem man es mit einem Personal-Computer anschließt, das eine PCI-Karte benutzt. Sie kann bis 7 CPUs abhängig von dem CPU-Modell auf einmal anschließen. Die Grundplatte wird mit einer Nennspannung von 5 Volt DC angetrieben. Sie hat eine gegenwärtige Bewertung von 150 Milli-Amperes. Die Grundplatte ist 443 Millimeter in der Länge, 142 Millimeter in der Breite und 130 Millimeter in der Höhe. Die Grundplatte IC693CHS392 wird mit einem 25 Stiftweiblichen D-artigen Input-/Outputexpansionsverbindungsstück auf der rechten Seite für leistungsfähige Verbindung mit anderen Grundplatten ausgerüstet.

Die Grundplatte IC693CHS392 hat einen Stromversorgungshafen, einen CPU-Schlitz und nicht CPU-Schlitze. Sie kann in ein Reihe 90-30 leicht angebracht werden PLC-System. Ein Dip-Schalter ist auch in der Grundplatte zusammen mit allen Schlitzen anwesend. Die Grundplatte IC693CHS392 wird mit offener Architektur errichtet und sie kann während der Installations- und Ersatzprozesse leicht erreicht werden.

Es kann für nur Innenanwendungen verwendet werden und es sollte gegen Wasser gänzlich geschützt werden spritzt. Die Grundplatte sollte weg von allen Quellen des Staubes und der Hitze gehalten werden. Der Erweiterungsschacht stützt viele Geräte aber nicht intelligente Wahlmodule wie das PCM, die ADC und CMM Geräte. Während des Installationsprozesses sollte der Abstand zwischen der untereinander verbundenen Expansionsgrundplattenplatte und CPU-Grundplatte nicht mehr als 15 Meter sein.

Mehr Informationen:

IC693CHS392'S-Details:

Ein anderes Modul:

IC694MDL230	120 VAC lokalisierter Input (8 Punkte)
IC694MDL231	240 VAC lokalisierter Input (8 Punkte)
IC694MDL240	120 VAC Input (16 Punkte)
IC694MDL241	24 VAC-/VDCinput (16 Punkte)
IC694MDL250	120 VAC lokalisierter Input (16 Punkte)
IC694MDL260	120 VAC Input (32 Punkte) **
IC694MDL632	125 VDC Input (8 Punkte)
IC694MDL634	24 VDC Input, Logik des Negativ-/Position (8 Punkte)
IC694MDL645	24 VDC Input, Logik des Negativ-/Position (16 Punkte)
IC694MDL646	24 VDC Input, Logik des Negativ-/Position, 1 Millisekunden-Filter (16 Punkte)
IC694MDL654	5/12 VDC (TTL) gab, negative/Positions-Logik ein, (32 Punkte)
IC694MDL655	24 VDC Input, Logik des Negativ-/Position, 1 Frau, (32 Punkte)
IC694MDL660	24 VDC Input (32 Punkte) **
IC694ACC300	Eingegebenes Simulator-Modul (8 Punkte)
