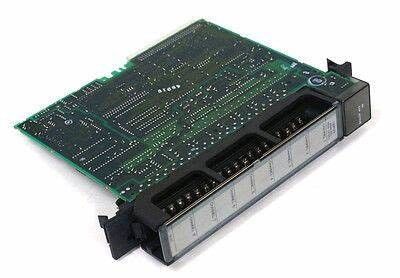

PUNKT 16 GES IC200ALG630 VERSAMAX THERMOELEMENT-7 BISS ANALOGE ARTEN J/K/T/S/R

PUNKT 16 GES IC200ALG630 VERSAMAX THERMOELEMENT-7 BISS ANALOGE ARTEN J/K/T/S/R

Produktinformation GE IC200ALG630:

Die bevorzugte Installationstechnik ist, das Thermoelement-Modul an einer Verbindungsstück-ähnlichen Input-/Outputfördermaschine anzubringen und Thermoelemente an eine dazwischenkommende Thermoelement-Fördermaschine wie gezeigt anzuschließen unten.

Die dazwischenkommende Thermoelement-ähnliche Input-/Outputfördermaschine stellt beide Kasten-ähnlichen Kabelschuhe und einen eingebauten Thermistor für lokalen kalte Lötstelle-Ausgleich zur Verfügung. Sie schließt an die Verbindungsstück-ähnliche Fördermaschine über ein Kabel wie gezeigt an. Dieses erlaubt, dass die Thermoelementverbindungen weg von den Input-/Outputmodulen im System sind.

Jeder TC-Anschluss auf der dazwischenkommenden Thermoelement-Fördermaschine bringt eine feste oder angeschwemmte AWG-Lehre #14 unter (avg. Querschnitt 2.1mm2) zu AWG-Lehre #22 (avg. Draht des Querschnitts 0.36mm2) oder zwei Drähte bis zu AWG-Lehre #18 (avg. Querschnitt 0.86mm2). Jedoch ist es auch möglich, das Thermoelement-Modul an einer der Anschluss-ähnlichen Fördermaschinen (Kasten-ähnlich, Frühling-ähnlich oder barrierstyle) anzubringen und lokalen kalte Lötstelle-Ausgleich von der Anwendung einer Ausrüstung, die die korrekte Art des Thermistors einschließt, wie im Input-/Outputmodul-Benutzerhandbuch beschrieben zur Verfügung zu stellen.

Beide Methoden werden unten gezeigt. Die Thermistorausrüstung muss auf die Anschlüsse A9 und A10 der Fördermaschine installiert sein. Wenn das Modul nur benutzt wird, um Millivoltinput zu messen, nicht Thermoelementinput, kann es an irgendeiner Art Input-/Outputfördermaschine angebracht werden. Die Thermistoranschlüsse A9 und A10 können nicht als Millivoltinputanschlüsse benutzt werden.

Kein kalte Lötstelle-Ausgleich:
Dieses wird für Millivoltinput verwendet oder, wenn kalte Lötstelle bei 0 Grad C. aufrechterhalten wird.
? Kalte Lötstelle-entferntausgleich: Mit dieser Wahl wird kalte Lötstelle außen gemessen und zur Verfügung gestellt zum Modul von der Anwendung, über die Daten des Analogergebniss des Moduls (Wortertrag). Wenn das Modul mehrfache Thermoelemente hat, die für Fernausgleich konfiguriert sind, muss der gleiche Ausgleichswert durch jedes verwendet werden.

? Örtlich festgelegter kalte Lötstelle-Ausgleich: Diese Wahl verwendet einen örtlich festgelegten Ausgleichswert, der als Teil der Modulkonfiguration zur Verfügung gestellt wird.

? Lokaler kalte Lötstelle-Ausgleich: Die beste Weise, lokalen Ausgleich zur Verfügung zu stellen ist mit einer dazwischenkommenden Thermoelement-Fördermaschine, die einen eingebauten Thermistor hat. Unter Verwendung einer dazwischenkommenden Fördermaschine erlaubt, dass die Thermoelementverbindungen weit weg von den Input-/Outputmodulen in das System gelegt werden, das Schildthermoelementverbindungen von der Modulhitze hilft.

Eigenschaften:

• Starke und zuverlässige VersaMax-Prüfer liefern starke, zuverlässige Operation.

• Modulares, VersaMax mit hoher Dichte IO ist vielseitig erschwinglich, kompakt, und. Seine ersteigbare Architektur und Benutzerfreundlichkeit außer Zeit und Geld für Maschinenerbauer und -endbenutzer. Medienredundanz und heiße Tauschenfähigkeitszunahme Up-Time. Ein breites Spektrum

• Entwarf, Kosten herabzusetzen, sind diese vielseitigen Prüfer bedienungsfreundlich und stützen und bieten eine breite Palette von Input-/Outputexpansionsmodulen und von Kommunikationswahlen an.
