Produktinformation GE IC697CPM790:

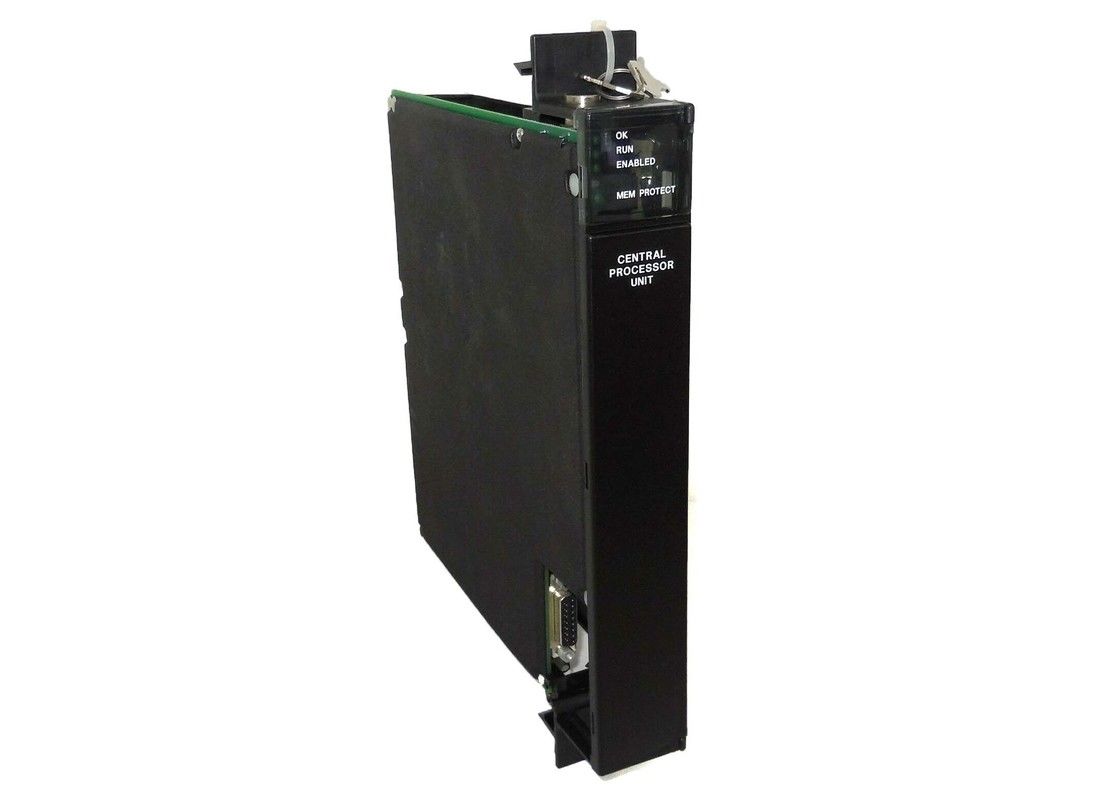

Das IC697CPM790 ist eine Logik-Prüfer der Reihen-90-70 programmierbare (PLC) CPU. Diese CPU ist ein breites Modul des einzelnen Schlitzes, das speziell für kritische Anwendungen wie Notabschaltungssysteme, Feuer, Gas und andere Anwendungen benutzt wird. Diese CPU stützt dreifache Medien-Redundanz (MORGEN) indem sie alleinstehendes c-Programm für autotest Programmen auch ermöglichen enthält.

Das IC697CPM790 kennzeichnet 1 MB des Batterie-unterstützten Gedächtnisses mit bis zu 512KB, das für Nutzung durch das Anwenderprogramm verfügbar ist, das unter Verwendung der Programmiersprache des Leiterdiagramms konfiguriert ist. Diese CPU stützt sich bis zu den getrennten Punkten des Input 12K und des Ertrages, jeder möglicher Kombination, wenn sie im Simplexmodus konfiguriert wird; 2048 wählten getrennten Input und 2048 wählten getrennte Ertrag. Ähnlich ist das IC697CPM790 zur Behandlung bis bis den Analogeingaben 8K und zu den Ertrag, jeder möglicher Kombination fähig, wenn es im Simplexmodus funktioniert wird und 1024 wählten Analogeingaben. Er wird mit einem Mikroprozessor 80486DX2 mit Taktraten von 64 MHZ ausgerüstet. Diese CPU weist eine verhältnismäßig schnelle Scan-Rate von 0,4 Mikrosekunden pro boolesche Funktion auf, passend für Gebrauch in den kritischen Anwendungen.

Das IC697CPM790 stützt die dreifache modulare Redundanz (MORGEN), verwendet, um das System ohne die Möglichkeit der Stillstandszeit zu erlauben. Diese MORGEN-Einrichtung wird im Allgemeinen von dreifachen PLC-Gestellen mit jedem Gestell enthalten, das eine (1) CPU IC697CPM790, dreifache Genie Input-/Outputbusse sowie dreifache Input-Sensor- und dreifacheertraglasten hat.

Das IC697CPM790 kommt mit einem (1) 15 Stiftunter--cc$d Verbindungsstück, Kommunikation mit kompatiblen Geräten RS485 erlaubend. Andere Formen der Kommunikation wie Verbindung zu einem Programmierungscomputer werden hergestellt möglicherweise mit dem Gebrauch RS-422/RS-485 RS-232 zum Konverter mit Teilnummer IC690ACC900 oder RS-232 zu RS-422 Miniconverter mit Teilnummer IC690ACC901.

Die programmierbarer Prüfer IC697CPM790 CPU ist auch für kritische industrielle und kommerzielle sicherheitstechnische Anwendungen wie Feuer und Gas-bedingte Anwendungen und ESD- oder Notabschaltungssysteme passend. Sie wird unter Verwendung der Windows- oder MS-DOS-Software und fähig, sich mit den Input-/Outputmodulen und den intelligenten Wahlmodulen im gleichen PLC-System zu verständigen programmiert, das sie herein durch die Gestell-angebrachte Rückwand installiert ist. Die programmierbarer Prüfer IC697CPM790 CPU kann nicht funktionieren, es sei denn, dass ein alleinstehendes c-Programm als Teil des geladenen Anwendungsprogramms für die CPU eingeschlossen ist.

Kein kalte Lötstelle-Ausgleich:
Dieses wird für Millivoltinput verwendet oder, wenn kalte Lötstelle bei 0 Grad C. aufrechterhalten wird.
? Kalte Lötstelle-entferntausgleich: Mit dieser Wahl wird kalte Lötstelle außen gemessen und zur Verfügung gestellt zum Modul von der Anwendung, über die Daten des Analogergebniss des Moduls (Wortertrag). Wenn das Modul mehrfache Thermoelemente hat, die für Fernausgleich konfiguriert sind, muss der gleiche Ausgleichswert durch jedes verwendet werden.

? Örtlich festgelegter kalte Lötstelle-Ausgleich: Diese Wahl verwendet einen örtlich festgelegten Ausgleichswert, der als Teil der Modulkonfiguration zur Verfügung gestellt wird.

? Lokaler kalte Lötstelle-Ausgleich: Die beste Weise, lokalen Ausgleich zur Verfügung zu stellen ist mit einer dazwischenkommenden Thermoelement-Fördermaschine, die einen eingebauten Thermistor hat. Unter Verwendung einer dazwischenkommenden Fördermaschine erlaubt, dass die Thermoelementverbindungen weit weg von den Input-/Outputmodulen in das System gelegt werden, das Schildthermoelementverbindungen von der Modulhitze hilft.

Eigenschaften:
Einzelne Schlitz CPU
? Stellt 1 MBYTE des Batterie-unterstützten Gedächtnisses in zur Verfügung
der gleiche Schlitz (bis 512 Kbytes verfügbar für
Leiterdiagramm-Anwendungsprogramm)
? Stützgleitkomma-Berechnungen
? Bis zum getrennten Input 12K und zu den Ertrag (irgendeine Mischung -
nur Simplexmodus); 2048 wählten getrennten Input, 2048
gewählte getrennte Ertrag
Bis zu den Analogeingaben 8K (nur Simplexmodus) und
8K Analogergebnise (nur Simplexmodus); 1024 wählten
Analogeingaben
? 0,4 Mikrosekunden pro boolesche Funktion
? 64 MHZ, Mikroprozessor 80486DX2
? Unterstützungs-IC660/IC661 Input/Output Input/Output (und IC697 im Simplexmodus einzig)
? Programmiert durch MS-DOS oder Windows-Software
Produkte, die auf Windows 95 oder Windows laufen
NT über Ethernet TCP/IP oder durch das SNP
Hafen.
? Konfigurierbares Daten- und Programmgedächtnis
? Batterie-unterstützte Kalenderuhr
? Dreiwegbetriebsartschalter
? Kontrollierter Zugang des Passwortes
? Fernprogrammierer keyswitch Gedächtnis
Schutz
? Vier Status LED
