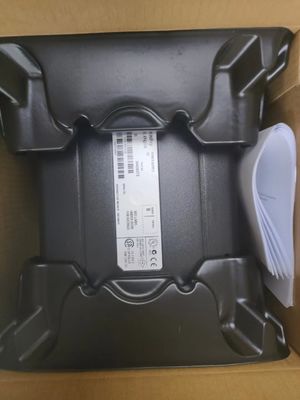

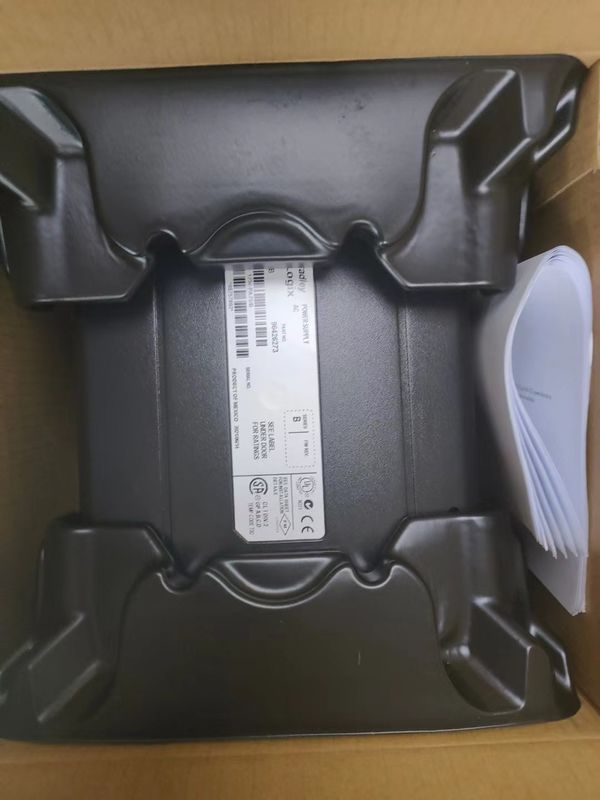

AB 1746-P1 0 bis 60 Celsius47 bis 63 Hertz 2 A an 5V DC 0,46 A an DC 24V

AB 1746-P1 0 bis 60 Celsius47 bis 63 Hertz 2 A an 5V DC 0,46 A an DC 24V

Produktinformation AB 1746-P1:

Der AB 1746-P1 ist eine Stromversorgung SLC 500. Sie hat eine Netzspannung von 85 bis 132 Volt oder 170 bis 265 Volt Wechselstrom bei 47 bis 63 Hertz und mit einer typischen Linie Leistungsbedarf von 135 VA. Seine interne gegenwärtige Kapazität ist 2 A bei 5 Volt DC und 0,46 A bei 24 Volt DC und seinem Einschaltstrom ist ein Maximum von 20 A. Diese Stromversorgung hat auch eine 24 gegenwärtige Kapazität Volt DC-Benutzerenergie von 200 MA und von 24 Volt DC-Benutzerenergiespannungsbereich von 18 bis 30 Volt DC.

Der maximale Benutzer-gelieferte Überstromschutz ist 15 A und die Isolierung zwischen den Inputanschlüssen und der Rückwand ist 1800 Volt Wechselstrom-Effektivwert für 1 an zweiter Stelle. 5,5 x 2,3 x 5,7 Zoll messend und 2 Pfund oder 0,9 Kilogramm wiegend, kann diese Stromversorgung in 1746 Fahrgestelle installiert sein. Sie hat auch eine Betriebstemperatur von 0 bis 60 Grad Celsius und die gegenwärtige Kapazität wird durch 5% herabgesetzt, wenn die Temperatur 55 Grad Celsius übersteigt.

Der Inputpullover muss eingestellt werden, bevor man Energie an der Stromversorgung 1746-P1 während der Installation anwendet. Dieses ist weil die herausgestellten Stifte, gefährliche Spannung zu haben, wenn Energie wird angewendet und diese möglicherweise ergibt Verletzung. Diese Stromversorgung kommt mit Absicherung, aber diese ist nur zum Schützen gegen die Feuergefahren begrenzt, die passend sind, Bedingungen kurzzuschließen. Für Benutzerenergieüberstromzustände macht die 1746-P1 Reihe A, die in Japan hergestellt wird, eine Stromversorgungsabschaltung und CPU-Störung und die Wiederherstellungsprozedur ist, das Anwenderprogramm neu zu laden durch.

Für die 1746-P1 Reihe A, die in Malaysia hergestellt wird, die CPU fährt fort, aber eine 24 Volt DC-Benutzerabschaltung tritt auf und die Wiederherstellungsprozedur ist, die Überstromzustand zu korrigieren. Wenn Undervoltage geschieht, fährt die Stromversorgung 1746-P1 fort, die Prüfer SLC 500 für kurze Zeit laufen zu lassen und sie hört auf, Energie an die Prüfer zu liefern, wenn die Eingangsspannung unterhalb des empfohlenen Betriebsbereichs während einer Zeit, die länger ist, als die CPU halten Zeit fällt. Für die Stromversorgung 1746-P1 halten die CPU Zeit ist Frau 20 Frau für die volle Last und 3000 für keine Last. Operationen nehmen einmal die Stromversorgung erhält die normale Eingangsspannung wieder auf.

Das 1746-P1 ist eine Stromversorgung SLC 500. Diese programmierbare Logik-Komponente (PLC) ist ein notwendiges Modul, zum eines Gestells SLC 500 zu betreiben. Sie liefert Rückwandenergie, die durch die meisten Module verwendet wird, die zu den Fahrgestellen befestigt werden, um jeden elektrischen Schaltkreis anzuziehen, um funktionell zu werden.

Dieses Stromversorgungsmodul hat eine Netzspannungsanforderung von 85 - 132/170 - 265 VAC mit einer Frequenz von 47-63 Hz. Neben der Lieferung der Rückwandstromversorgung, ist dieses Modul zum Versehen von 18-30 VDC Spannung mit Strom von 200 MA fähig. Diese Stromversorgung hat eine interne Sicherung installierte, die möglicherweise durch Teilnummer von 1746-F1 ersetzt wird. Sie hat auch einen Benutzer-gelieferten Überstromschutz veranschlagte 15 Ampere.

Durch Stromversorgung sind Prüfer SLC 500 zum Funktionieren selbst wenn die Eingangsleistungsspg.versorgungsteiltropfen unterhalb des funktionierenden Spannungspegels fähig. Diese Eigenschaft bekannt, während die CPU Zeit halten. Das Programm und Input-/Outputdaten sind anhaltendes während eines begrenzten Zeitraums gescannt werden. Wenn die Energierückkehr möglicherweise zum normalen Spannungspegel, der Prozessor fortfährt, normalerweise zu funktionieren. Für 1746-P1 ist die CPU-Haltezeit Frau 20 Frau an der vollen Last und 3000 an keiner Last.

Diese Stromversorgung ist am am weitesten links liegenden Fahrgestelle SLC 500 installiert. Ob hauptsächlich, Expansion oder Fern-Input-/Outputgestell, die Einbauposition selbe ist. Nur eine (1) Stromversorgung ist pro Fahrgestelle erforderlich.

Mehr Informationen:

Ein anderes Modul:

IC694MDL230	120 VAC lokalisierter Input (8 Punkte)
IC694MDL231	240 VAC lokalisierter Input (8 Punkte)
IC694MDL240	120 VAC Input (16 Punkte)
IC694MDL241	24 VAC-/VDCinput (16 Punkte)
IC694MDL250	120 VAC lokalisierter Input (16 Punkte)
IC694MDL260	120 VAC Input (32 Punkte) **
IC694MDL632	125 VDC Input (8 Punkte)
IC694MDL634	24 VDC Input, Logik des Negativ-/Position (8 Punkte)
IC694MDL645	24 VDC Input, Logik des Negativ-/Position (16 Punkte)
IC694MDL646	24 VDC Input, Logik des Negativ-/Position, 1 Millisekunden-Filter (16 Punkte)
IC694MDL654	5/12 VDC (TTL) gab, negative/Positions-Logik ein, (32 Punkte)
IC694MDL655	24 VDC Input, Logik des Negativ-/Position, 1 Frau, (32 Punkte)
IC694MDL660	24 VDC Input (32 Punkte) **
IC694ACC300	Eingegebenes Simulator-Modul (8 Punkte)
