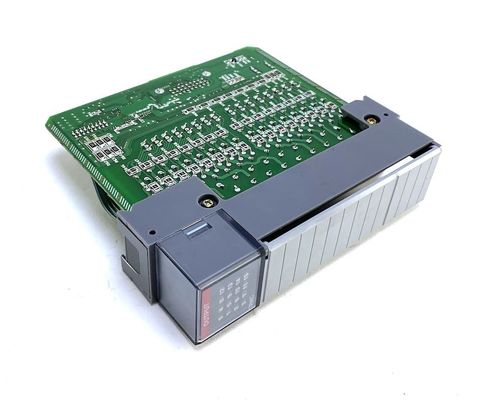

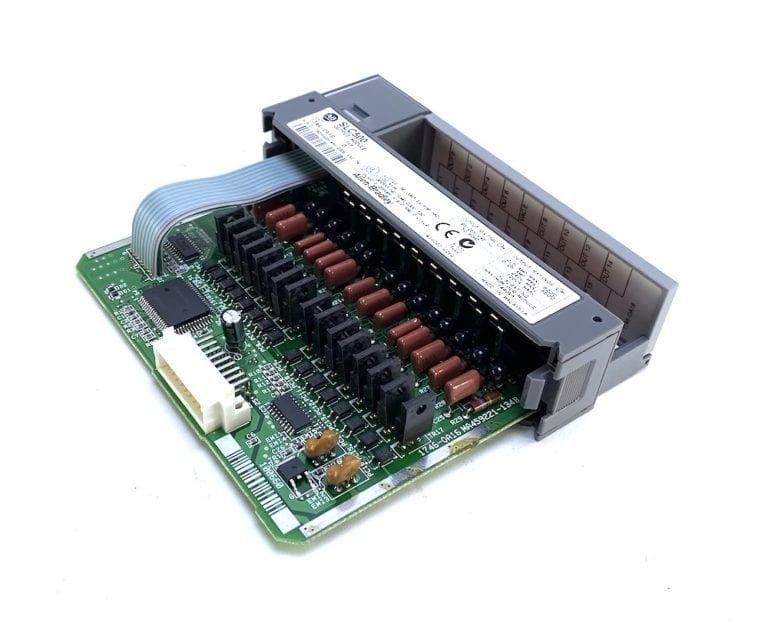

DER AB-1746-OA16 VOLT-WECHSELSTROMS 370 MA INPUT-/OUTPUTmodul-16 OUTPUT-85-265 RÜCKWAND-GEGENWÄRTIGE LAST
Der AB 1746-OA16 ist ein Ausgabemodul der Familie SLC 500. Dieses Modul kennzeichnet 16 Ertrag. Das 1748-OA16 funktioniert mit einem Wechselstrom entweder von 120V oder von 240V und liefert Ertrag Wechselstrom-120V oder 240V. Es hat 8 Punkte pro Common und eine Funktionierenspannung zwischen 8-265V an 47-63Hz. Das 1746-OA16 funktioniert mit einem Rückwandstrom von 370mA an 5V und an 0mA an 24V.
Das 1746-OA16 hat einen minimalen Lastsstrom von 10mA. Darüber hinaus hat es eine Stromabgabe des Ausschaltdurchsickerns von 2mA und eine maximale Überspannung pro Punkt von 10.0A für 25ms. Das Ausgabemodul hat auch ein maximales Signal AUF Verzögerung von 1ms und ein Maximum WEG von der Verzögerung von 11ms. Das 1746-OA16 hat einen stationären Gleichstrom von 0.50A an 30° C (86°F) und 0.25A an 60° C (140°F). Der stationäre Gleichstrom pro Modul für das 1746-OA16 ist 8.0A an 30°C (86° F) und an 4.0A an 60°C (140°F).
Modul-bereite Kabel können auf allen 1746 Ausgabemodulen einschließlich das 1746-OA16 benutzt werden. Diese Kabel haben ein vor-verdrahtetes RTB an einem Ende, zum auf die Front des Bulletins zu verstopfen. Das Input-/Outputmodul 1746 hat 20 oder 40 separat farbunterlegte Leiter AWG-Lehre#18 am anderen Ende. Die Modul-bereiten Kabel Inputs/Output stellen die Bequemlichkeit von vor-verdrahteten Verbindungen zum Input-/Outputmodul zur Verfügung und machen es flexibel zum Erregerdraht zu einem Standardverteiler.
Das 1746-OA16 funktioniert bei 0,462 Watt pro Punkt mit einem Minimum von 1,850 Watt und von insgesamt 9,30 Watt. Die Ertrag für das 1746-OA16 sind TRIAC. TRIAC-Ertrag schalten an einem irgendeinem Punkt auf der Wechselstrom-Linie ein und stellen auf das nullkreuz auf der Wechselstrom-Linie ab.
Das Modul ABs 1746-OA16 ist ein SLC 500 Input-/Outputmodul. Speziell ist es ein Wechselstrom-Ausgabemodul mit 16 Ausgabekanälen. Die Spannungskategorie der Ausgabekanäle ist 120/240 Volt Wechselstrom. Der funktionierende Spannungsbereich ist 85 bis 265 Volt Wechselstrom bei 47 bis 63 Hertz. Die Stromaufnahme der bewerteten Rückwand des Moduls 1746-OA16 ist 0,370 Ampere bei 5 Volt DC. Die Signalverzögerung mit der maximalen widerstrebenden Last ist 1 Millisekunde für den Ein-Zustand und 11 Millisekunden für das Ausschalt. Der maximale Ausschaltdurchsickernstrom ist 2 Milli-Amperes. Der bewertete stationäre Gleichstrom pro Ertragpunkt ist 0,5 Ampere bei 30 Grad Celsius und 0,25 Ampere bei 60 Grad Celsius. Der maximale stationäre Gleichstrom pro Ertragpunkt ist 8,0 Ampere bei 30 Grad Celsius und 4,0 Ampere bei 60 Grad Celsius.
Der maximale Spannungsabfall des bewerteten Ein-Zustandes für das Ausgabemodul 1746-OA16 ist 1,5 Volt bei 0,50 Amps. Die Überspannung pro Punkt ist 10,0 Ampere für 25 Millisekunden. Das Modul 1746-OA16 ist für ESD empfindlich, der Schaden der Komponenten des Moduls verursachen kann. Deshalb sollten die folgenden Vorkehrungen gefolgt werden, wenn das Modul behandelt wird: ein geerdeter Gegenstand sollte berührt werden, um statisch zu entladen, eine geerdete Trageschlaufe sollte getragen werden, die Komponenten innerhalb des Moduls und die Verbindungsstücke auf Komponenten sollten nicht berührt werden, sollten statisch-sichere Arbeitsplätze benutzt werden, und das Ausgabemodul 1746-OA16 sollte innerhalb der statischen sicheren Behälter gespeichert werden, wenn es nicht ist Gebrauch ist. Das Modul 1746-OA16 sollte nicht installiert sein, entfernt werden oder verdrahtet werden, wenn die Systemfahrgestelle an angetrieben werden.
Mehr Informationen:
| Hersteller |
AB/Rockwell Automation |
| Reihe |
SLC 500 |
| Teilnummer |
1746-OA16 |
| Produkt-Art |
Ausgabemodul |
| Ausgabekanäle |
16 |
| Spannungs-Kategorie |
120/240 Volt Wechselstrom |
| Spannungsbereich |
85 bis 265 Volt Wechselstrom |
| Stromaufnahme |
0,37 Ampere bei 5 Volt DC |
| Maximales Ausschaltdurchsickern |
2 Milli-Amperes |
| Stationärer Gleichstrom pro Ertrag-Punkt |
0,5 Ampere bei 30 Grad Celsius |
| Maximaler stationärer Gleichstrom pro Punkt |
8 Ampere bei 30 Grad Celsius |
Ein anderes Modul: SLC 500 Digital Input-/Outputmodule gaben Katalog-Zahlen ein1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Ertrag-Katalog-Zahlen1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Kombinations-Input/Output Katalog-Zahlen1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
