DC V AB 1746-NIO4I 2 DER ANALOGEINGABE-10 ODER 20 ENTSPRECHUNGS-STROMABGABEN MAS 2 0-20 MA

DC V AB 1746-NIO4I 2 DER ANALOGEINGABE-10 ODER 20 ENTSPRECHUNGS-STROMABGABEN MAS 2 0-20 MA

Über 1746-NIO4I:

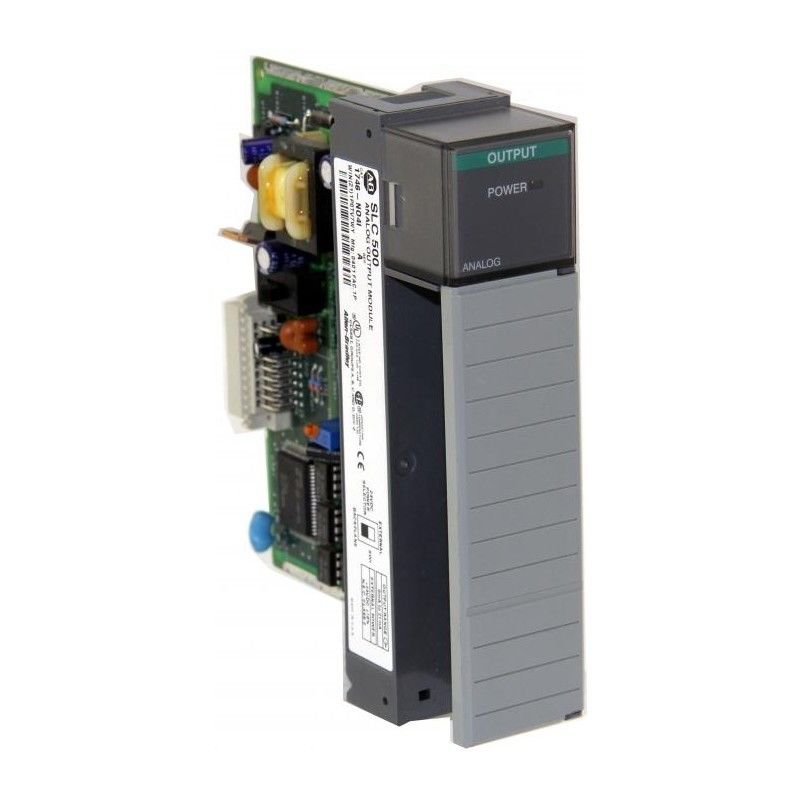

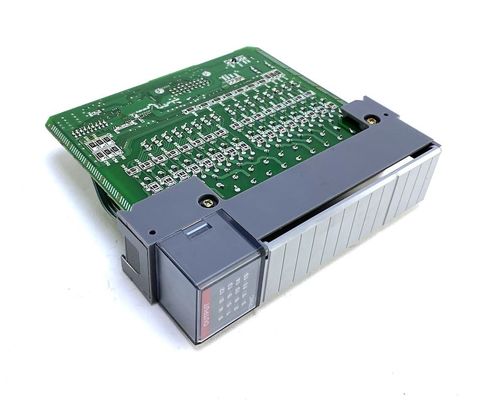

Das 1746-NIO4I ist ein SLC 500 analoges Input-/Outputvierkanalmodul durch AB. Dieses Modul ist Kombinationsmodul, das mit zwei (2) Input und zwei (2) Ertragpunkten in einem einzelnen Schlitzmodul kommt. Es hat Differenzspannung 2 oder gegenwärtige Inputpunkte und 2 Stromabgaben mit einem gegenwärtigen abgehobenen Betrag der Gesamtrückwand von 55mA bei 5 Volt und von 14 5mA bei 24 Volt. Seine Punkte haben eine Gleichtaktspannung von -20 bis 20 Volt mit einem allgemeinen Modulablehnungssignal von DB 105 bei 60 Hertz und einem Ablehnungssignal des normalen Modus von 55dB bei 60 Hertz. Das 1746-NIO4I benutzt den Sigma-Delta ADC-Konverter mit einer Konverterentschließung von 16 Bits, +/--1 LSB und 0,01% Wiederholbarkeit und Nichtlinearität. Seine normalen Eingangsstromstrecken zwischen -20 und +20 MA mit einem gegenwärtigen Widerstand von 250 Ohm und einer Entschließung von A 1,22 pro LSB. Das 1746-NIO4I hat eine Gesamtgenauigkeit von +/--0.642% bei 0 bis 60 Grad Celsius mit einer Antriebgenauigkeit von +79 ppm/5 Grad Celsius und von maximalem Gewinn und von Driftfehlern von +/- 0,556% und +/- 67ppm/Grad Celsius.

Das 1746-NIO4I hat auch eine Spannungsinputbewertung von -10 bis 10 Volt DC und von 760 KOhms Spannungswiderstand an einer Entschließung von 305 Mikrovolt pro wenig bedeutendes Stückchen (LSB). Es hat auch eine Genauigkeit von +/- 0,504% und eine Antriebgenauigkeit und ein Fehler von +/- 63 PPMs/Grad Celsius und +/- 57 PPMs/Grad Celsius. Das 1746-NIO4I bietet Überspannung entweder an 220 Volt Wechselstroms (Effektivwert) oder an 220 Volt DC an (ununterbrochen).

Die Stromabgaben haben einen Messbereich von 0 zu 500mA mit seinem Normbereich bei 0-20 MA und eine 5% Überstreckenfähigkeit bei microA 2,56348 pro LSB-Signalentschließung. Das 1746-NIO4I hat auch eine Gesamtgenauigkeit von ±0.541% mit einer Antriebgenauigkeit von ±70 PPMs/Grad Celsius und ein Gewinn- und Ausgleichfehler von ±0.516% und +/--12 LSB. Das gesamte Modul hat eine 500 Volt-geprüfte Isolierung zwischen Feldern in der Verdrahtung-zurückwandisolierung und es hat eine gesamte Aktualisierungszeit von 512 Mikrosekunden für alle Kanäle. Die Betriebs1746-NIO4I'S temperaturspannen zwischen 0 und 60 Grad Celsius an einer 5 bis 95% kondensationsfreien relativen Luftfeuchtigkeit.

Das 1746-NIO4I ist ein analoges Kombinationsmodul, das (2) Spannung zwei oder gegenwärtiges Differenzial, nichtisolierte Inputkanäle und zwei (2) Spannungsausgabekanäle kennzeichnet. Dieses Modul ist ein einzelnes Schlitzmodul, das die Input- und Ertragfähigkeiten kombiniert

Dieses Kombinationsmodul ist für Gebrauch mit SLC 500 die örtlich festgelegte oder modulare Art-Hardware kompatibel. Datentabellen, dass das Modul einschließlich Modulbetriebsparameter schafft, sind unter Verwendung des programmierenden RSLogix 500 konfiguriert. Installieren Sie dieses Modul zu jedem möglichem Schlitz in die Hauptfahrgestelle ausgenommen Schlitz 0, wo der Prüfer angebracht wird. Er auch ist installiert möglicherweise in Expansionsmodule oder in Fern-Input-/Outputstationen. Wenn es in Fern-Input-/Outputstationen verwendet wird, dieses Modul nicht ist installiert möglicherweise in Schlitz 0, das der erwähnte Schlitz für Datenanschlussgeräte wie Fern-Input/Output (RIO), in Datenbahn plus (DH+) und in Ethernet-Datenanschlussgeräte reserviert ist.

Dieses Modul trägt zu Rettungsplattenraum und zur Maximierung der verfügbaren Schlitze jedes möglichen Gestells SLC 500 bei. Besonders in der modularen Art-Hardware, dieses Modul möglicherweise ist installiert strategisch für richtige IO-Segmentation.

Die gegenwärtige Inputstrecke der Module ist -20 bis +20 MA mit maximal zulässigen Bewertungen von -30 bis +30 MA. Für Spannungsinput ist die zulässige Inputstrecke -10 zu +10V DC - 1 LSB. Gegenwärtiger Input wird zu -16.384 bis +16.384 Rohdaten übersetzt und Spannungssignal wird zu -32.768 bis +32.767 Rohdaten übersetzt. Die Konverterentschließung der Inputteile ist 16 gebissen mit Wiederholbarkeit von +/- 1 LSB. Für den Ertragteil ist Konverterentschließung 14 gebissen mit Nichtlinearität 0.05%.

• INPUT-/OUTPUTmodul
• 2 PUNKT-INPUT
• 2 PUNKT-OUTPUT
• 21 AMPERE MAX
• 24 VDC
• HOHE AUFLÖSUNG
• 4 KANAL-KOMBINATION
• 2 DC DER ANALOGEINGABE-10 V ODER 20 MA
• 2 ANALOGE STROMABGABEN 0-20 MA


Mehr Informationen:

Ein anderes Modul:
SLC 500 Digital Input-/Outputmodule gaben Katalog-Zahlen ein
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Ertrag-Katalog-Zahlen
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Kombinations-Input/Output Katalog-Zahlen
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
