AB 1746-NI4 512 Mikrosekunden 85 Milli-Amperes 16 Bits 10 Hertz analoge Input-/Outputmodul
Über 1746-NI4:

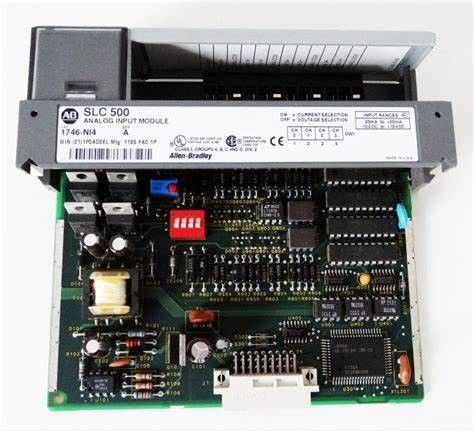

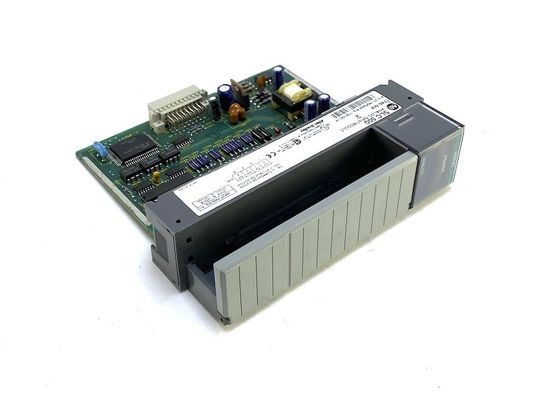

Der Allen Bradley 1746-NI4 ist ein Analogeingabe Modul SLC 500 (4) Kanal-vier. Es hat die benutzerselektierten analogen Kanäle für Spannung oder gegenwärtig, zum von mehrfachen Überwachung- und Kontrolleanwendungen zu stützen; es hat eine 16-Bit-Entschließung und enthält einen entfernbaren Verteiler, der Analogeingabekanal der Verbindungen liefert. Dieser Kanal kann als differenzialer Input angeschlossen werden. Es gibt ein BAD, das die Leiterplatte anschaltet, um den Input vorzuwählen oder I/V. Die Rückwand, die bei 5 Volt dieses Moduls gegenwärtig ist, ist 25 MA; bei 24 Volt ist der Strom 85 MA. Vorsicht sollte, um die Spannungs, quelle ohne den Übermittlerstrom, etc. anzuschließen zu vermeiden zum Kanal gegeben werden, der für gegenwärtigen Input konfiguriert ist. Falsche Moduloperation oder Modulschaden treten möglicherweise auf.
Das 1746-NI4 hat Standardkabellängen von 0,5, 1, 2,5 und 5,0 Metern. Das AIFM-Verbindungsstück dieses Moduls ist 15 Stift D-SHELL. Der Allen Bradley 1746-NI4 hat TTY-Schnittstelle Input-Spezifikationen: die Inputstrecke ist +/--20 MA (nominal) und +/--30 MA (Maximum). Die Eingangsimpedanz ist 250 Ohm mit einer Entschließung von 1,22070 u. µA pro LSB und einem ungefähren Messbereichsfehlerantrieb von +/--67 PPMs/Grad Celsius. Die Gesamtgenauigkeit bei 25 Grad Celsius ist +/- 0,365% von komplettem, +/- 0,642% bei 60 Grad Celsius. Der Gesamtgenauigkeitsantrieb ist +79 PPMs/Grad Celsius von komplettem. Der Eingangsspannungsbereich 1746-NI4'S ist +/--10 Volt DC -1 LSB. Sein Widerstand ist 1 Mega- Ohm. Der Genauigkeitsantrieb ist +63 PPM-Grade Celsius an komplettem. Die Entschließung ist 305,176 u. µV pro LSB, mit einem Messbereichsfehlerantrieb an +/- 57 PPMs/Grad Celsius. Die Gesamtgenauigkeit bei 25 Grad Celsius ist +/--0.284% von komplettem, und +/--0.504% bei 60 Grad Celsius.
Th 1746-NI4 ist ein Analogeingabemodul vom SLC 500 Reihe von AB. Es kennzeichnet vier (4) nichtisolierte Inputkanäle des Differenzials, einzeln auswählbar für Spannung oder gegenwärtigen Input. Auswählbare Eingangssignalstrecken umfassen -20 bis +20 MA (oder) -10 zu +10V DC.
Das Modul funktioniert, indem es das Analogeingabesignal über die Delta-Sigma-Modulation mit Strecke -16.384 bis +16.384 für gegenwärtigen Input und -32.768 bis +32.767 für Spannungsinput umwandelt. Die umgewandelten Daten werden verarbeitet möglicherweise mit dem Gebrauch von Gradeinteilung des Algorithmus, um die gemessene Prozessvariable anzuzeigen. produziert Methode den gleichen eingestuften Ertrag.
Dieses Modul ist von mit einem örtlich festgelegten oder modularen Prüfer der Hardware-Art verwendet werden SLC 500 kompatibel. Die örtlich festgelegte Hardware-Version von SLC 500 kommt mit eingebetteten Ein-n/Ausgabekanäle mit begrenzten Expansionsfähigkeiten. Der modulare Hardware SLC 500 PLC kennzeichnet ein völlig modulares und kundengerechtes System.
Dieses Modul hat eingebauten LED-Indikator für die Anzeige des Status jedes Kanals und des Gesamtstatus der Operation des Moduls. Dieses liefert schnelle Moduldiagnose, die möglicherweise auch über die Diagnoseunterbrechung des Prüfers erreicht wird. Dieses System des Berichtes gewährt schnelleren Störungssuchezeitraum und erhöht die Verfügbarkeit des Moduls.
Mehr Informationen:
| Fahrgestellestandort |
Irgendein Input-/Outputmodulschlitz ausgenommen Schlitz 0 |
| Rückwand-Strom |
(5 Volt) 35 MA; (24 Volt DC) 85 MA |
| Sprungantwort |
60 Millisekunden |
| Umwandlungsart |
Delta-Sigma-Modulation |
| Anwendungen |
Kombination 120 Volt Wechselstrom-Input/Output |
| Konverter-Entschließung |
Bit 16 |
| Kabellängen |
0,5, 1, 2,5 oder 5,0 Meter. |
| Wiederholbarkeit |
±1 LSB |
| UPC |
662073735908 |
| Nichtlinearität |
0,01% |
| UPC |
10662073735905 |
| UNSPSC |
32151705 |
Ein anderes Modul: SLC 500 Digital Input-/Outputmodule gaben Katalog-Zahlen ein1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Ertrag-Katalog-Zahlen1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Kombinations-Input/Output Katalog-Zahlen1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
