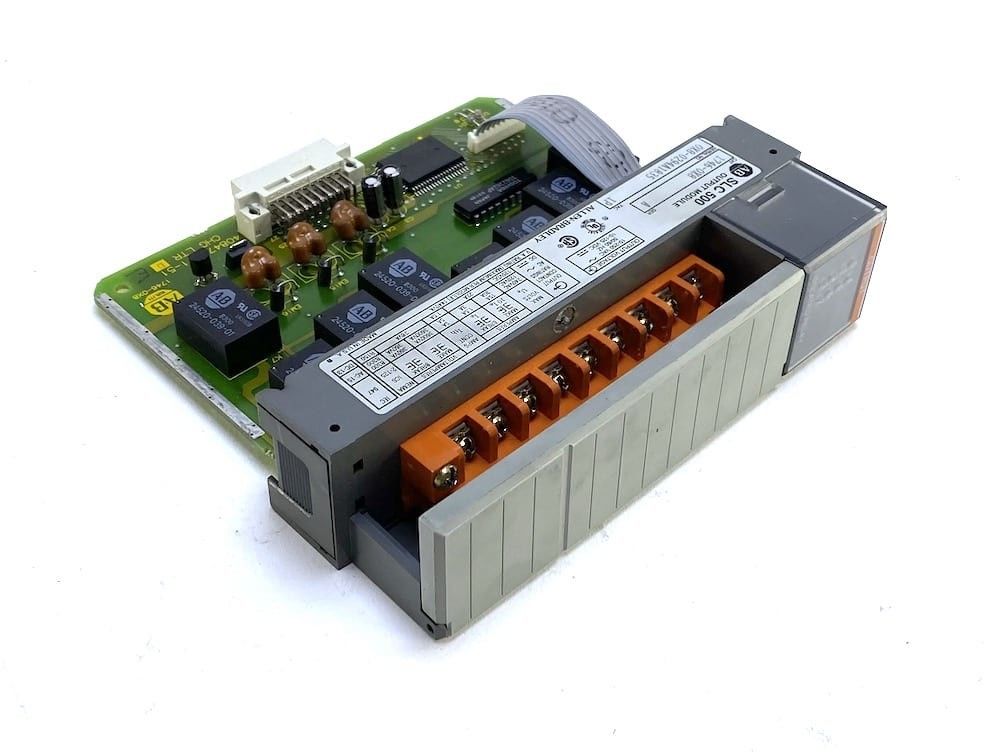

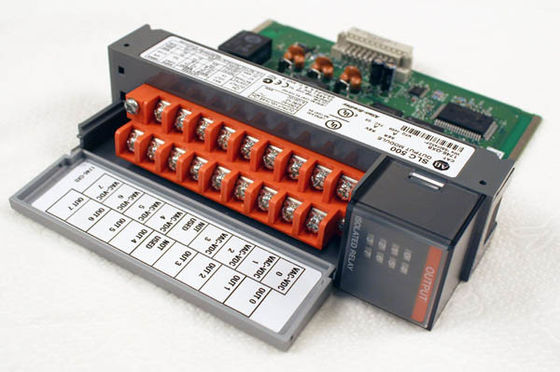

LOKALISIERTES RELAIS SLC 500 AB 1746-OX8 AUSGABEMODUL 8 PUNKT 50/60 HZ
Über 1747-ASB:
Der AB 1746-OX8 ist ein Kontaktausgabemodul unter der Familie SLC 500 von programmierbaren Prüfern. Das 1746-OX8 hat 8 lokalisierte hoch-gegenwärtige Relaiskontaktertrag. Es hat eine Funktionierenspannung, die zwischen Wechselstrom DC 5-125V und 5-265V sich erstreckt. Zusätzlich funktioniert das 1746-OX8 an einem Rückwandstrom von 85mA an DC 5V und an 90mA an Wechselstrom 24V. Die Wärmeableitung für das Modul ist 0.825W pro Punkt. Minimale Ableitungsmaße an 2.590W mit insgesamt 8.60W.
Das 1746-OX8 hat eine einzelne Verzögerung der maximalen widerstrebenden Last von 10.0ms wenn AN und von 10.0ms wenn WEG. Stromaufnahme der Rückwand für das Modul ist 0.085A an DC 5V und an 0.090A an DC 24V. Darüber hinaus hat das Modul ein maximales Ausschaltdurchsickern 0mA und einen minimalen Lastsstrom von 10mA an DC 5V. Der stationäre Gleichstrom pro Modul muss begrenzt sein, um die Modulenergie an der Überschreitung von 1440VA zu verhindern. Das 1746-OX8 hat eine Relaiskontaktbelastung von 30A an Maximum Wechselstrom-120V mit einem Bruch von 3.0A an Wechselstrom 240V und eine Relaiskontaktbelastung von 15A mit einem Bruch von 1.5A. Darüber hinaus hat das 1746-OX8 eine Relaiskontaktbelastung von 0.22A und von 1.2A an DC DC 125V und 24V beziehungsweise.
Das 1746-OX8 hat eine Klasse 1, die in einer gefährlichen Umwelt verwendet zu werden Aufschrift der Abteilung 2. Die Betriebstemperatur für die Strecken 1746-OX8 zwischen 0-60º C (32-140º F) und die inoperativen Temperaturspannen zwischen -40-85º C (- 40-185º F) bei kondensationsfreier Betriebsfeuchtigkeit 5-95%. Das Modul befolgt den Standard NEMA-CS-232 für Geräuschstandards. Das 1746-OX8 hat eine funktionierende Erschütterungsverschiebung von 0,015" Spitze mit einer Geschwindigkeit von 5-57 Hz mit einer Beschleunigung von 2.5g an 57-2000Hz. Es hat einen funktionierenden Schock von 10g und von Isolierung 1500V.
Das Modul ABs 1746-OX8 ist ein Kanal SLC 500, zum des lokalisierten Relaisausgabemoduls zu lenken. Der Betriebstemperaturbereich für das Modul ist 32 bis 140 Grade Fahrenheit. Die inoperative Temperaturspanne ist -40 bis 185 Grade Fahrenheit. Die empfohlene kondensationsfreie Betriebsfeuchtigkeitsstrecke ist 5 bis 95%. Die bewertete Störsicherheit entspricht dem Standard NEMA ICS 2-230. Die funktionierende Erschütterungsbewertung ist 0,015 Zoll Verschiebung bei 5 bis 57 Hertz. Die funktionierende Schockbewertung für das Modul 1746-OX8 ist 10 G., welches das Modul durch das UL bestätigt wird, CSA- und CER-Standards. Die bewertete Wärmeableitung pro angezogenen Punkt für das Modul ist 0,825 Watt. Die minimale Wärmeableitung, wenn keine Feldenergie angewendet wird, ist 2,59 Punkte. Die Gesamtwärmeableitung für das Modul, wenn alle Ertrag angezogen werden, ist 8,6 Watt.
Das Modul 1746-OX8 hat 8 einzeln lokalisierte Ertrag. Bei 24 Volt DC-Rückwandspannung, verbraucht das Modul 0,09 Ampere von gegenwärtigem und bei 5 Volt DC-Rückwandspannung, verbraucht das Modul 0,085 Amps. Im Ein-Zustand ist die Signalverzögerung mit einer maximalen widerstrebenden Last 10 Millisekunden. Im Ausschalt ist die Signalverzögerung für die maximale widerstrebende Last 10 Millisekunden. Der funktionierende Spannungsbereich mit einer 5 Volt DC-Versorgung ist 5 bis 125 Volt und mit einer 24 Volt DC-Versorgung, ist er 5 bis 265 Volt. Das Höchstausschaltdurchsickern ist 0 Milli-Amperes. Die Untergrenze des empfohlenen Lastsstroms ist 10 Milli-Amperes bei 5 Volt DC. Bei 120/240 Volt Wechselstrom, ist der stationäre Gleichstrom pro Punkt 2,5 Amps. Bei 125 Volt DC, ist der stationäre Gleichstrom pro Punkt 1 Ampere und bei 24 Volt DC, ist der stationäre Gleichstrom pro Punkt 2 Amps.
Mehr Informationen:
| Hersteller |
AB/Rockwell Automation |
| Reihe |
SLC 500 |
| Teilnummer |
1746-OX8 |
| Produkt-Art |
Ausgabemodul |
| Ertrag-Art |
Relaisausgaben |
| Ertrag |
8 |
| Betriebstemperatur |
32 bis 140 Grade Fahrenheit |
| Lagertemperatur |
-40 bis 185 Grade Fahrenheit |
| Gesamtwärmeableitung |
8,6 Watt |
| Wärmeableitung pro Punkt |
0,825 Watt |
-
Überprüfen Sie Veröffentlichung auf Fehlercodes und -erklärungen zur Bedeutung dieser Codes.
-
Stellen Sie sicher, dass Dip-Schalter richtig, Veröffentlichung helfen auch bei diesem Prozess konfiguriert sind.
-
Überprüfen Sie, um zu sehen, dass das RIO-Kabel richtig an beiden Enden beendet wird.
-
Kontrollieren Sie sichtlich RIO-Kommunikationen verkabeln für Schäden, wenn möglich.
-
Wenn ein Scanner-Modul verwendet wird, sicher zu sein, die Konfiguration sowie G-Daten nochmals zu prüfen, die bei der Programmierung verwendet werden
-
Sichtprüfen das Modul auf Schaden wie gebranntem defektem Brett der Herauskomponenten sowie beenden Sie Stifte, die in die Rückwand einfügen.
-
Stellen Sie sicher, dass das Gestell, dass das ASB-Modul in verstopft wird, in der guten Arbeitsbedingung ist
Ein anderes Modul: SLC 500 Digital Input-/Outputmodule gaben Katalog-Zahlen ein1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Ertrag-Katalog-Zahlen1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Kombinations-Input/Output Katalog-Zahlen1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
