Beschreibung

Pegelregler DLC3010 Digital

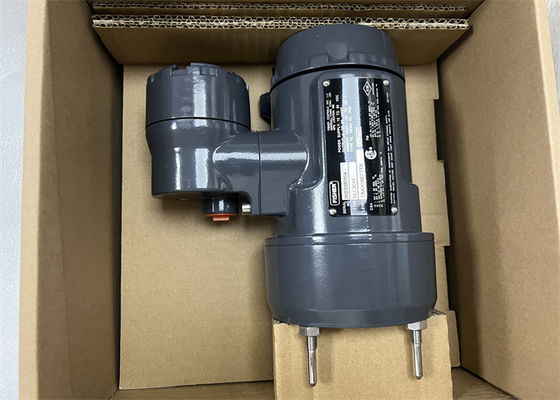

Digitale Pegelregler DLC3010 (Abbildung 1 ‐ 1) werden mit Niveauschaltern benutzt, um Füllstand, das Niveau der Schnittstelle zwischen zwei Flüssigkeiten oder flüssige Dichte (Dichte) zu messen. Änderungen im Niveau oder in der Dichte üben einen Auftrieb auf einem Pegelregler Introduction und Spezifikationen D102748X012 DLC3010 Digital displacer 4 im August 2020 aus, das die DrehmomentRöhrenachse dreht. Diese Drehbewegung wird am digitalen Pegelregler angewendet, umgewandelt zu einem elektrischen Signal und digitalisiert. Das digitale Signal wird zurück zu einem 4 ‐ 20 MA analogen elektrischen Signal kompensiert und verarbeitet pro Benutzerkonfigurationsanforderungen und umgewandelt. Das resultierende Stromabgabesignal wird zu einer Anzeige oder zu einem Stellglied geschickt.

Digitale Pegelregler DLC3010 in Verbindung stehen, mikroprozessorgesteuerte Niveau, Schnittstelle oder Dichte, die Instrumente abfragt. Zusätzlich zur normalen Funktion der Lieferung eines ‐ 4 20 Milli-Ampere geben gegenwärtiges Signal, digitale Pegelregler DLC3010, unter Verwendung des HIRSCH-Übertragungsprotokolls, den einfachen Informationszugang, der zur Prozessoperation kritisch ist. Sie können Informationen vom Prozess, vom Instrument, oder vom Sensor unter Verwendung eines Feld-Sprechers mit den Gerätbeschreibungen (DDS) gewinnen kompatibel mit digitalen Pegelreglern DLC3010. The Field-Sprecher wird angeschlossen möglicherweise am digitalen Pegelregler oder an einem FeldAnschlusskasten. Unter Verwendung des Feld-Sprechers können Sie einige Operationen mit dem digitalen Pegelregler DLC3010 durchführen. Sie können verhören, zu konfigurieren, zu kalibrieren, oder prüfen Sie den digitalen Pegelregler. Unter Verwendung des HIRSCH-Protokolls können Informationen vom Feld in Kontrollsysteme integriert werden oder auf einer einzelnen Schleifenbasis erhalten werden. Sind digitale Pegelregler DLC3010 entworfen, um Standard- pneumatisches und Elektro-‐ pneumatische waagerecht ausgerichtete Übermittler direkt zu ersetzen. Bringen digitale Pegelregler DLC3010 an einer großen Vielfalt von eingesperrten und cageless 249 Niveauschaltern an. Sie bringen an Art Niveauschalter das displacer anderer Hersteller durch den Gebrauch der Befestigungsadapter an. 249 eingesperrte Sensoren (sehen Sie Tabelle 1 ‐ 6)? 249, Sensoren 249B, 249BF, 249C, 249K und 249L Seiten-‐ Berg auf dem Schiff mit dem displacer brachten innerhalb eines Käfigs außerhalb des Schiffes an. (Das 249BF sperrte Sensor ist verfügbar nur in Europa, Mittlere Osten und in Afrika.) ein, 249 Cageless-Sensoren (sehen Sie Tabelle 1 ‐ 7)? Sensoren 249BP, 249CP und 249P Spitzen-‐ Berg auf dem Schiff mit dem displacer, das unten in das Schiff hängt. ? Berge ‐ Seite des Sensors 249VS auf dem Schiff mit dem displacer, das heraus in das Schiff hängt. ? Oblate 249W ‐ Art-Sensor bringt auf ein Schiff an, oder auf Kunden lieferte ein ‐ Käfig.

Spezifikationen

Spezifikationen für den digitalen Pegelregler DLC3010 werden in Tabelle 1 ‐ 1. Spezifikationen für die 249 gezeigt, die Sensor in Tabelle 1 ‐ 3. gezeigt werden.

Spezifikt.:

Verfügbar

Pegelregler der Konfigurations-DLC3010 Digital: Berge auf den eingesperrten und cageless 249 Sensoren. Sehen Sie Tabellen 1 ‐ 6 und 1 ‐ 7 und Sensor-Beschreibung. Funktion: Übermittler-Übertragungsprotokoll: HIRSCH

Eingegebener Signalpegel, Schnittstelle oder Dichte: Drehbewegung der DrehmomentRöhrenachse proportional zu den Änderungen im Füllstand, Trennebene oder Dichte, die den Auftrieb eines displacer ändern. Prozesstemperatur: Schnittstelle für 2 ‐ oder 3 ‐ Draht das 100-Ohm-Platin FTE für die Abfragung von Prozesstemperatur oder optionales Benutzer ‐ trugen Zieltemperatur ein, um Änderungen, in der Dichte zu entschädigen zu ermöglichen

Ausgangssignal

Entsprechung: ‐ 4 20 Milli-Amperes DC (? direktes Aktion-Erhöhungsniveau, Schnittstelle oder Dichte erhöht Ertrag; oder? Rückaktion-erhöhungsniveau, Schnittstelle oder Dichte verringert Ertrag)

Hohe Sättigung: 20,5 MA

Niedrige Sättigung: 3,8 MA hohe Warnung: 22,5 MA

Niedrige Warnung: 3,7 MA

Nur eins der oben hoch- niedrigen Warnungsdefinitionen ist in einer gegebenen Konfiguration verfügbar. NAMUR-Ne 43 konform, wenn hohes Alarmniveau vorgewählt wird. Digital: HIRSCH HIRSCH-Widerstandanforderungen 1200 Baud FSK (die Frequenzverschiebung befestigt) muss getroffen werden, um Kommunikation zu ermöglichen. Gesamtweichenwiderstand über den Vorlagengerätverbindungen (ausschließlich des Haupt- und Übermittlerwiderstands) muss zwischen 230 und 600 Ohm sein. Der Übermittler HIRSCH empfangen Widerstand wird definiert wie:

Rx: Ohm 42K und

CX: 14 N-Düngung

Merken Sie das in der Punkt-zu-Punktkonfiguration, analog und das digitale Signalisieren sind verfügbar. Das Instrument wird zu Information digital gefragt werden oder gelegt möglicherweise in Einpunktbetrieb, um unerwünschte Prozessinformationen regelmäßig digital zu übertragen. Im multi ‐ Tropfenmodus wird der Ausgangsstrom bei 4 MA geregelt, und nur digitale Kommunikation ist verfügbar
