| Modusname |

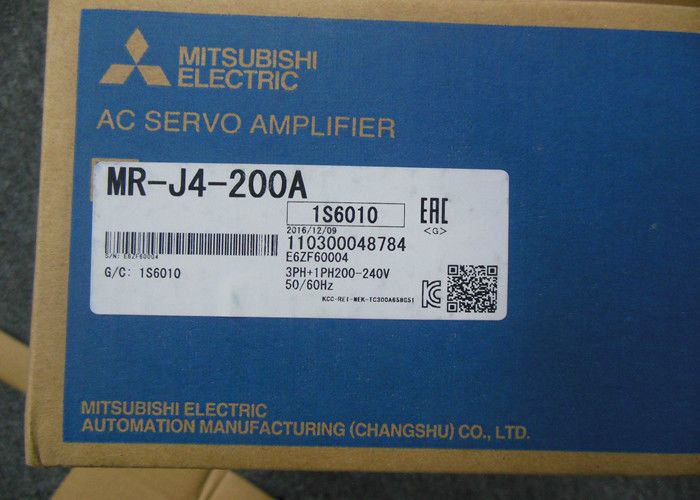

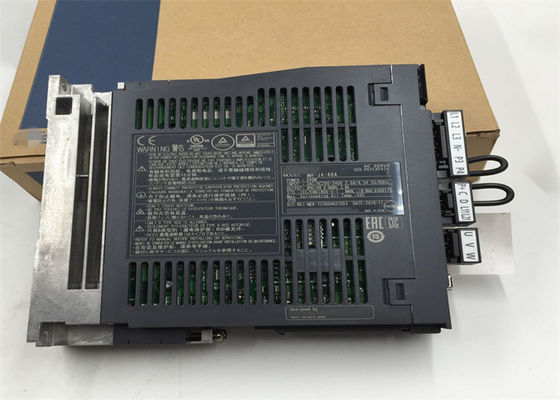

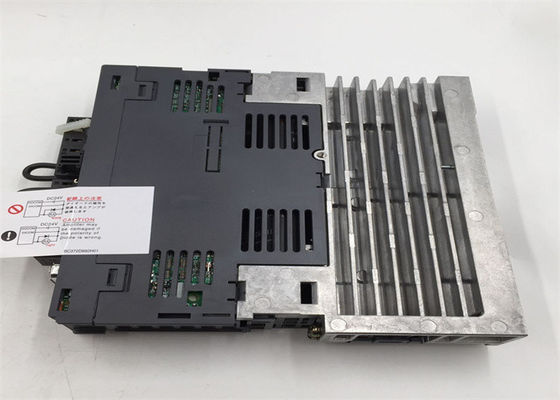

MR-J4-200A |
| Auf Lageres Einzelteil |
S |
| Ertrag |
Nennspannung |
3-phasige 170 VAC |
| Nennstrom (a) |
11,0 |
|
Hauptstromkreis
Energie
Versorgung
|
Spannung/Frequenz |
3-phasige 200 VAC bis 240 VAC, 50/60 Hz |
| Nennstrom (a) |
10,5 |
| Zulässige Spannungs-Schwankung |
3-phasige 170 VAC bis 264 VAC |
| Zulässige Frequenz-Schwankung |
±5% Maximum |
|
Steuerung
Stromkreis
Energie
Versorgung
|
Spannung/Frequenz |
1-phase 200 VAC bis 240 VAC, 50/60 Hz |
| Nennstrom (a) |
0,2 |
| Zulässige Spannungs-Schwankung |
1-phase 170 VAC bis 264 VAC |
| Zulässige Frequenz-Schwankung |
±5% Maximum |
| Leistungsaufnahme (W) |
30 |
| Schnittstellen-Stromversorgung |
24 VDC ±10% (erforderliche gegenwärtige Kapazität: 0,5 A (einschließlich Signal des Verbindungsstücks CN8)) |
| Last-seitige Kodierer-Schnittstelle |
Mitsubishi-Hochgeschwindigkeitsserienkommunikation |
|
Erträgliche verbessernde Energie der Einbauten
Verbessernder Widerstand (W)
|
100 |
| Steuermethode |
Steuer-/Stromregelungsmethode der Sinus-Welle PWM |
| Dynamische Bremse |
Einbauten |
| Schutzfunktionen |
Überstromabsperrvorrichtung, verbessernde Überspannungsabsperrvorrichtung, Überlastungsabsperrvorrichtung (elektronisches Thermal), Schutz der Servobewegungshitze, Kodiererfehlerschutz, verbessernder Fehlerschutz, Unterspannungsschutz, blitzschneller Netzausfallschutz, übergeschwindigkeitsschutz, übermäßiger Schutz des Fehlers, Magnetpolentdeckungsschutz, linearer Servosteuerungsstörungsschutz |
|
Position
Steuerung
Modus
|
Maximale eingegebener Impuls-Frequenz |
4 Mpps (wenn differenzialer Empfänger verwendet wird), 200 kpps (wenn Anwendung Open-Collector) |
| Positionierung des Feedback-Impulses |
Kodiererentschließung: 22 Bits |
| Befehls-Impuls-multiplizierender Faktor |
Elektronische Mehrfachverbindungsstelle des Gangs A/B, A: 1 bis 16777216, B: 1 bis 16777216, 1/10 < A="">
|
| Positionierung der kompletten Breiten-Einstellung |
0 Impuls zu den Impulsen ±65535 (Befehlsimpulseinheit) |
| Fehler übermäßig |
Rotationen ±3 |
| Drehmoment-Grenze |
Eingestellt durch Parameter oder externe Analogeingabe (0 V DC zu +10 Drehmoment V DC/maximum) |
|
Geschwindigkeit
Steuerung
Modus
|
Geschwindigkeitsregelungs-Strecke |
Analoges Geschwindigkeitsbefehl1:2000, internes Geschwindigkeitsbefehl1:5000 |
| Analoger Geschwindigkeitsbefehl gab ein |
0 V DC zu Geschwindigkeit ±10 V DC/rated (Geschwindigkeit bei 10 V ist mit veränderbar |
| Geschwindigkeits-Schwankungs-Rate |
±0.01% Maximum (Lastschwankung 0% bis 100%), 0% (Energieschwankung: ±10%)
±0.2%maximum (umgebende Temperatur 25 ± 10 Grad Celsius) nur wenn analoger Geschwindigkeitsbefehl verwendet wird
|
| Drehmoment-Grenze |
Eingestellt durch Parameter oder externe Analogeingabe (DC 0V zu +10 VDC-/maximumdrehmoment) |
|
Drehmoment
Steuerung
Modus
|
Analoger Drehmoment-Befehl gab ein |
Drehmoment 0VDCto±8VDC/maximum (Eingangsimpedanz: kohm 10 bis 12) |
| Höchstgeschwindigkeit |
Eingestellt durch Parameter oder externe Analogeingabe (0VDC zu ± 10 VDC/rated Geschwindigkeit) |
| Völlig Regelung |
Verfügbar in der Zukunft |
| Sicherheits-Funktion |
STO (IEC/EN 61800-5-2) |
| Kommunikations-Funktion |
USB: Schließen Sie ein Personal-Computer an (HERR Configurator 2 kompatibel) |
| Struktur (IP-Bewertung) |
Kraftabkühlen, offen (IP20) |
| Nahe Montage |
Möglich |
| Gewicht (Kilogramm) |
2,1 |
