INPUT-/OUTPUTmodul-GETRENNTER 8 PUNKT AC/DC GE-IC693MDL930 OUTPUT 120/240 VAC 5/24/125 VDC-RELAIS-NORMALERWEISE OFFENES

INPUT-/OUTPUTmodul-GETRENNTER 8 PUNKT AC/DC GE-IC693MDL930 OUTPUT 120/240 VAC 5/24/125 VDC-RELAIS-NORMALERWEISE OFFENES

Produktinformation GE IC697CPM790:

• INPUT-/OUTPUTmodul
• GETRENNT
• 8 PUNKT
• AC/DC OUTPUT
• 120/240 VAC
• 5/24/125 VDC
• RELAIS
• NORMALERWEISE OFFENES
• 4 AMPERE
• LOKALISIERT
• 8 KANAL-RELAISAUSGABE-MODUL
• 90-30 REIHE

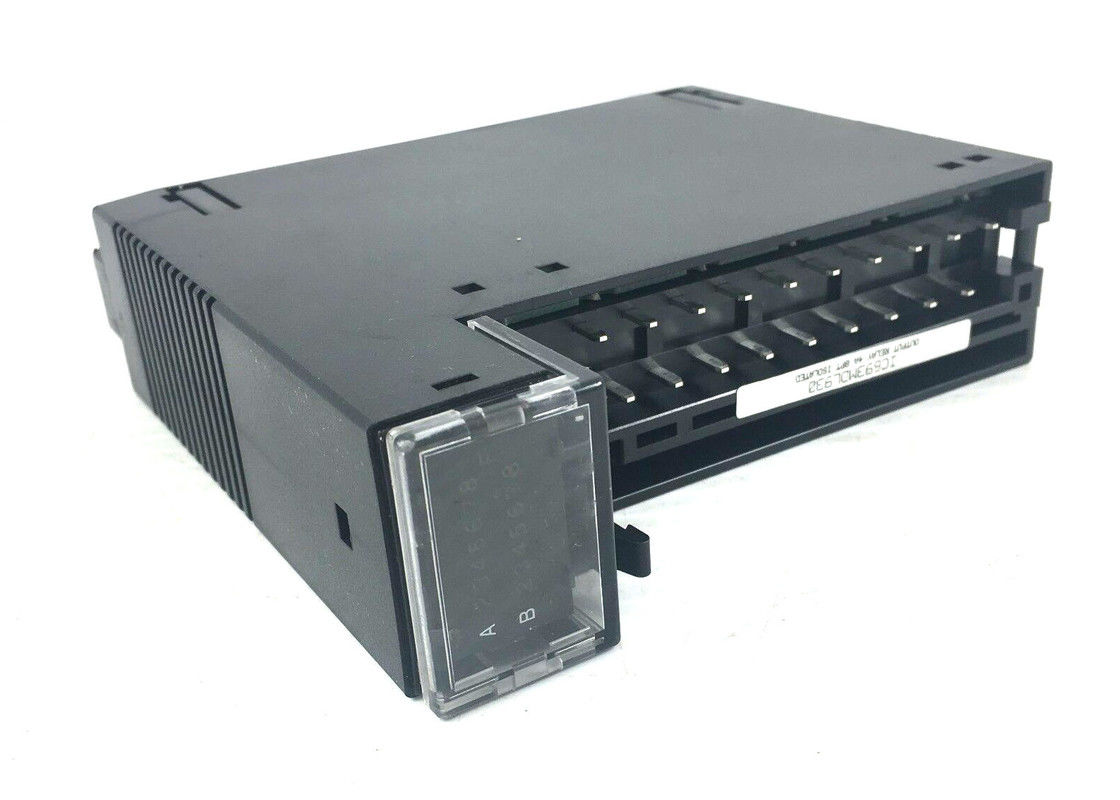

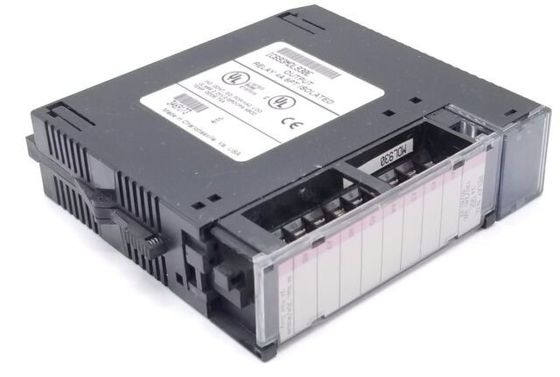

Das Modul GEs Fanuc IC693MDL930 ist ein lokalisiertes Relaisausgabemodul. Es ist mit der Reihe 90-30 PLC-Familie kompatibel und es kann in jeden freien Schlitz einer Grundplatte mit 5 Schlitzen oder mit 10 Schlitzen installiert sein. Acht normal-offene Relaiskanäle sind auf dem Modul verfügbar und sie können für die Kontrolle von verbundenen Benutzerlasten wie Solenoide, Indikatoren und Bewegungsstarter benutzt werden. Jeder Ausgabekanal hat eine Schaltstromkapazität von 4 Amps., die alle Ausgabekanäle von einander lokalisiert werden und jeder Kanal hat seinen eigenen allgemeinen Leistungsabgabeausgangsanschluß. Die Macht für die Feldgeräte muss von den Benutzern geliefert werden. Integrierte Sicherungen sind nicht auf dem Modul IC693MDL930 verfügbar. Ein LED-Indikator wird für jeden der Ausgabekanäle auf dem Modul IC693MDL930 zur Verfügung gestellt.

Das Modul IC693MDL930 ist für 24 Volt DC und 120/240 Volt Wechselstrom bewertet. Für DC Spannung ist der funktionierende Spannungsbereich von 5 bis 30 Volt DC, und für Wechselstrom, ist der funktionierende Spannungsbereich 5 bis 250 Volt Wechselstrom (bei 50 bis 60 Hertz). Die Feldseite zur Logikseitenisolierung auf dem Modul IC693MDL930 ist 1500 Volt. Die maximale Tragfähigkeit für das Modul IC693MDL930 ist 20 Ampere für UL-Installation. Die minimale Last ist 10 Milli-Amperes und der maximale Einschaltstrom ist 5 Amps. Das Maximum auf und weg von Antwortzeiten sind beide 15 Millisekunden. Die interne Stromaufnahme von den 5 Volt RückwandEnergiequelle ist 6 Milli-Amperes, wenn alle Ertrag eingeschaltet sind. Die interne Stromaufnahme von den 24 Volt Rückwand ist 70 Milli-Amperes, wenn alle Ertrag eingeschaltet sind. Der Betriebstemperaturbereich für das Modul IC693MDL930 ist 0 bis 50 Grad Celsius.

Das IC693MDL930 ist ein getrenntes Ausgabemodul, das ein Teil der Reihe 90-30 programmierbare Reihe des Logik-Prüfers (PLC) ist, früher hergestellt durch GE Fanuc, jetzt unter Emerson Automation. Dieses Modul ist eine Einzelschlitzbreite, acht (8) einzeln lokalisierter normalerweise offener Kontakt (N.O.) von Ertrag der Form A, die für Gebrauch mit der Reihe 90-30 modulare und eingebettete Modulversammlungen der Zentraleinheit (CPU) als lokale und verteilte Input-/Outputkomponente kompatibel sind. Zusätzlich stützt dieses Modul auch die modernen RX3i- und RX7i-Systeme als verteilte Ausgabemodule. Dieses Modul ist für Gebrauch mit Bewegungsstartern, magnetbetätigten Geräten und Anzeigelampen kompatibel.

Die Ertrag des Kontaktes IC693MDL930 haben die gegenwärtigen Bewertungen von 4 Amperen, maximal für widerstrebende Lasten pro Punkt; 2 Ampere für Versuchsaufgabenlasten pro Punkt und 20 Ampere pro Modul für UL-Installationen, während die minimale Last des Moduls 10 MA ist. Jeder Kontaktertrag ist an den Nennspannungen von 24 VDC und von 120/240 VDC funktionell, während funktionierende Spannungsbereiche 5-30 VDC/5-250 VAC bei einer Frequenz von 50/60 Hz sind. Er erzeugt auch einen maximalen Einschaltstrom von 5 Amperen, während die maximale KanalAntwortzeit Frau 15 für beide auf und weg von Schrittumschlag ist.

Dieses Modul hat eine interne Leistungsaufnahme von 6 MA mit allen Ertrag von einem 5Voltbus auf der Rückwand und von 70 MA mit allen Ertrag vom Bus des Relais 24V auf der Rückwand. Mit einzelner Isolierung kann jeder Ausgabekanal an den verschiedenen Spannungen funktionieren, die maximale Betriebsflexibilität bereitstellen. Die Isolierungsbewertungen des Moduls sind 1500 Volt zwischen der Feldseite und Logikseite und 500 Volt zwischen Kanälen.

Eigenschaften:
Einzelne Schlitz CPU
? Stellt 1 MBYTE des Batterie-unterstützten Gedächtnisses in zur Verfügung
der gleiche Schlitz (bis 512 Kbytes verfügbar für
Leiterdiagramm-Anwendungsprogramm)
? Stützgleitkomma-Berechnungen
? Bis zum getrennten Input 12K und zu den Ertrag (irgendeine Mischung -
nur Simplexmodus); 2048 wählten getrennten Input, 2048
gewählte getrennte Ertrag
Bis zu den Analogeingaben 8K (nur Simplexmodus) und
8K Analogergebnise (nur Simplexmodus); 1024 wählten
Analogeingaben
? 0,4 Mikrosekunden pro boolesche Funktion
? 64 MHZ, Mikroprozessor 80486DX2
? Unterstützungs-IC660/IC661 Input/Output Input/Output (und IC697 im Simplexmodus einzig)
? Programmiert durch MS-DOS oder Windows-Software
Produkte, die auf Windows 95 oder Windows laufen
NT über Ethernet TCP/IP oder durch das SNP
Hafen.
? Konfigurierbares Daten- und Programmgedächtnis
? Batterie-unterstützte Kalenderuhr
? Dreiwegbetriebsartschalter
? Kontrollierter Zugang des Passwortes
? Fernprogrammierer keyswitch Gedächtnis
Schutz
? Vier Status LED
