Spitzenstrom AB 2198-H008-ERS2 6,3 Ampere gab 1 und 3 Phase 190 - 528 VAC der Input aus

Spitzenstrom AB 2198-H008-ERS2 6,3 Ampere gab 1 und 3 Phase 190 - 528 VAC der Input aus

Über 2198-H008-ERS2:

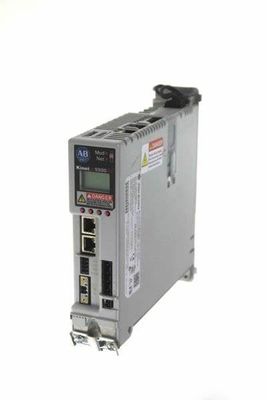

Der AB 2198-H008-ERS2 ist ein Servo-Antrieb Ethernets I/P Kinetix 5500. Dieser Antrieb kennzeichnet einen integrierten VerdoppelungdFV-Anschluss des Ethernets I/P, die diesem Antrieb ermöglichen, an ein vorhandenes Ethernet-Netzwerk zum Zweck der Implementierung von Integration und von integriertem sicherem Drehmoment weg von der Funktionalität (STO) anzuschließen. Dieser Antrieb ist Operation, wenn er mit Effektivwert 195… 264V geliefert wird, einphasig (nom 240V); Effektivwert Effektivwert 195… 264V, dreiphasig (nom 240V) und 324… 528V, dreiphasig (nom 480V).

Diese Eingangsspannungen ermöglichen dem Antrieb, die Ausgangsleistungs- und gegenwärtigen Bewertungen von 0,5 Kilowatt bei Effektivwert 195… 264V zu liefern, einphasig; 0,8 Kilowatt bei Effektivwert 195… 264V, dreiphasig und 1,6 Kilowatt bei Effektivwert 324… 528V, Dreiphasen- sowie Dauerleistungs-Strom (0-peak) von 3,5 A, Dauerleistungs-Strom (Effektivwert) von 2,5 A, Höchstleistungs-Strom (0-peak) von 8,8 A und Höchstleistungs-Strom (Effektivwert) von 6,25 A.

Dieser Antrieb stützt Integration zu ControlLogix 5570, zu ControlLogix 5580, zu CompactLogix 5370 oder zu CompactLogix 5380 Prüfer, die den Studio 5000 Logix-Designer verwenden. Dieses ist die Premiereintegrationsmethode, in der Antriebsparameter das Teil des Anwenderprogramms und durch den Logix-Prüfer verarbeitet werden können. Dieses ermöglicht dynamische Antriebskonfiguration und -aufgaben und setzt den Bedarf der menschlichen Intervention und der Prozessunterbrechung herab.

Die verfügbaren Verbindungsstücke, die zu diesem Antrieb installiert sind, sind Verbindungsstück des Bewegungsfeedbacks (MF), Digital-Input (IOD) Verbindungsstück, Bewegungsbrems(weil) Verbindungsstück, Verbindungsstück des Shunts (RC), Verbindungsstück DER Wechselstrom-Eingangsleistung (IPD), Verbindungsstück DC-Busses (DC) (unter Abdeckung), Verbindungsstück der zugeführten Energie des Steuereingangs 24V (CP) und Verbindungsstück der Leistungsstärke (Parlamentarier). Dieser Antrieb stützt null stapelnde Installation, die ideal in den minimalen und festen Gremiumsräumen benutzt wird.

Der Antrieb funktioniert in den verschiedenen Konfigurationen, alleinstehend und Multiachsen: geteilte AC-/DCkreuzung teilte AC/DC, geteilten Wechselstrom und geteiltes DC. Sie versieht eine kosteneffektive Bewegungslösung und liefert Hochleistung und Ersteigbarkeit mit den Bewegungswicklungen, die an Antriebsleistungen für optimiertes Systembearbeiten angepasst werden (0,6 Kilowatt bis 1,6 Kilowatt).

Das Mittelbereicharchitekturportfolio erhöhend, wird dieses Bewegungssystem entworfen, um mit CompactLogix 5370 Prüfer anzuschließen und laufen zu lassen, indem man Umwelt des Studios 5000 verwendet und die integrierte Bewegung in EtherNet-/IPnetz stützt. Studio 5000 Logix-Designeranwendung, Version 24,00 oder späteres sollte verwendet werden. Mit dem Nutzen dieses Bewegungssystems, können Bewegungsanwendungen auf einer einzelnes Steuerplattform laufen gelassen werden, indem man ein einzelnes Netz verwendet und den Entwurf, die Operation und die Wartung der Ausrüstung vereinfacht. Die Eigenschaft, die heraus über dieses Servo-Antriebsmodell steht, ist sein sicheres Drehmoment-weg über seine EtherNet-/IPnetzfähigkeit.

Diese Eigenschaft arbeitet gewöhnlich herein indem sie das GuardLogix 5570 oder Sicherheitsprüferfrage Vertrag GuardLogix 5370 ein sicherer Befehl des Drehmoments-Weg (STO) über dem EtherNet-/IPnetz hat; das 2198-H008-ERS2 integrierte Sicherheits-Antrieb durchführt dann den Befehl.

• SERVO-ANTRIEB

• KINETIX 5500

• 195-264 / 324-528 VAC

• PHASE 3

• W/SAFETY

Gewöhnlich ist ein Lastsstrom nicht konstant. Er unterscheidet sich im Laufe der Zeit. Für Impulslastskompatibilität müssen folgende Regeln getroffen werden:

a) Die Impulsleistungsnachfrage muss unter 150% der Nennleistung sein.

b) Die Dauer der Impulsleistung muss als die gewährte Leistungserhöhungs-Zeit kürzer sein. (sehen Sie Ausgangsteil)

c) Der durchschnittliche (R.M.S.) Ausgangsstrom muss unterhalb des spezifizierten Dauerleistungsstroms sein. Wenn der R.M.S-Strom höher ist, reagiert die Einheit mit einer thermischen Abschaltung nach einer Weile. Benutzen Sie die max. Arbeitszykluskurve (Abb. 27-2) um zu überprüfen ob der Durchschnittsleistungsstrom unterhalb des Nennstroms ist.

d) Für Höhen verringern höher als 2000m das Impulsladen (30W/1000m) oder die umgebende Temperatur

Folgen Sie diesen Schritten, um den Antrieb in Einzelachsenkonfigurationen anzubringen.
1. beobachten Sie diese Freigabenanforderungen, wenn ein einzelner Antrieb zur Platte angebracht wird:
• Zusätzliche Freigabe wird für Kabel und Drähte oder das Teilenbusverbindungssystem, das an die Spitze des Antriebs angeschlossen wird angefordert.
• Zusätzliche Freigabe wird angefordert, wenn andere Geräte über und/oder unterhalb den Antrieb installiert und Freigabenanforderungen von ihren Selbst haben sind.
• Die zusätzliche Freigabe, die gelassen werden und das Recht des Antriebs wird angefordert, wenn sie neben empfindlicher Ausrüstung der Geräusche oder sauberen Drahtweisen angebracht werden.
• Die empfohlene minimale Kabinetttiefe ist 300 Millimeter (11,81 Zoll.).

1606-XLE120E u. 1606-XLE120EC 24V, 5A; Einphasig-Input
Anweisungen für Zweiphasenoperation:
A), wird a-Phase, zum der Verbindung in Phasen einzuteilen gewährt, solange die Lieferungsspannung unter 240V (+10%) ist.
B) verwenden eine Sicherung oder einen Leistungsschalter, um den n-Input zu schützen. Der n-Input wird innerlich geschützt und wird in diesem Fall nicht an einen heißen Draht angeschlossen

Adisadvantages:
A. Die fehlerhafte Stromversorgung kann nicht erkannt werden. Die grüne LED ist noch eingeschaltet, da sie von der anderen Stromversorgung Rück-betrieben ist.
B. Es umfasst nicht Ausfälle wie ein interner Kurzschluss in der Sekundärseite der Stromversorgung. In solch einem - praktisch fast unmöglich - Fall wird die defekte Einheit eine Last für die andere Stromversorgung und die Ausgangsspannung kann nicht mehr aufrechterhalten werden.

Ein anderes Modul:
SLC 500 Digital Input-/Outputmodule gaben Katalog-Zahlen ein
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Ertrag-Katalog-Zahlen
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Kombinations-Input/Output Katalog-Zahlen
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
