22C-D022N103 AB Variable Frequency Inverter Wechselstrom-Antrieb 11 Kilowatt
Wechselstrom-Antrieb, Input Wechselstrom-11 Kilowatt (15 HP), 480V, 3 pH, 50-60 Hz, 22 A Ertrages, IP20-, UL-NEMAart offen, Platten-Montage, mit PID, System-Bindung PIP Algorithms AndFire herein Feld C, 0,98 PF, integrale Tastatur und geführte Anzeige, RS485, örtlich festgelegte Verteiler-Verbindungen.
Technische Spezifikationen für 22C-D022N103
Marke AB
Optionale Übertragungsprotokolle: BacNet; LonWorks; ProfiBus; Ethernet; DeviceNet; ControlNet
Eingebauter DFV-Anschluss: RS485
Einschließungs-Bewertung: IP20/offene Art NEMA-ULs
Installation: Platten-Berg
Eingebettetes Input/Output: Getrennter Input: Sieben (7) Wanne/Quellgetrennte Ertrag: Ein (1) offener Ertrag; Zwei (2) Form C tritt mit Analogeingabe in Verbindung: (2) zwei Analogeingabe 0-10VDC; 0 - Analogergebnis 20mA: (2) zwei Analogeingabe 0-10VDC; 0 - 20mA
Steuermethode: V/Hz, Belegausgleich, Prozess PID
Anwendbare Bewegungsbewertung: HP 15,0 (11,0 KILOWATT)
Ausgangsspannung: 0-460VAC
Eingangsstrom: 23 A
Eingegebene Phase: 3-phasig
Hersteller: Rockwell Automation/AB
| Ausgangsstrom |
22 A |
| Eingangsspannung |
342-528VAC |
| Teilnummer/Katalog nein. |
22C-D022N103 |
| Produktserie |
Powerflex 400 |
| Produkt-Art |
Fan-u. Pumpen-Antrieb |
| Pferdestärken |
15 |
| Phase |
Dreiphasig |
| Einschließung |
Platten-Berg - IP20, NEMA-/ULart öffnen sich |
| Stromstärke |
22 Ampere |
| Feld |
Größe C |
| Input |
Integrale Tastatur |
Über 22C-D022N103

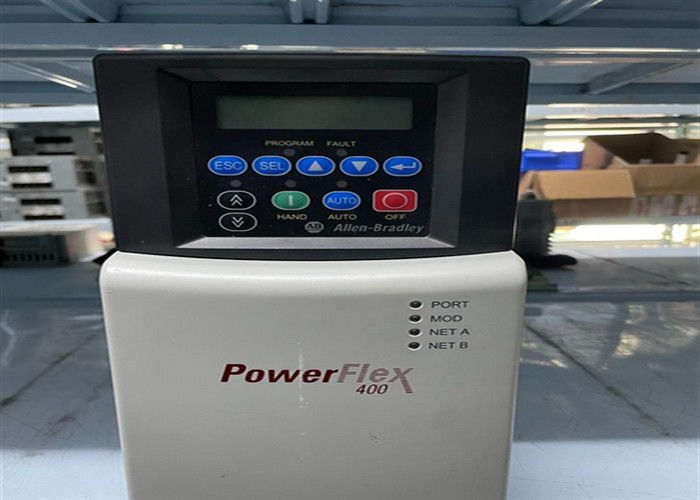

Der AB 22C-D022N103 ist ein Teil der 380 bis 480 Volt Wechselstroms, 3-phasiges PowerFlex 400 justierbare Frequenz Wechselstrom-Antriebsreihe. Es ist ein kosteneffektiver Antrieb, ideal benutzt für Fan- und Pumpengeschwindigkeitsregelung in den variablen Drehmomentfan- und -pumpenanwendungen, und seine breite Palette von eingebauten Eigenschaften erlaubt schnelle und nahtlose Integration. Dieses Platten-Bergmodul 11 Kilowatt (15 HP) bewertete hat Wechselstrom - Größe Rahmen und 22 ein Ausgangsstrom. Es kommt mit einer ungefilterten Schadstoffklasse und einer integralen Tastatur mit zwei Linien von 16 Charakteren jede zusätzlich zu seiner LCD-Anzeige mit LED-Indikatoren für einfache Systemkonfiguration und Störungsstatusüberwachung.
Der justierbare Frequenz 22C-D022N103 Wechselstrom-Antrieb hat eine eingebettete zusätzliche Motorsteuerungseigenschaft, die die Operation von bis drei zusätzlichen Linie-begonnenen Motoren erlaubt, neben dem direkt kontrollierten Motor. Wenn diese Funktionalität ermöglicht wird, wird ein Feedback und ein Bezugssignal durch den PID, die Geschwindigkeit des Antrieb-kontrollierten Motors zu justieren benutzt. Wenn die Kapazität dieses Anfangsmotors nicht die Produktnachfrage befriedigt, stellt der Antriebsprüfer automatisch einen zusätzlichen Motor an. Eine anhaltende Zunahme der Nachfrage leitet den Anfang von zusätzlichen Motoren ein, bis die Nachfrage befriedigt worden ist. Ähnlich wenn Nachfrageabnahmen, ein zusätzlicher Motor gestoppt wird und die zusätzliche Eigenschaft PowerFlex lädt Antrieb-kontrolliertes Motordrehzahl auf. Das Modul 22C-D022N103 hat ein IP20, offene Art Einschließung NEMA/UL für herkömmliche Montage innerhalb oder außerhalb eines Schaltschrankes in einer Celsius (113 Grade Fahrenheit) Zone der umgebenden Temperatur von 45 Grad. Dieses kann zu einem IP30-, NEMA-/ULtyp 1 verbessert werden Einschließung mit einer zusätzlichen oberen Abdeckung und optionale Rohrkastenausrüstungen. Flexibilität in der Installation dieses Moduls wird durch die UL-Plenumsbewertung verbessert, die direkte Montage in ein Klimaanlagesystem erlaubt.
Das 22C-D022N103 wird besonders für Operation mit industrieller Fan- und Pumpenanwendung, die allgemein in der Anwendung der Heizung Ventillation und der Klimaanlage (HVAC), des Wassers und des Verschwenders gefunden werden, Kraftwerk, Bergbau, Herstellung und kann andere Industrien optimiert.
Das 22C-D022N103 ist alias ein variabler Frequenz-Antrieb (VFD) oder variable Geschwindigkeits-Antriebe (VSD). Es liefert Modulationsgeschwindigkeitsregelung, indem es Frequenz sich unterscheidet, und behält Proportionalität mit der Spannung bei, die folglich eine variable Geschwindigkeit mit konstantem Drehmomentertrag nannte produziert folglich, Volts/Hertz-Steuermethode. Neben der Methode der Volt/Hertz Steuerist- das 22C-D022N103 auch zu Prozess PID-Funktionalität zur Steuerung der Ausgangsfrequenz in Anspielung auf die empfangene Prozessvariable und konfigurierte setpoint des Antriebs fähig. Es wird auch mit unterschiedlicher Benutzer programmierbarem Beginnen ausgerüstet. Das Stoppen und die untätigen Eigenschaften wie fliegender Start, stocken, Rampe-unten, Beschleunigung, Verlangsamung, Schlaf/Spur auf, um einige zu nennen.
Das 22C-D022N103 kommt auch mit einer örtlich festgelegten Tastatur mit 2 Linie, Charakter 16 pro Linie LCD-Auslesen, ein integraler RS485 DFV-Anschluss, der für vernetzte Verbindungen benutzt wird und Fernbetrieb und Konfiguration.

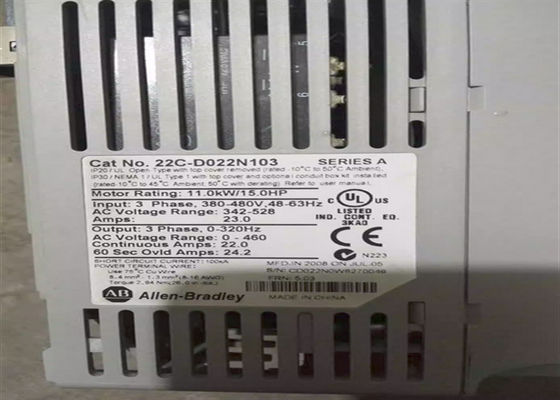

Das 22C-D022N103 wird durch eine Eingangsspannungsversorgungsstrecke 340-528VAC, 3-phasige, Inputfrequenz von 48-63 Hz und Eingangsstrom von 23 Amperen angezogen. Es liefert continour Ausgangsstrom von 22 Amperen, 0-460VAC, 3-phasige Spannungsversorgung in Richtung zum Motor, während die anwendbare Bewegungsbewertung für das 22C-D022N103 HP 15,0 ist- (11,0 Kilowatt).
