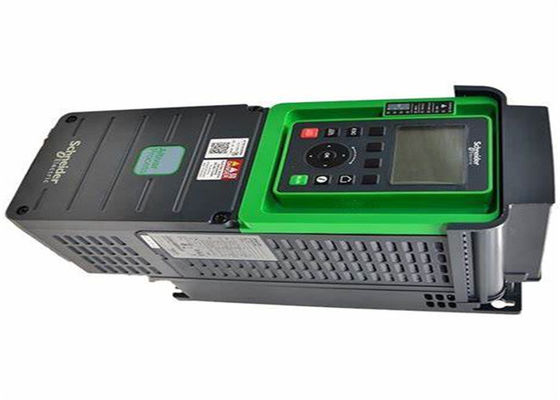

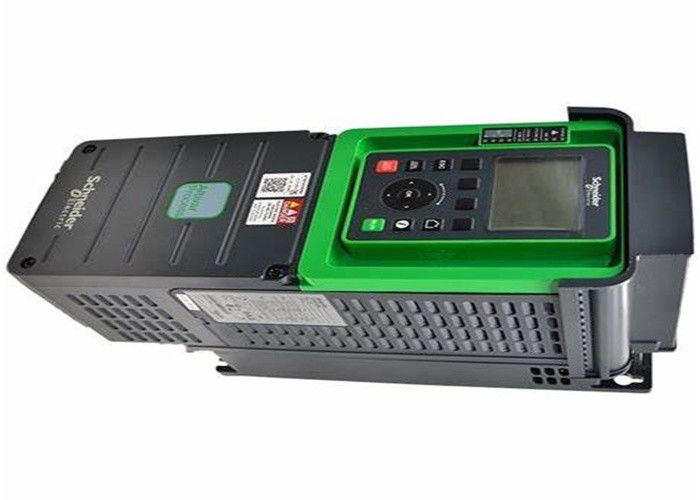

Antrieb variabler Geschwindigkeit ATV630D55N4 Schneider kann 3-phasige synchrone und asynchrone Energiemotoren einziehen

Antrieb variabler Geschwindigkeit ATV630D55N4 Schneider kann 3-phasige synchrone und asynchrone Energiemotoren einziehen

Schnelle Details

Produktpalette
Altivar-Prozess ATV600
Produkt oder Teilart
Antrieb der variablen Geschwindigkeit
Produkt-spezifische Anwendung
Prozess und Dienstprogramme
kurzer Name des Gerätes
ATV630
Variante
Standardversion
Produktbestimmungsort
Asynchronmotoren
Synchronmotoren
Emc-Filter
Integriert 492,13 ft (Kategorie C3 150 m) EN/IEC 61800-3
IP-Grad Schutz
IP21IEC 61800-5-1
IP21IEC 60529
[Wir] bewertete Versorgungsspannung
380… 480 V
Grad Schutz
UL-Typ 1 UL 508C
Art des Abkühlens
Zwangskonvektion
Netzfrequenz
50… 60 Hz - 5… 5%
[Wir] bewertete Versorgungsspannung
380… 480 V - 15… 10%
Leistungsstärkekilowatt
normale Aufgabe von 55 Kilowatt)
45 Kilowatt-harte Beanspruchung)
Maximale Pferdestärken-Bewertung
normale Aufgabe von 75 Pferdestärken
60-Pferdestärken-harte Beanspruchung
Linie Strom
97,2 eine normale Aufgabe mit 380 V)
84,2 eine normale Aufgabe mit 480 V)
81,4 eine 380 v-harte Beanspruchung)
71,8 ein 480 V Hochleistungs)
Zukünftige Linie ISC
Ka 50
Scheinleistung
70 normale Aufgabe KVA 480 V)
59,7 harte Beanspruchung KVA 480 V)
Dauerleistung gegenwärtig
106 eine 2,5-kHz-normale Aufgabe
88 ein 2,5 kHz Hochleistungs
Asynchronmotorsteuerprofil
Konstanter Drehmomentstandard
Variabler Drehmomentstandard
Optimierter Drehmomentmodus
Synchronmotorsteuerprofil
Dauermagnetmotor
Synchroner Reluktanzmotor
Geschwindigkeits-Antriebsausgangsfrequenz
0,1… 500 Hz
Nominale Schaltfrequenz
2,5 kHz
Schaltfrequenz
2,5… 8 kHz mit dem Herabsetzen des Faktors
2… 8 kHz justierbar
Sicherheitsfunktion
STO (sicheres Drehmoment weg) SIL 3
Getrennte Inputlogik
16 voreingestellte Geschwindigkeiten
DFV-Anschluss Protokoll
Ethernet
Modbus-Serie
Modbus TCP
Wahlkarte
Kerben Sie ein Kommunikationsmodul, Profibus DP V1
Kerben Sie ein Kommunikationsmodul, PROFINET
Kerben Sie ein Kommunikationsmodul, DeviceNet
Kerben Sie ein Kommunikationsmodul, Modbus TCP/EtherNet/IP
Kerben Sie ein Kommunikationsmodul, CANopen-Verkettung RJ45
Kerben Sie ein Kommunikationsmodul, CANopen SUB-D 9
Kerben Sie ein Kommunikationsmodul, CANopen-Schraubklemmen
Schlitz A/slot digitales und analoges Input-/Outputerweiterungsmodul B
Ausgangsrelais-Erweiterungsmodul des Schlitzes A/slot B
Kerben Sie ein Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
Kommunikationsmodul, BACnet MS/TP
Kommunikationsmodul, Ethernet Powerlink
Ergänzend
Befestigung des Modus
Wandberg
Maximaler vorübergehender Strom
116,6 eine normale Aufgabe mit 60 s)
132 eine 60 s-harte Beanspruchung)
Phase
Phase 3
Getrennte Ertragzahl
0
Getrennte Ertragart
Relaisausgaben R1A, R1B, R1C 250 V Wechselstrom 3000 MA
Relaisausgaben R1A, R1B, R1C 30 V DC 3000 MA
Relaisausgaben R2A, R2C 250 V Wechselstrom 5000 MA
Relaisausgaben R2A, R2C 30 V DC 5000 MA
Relaisausgaben R3A, R3C 250 V Wechselstrom 5000 MA
Relaisausgaben R3A, R3C 30 V DC 5000 MA
Ausgangsspannung
<> Zulässiger vorübergehender gegenwärtiger Auftrieb
1,1 x in normaler Aufgabe von 60 s)
1,5 x in 60 s-harter Beanspruchung)
Bewegungsbelegausgleich
Nicht verfügbar im Dauermagnetbewegungsgesetz
Kann unterdrückt werden
Automatisch was auch immer die Last
Justierbar
Beschleunigungs- und Verlangsamungsrampen
Lineares justierbares separat von 0,01… 9999 s
Körperliche Schnittstelle
Ethernet
2-drahtiges RS 485
Bremsen zum Stillstand
Durch DC-Einspritzung
Schutzart
Wärmeschutzmotor
Sicheres Drehmoment weg vom Motor
Bewegungstrennstreckemotor
Wärmeschutz-Antrieb
Sicheres Drehmoment weg vom Antrieb
Überhitzungsantrieb
Überstrom zwischen Ausgabephasen und Erd-Antrieb
Überlastung des Ausgangsspannungs-Antriebs
Kurzschlusssicherungs-Antrieb
Bewegungstrennstrecke-Antrieb
Überspannungen auf dem DC-Bus-Antrieb
Linie Versorgungsüberspannungs-Antrieb
Linie Versorgung Undervoltage-Antrieb
Linie Versorgungsphasenverlust-Antrieb
Übergeschwindigkeits-Antrieb
Bruch auf dem Steuerstromkreis-Antrieb
Übertragungsrate
10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Frequenzentschließung
Display-Unit 0,1 Hz
Analogeingabe 0.012/50 Hz
Getrieberahmen
RTU
Elektrische Verbindung
Steuerentfernbare Schraubklemmen 0,5… 1,5 AWG-Lehre 16 Millimeter-² AWG-Lehre20…
Leitungsseitenschraubklemme 70… 120 Millimeter kcmil 250 ² AWG-Lehre 1/0…
Bewegungsschraubklemme 70… 120 Millimeter kcmil 250 ² AWG-Lehre 1/0…
Verbindungsstückart
RJ45 auf dem entferntgraphikterminal) Ethernet/dem Modbus TCP
RJ45 auf der entferntgraphikterminal) Modbus-Serie
Datenformat
8 Bits, konfigurierbares sonderbares, sogar oder keine Parität
Art der Polarisation
Kein Widerstand
Austauschmodus
Halbduplex-, voll- Duplex, autonegotiation Ethernet/Modbus TCP
Zahl von Adressen
1… 247 Modbus Serie
Methode des Zugangs
Sklave Modbus TCP
Versorgung
Fremdquelle für digitaler Input 24 V DC 19… 30 V), <1> interne Versorgung für Bezugspotentiometer (1 bis kOhm 10) 10,5 V DC +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> interne Versorgung für digitalen Input und STO 24 V DC 21… 27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> lokales Signalisieren
Für lokale Diagnose 3 LED
für eingebetteten Kommunikationsstatus 3 LED (Doppelfarbe)
für Kommunikationsmodulstatus 4 LED (Doppelfarbe)
für Vorhandensein der Spannung 1 LED (rot)
Breite
11,42 in (290 Millimeter)
Höhe
36,30 in (922 Millimeter)
Tiefe
12,72 in (323 Millimeter)
Produkt-Gewicht
124,56 lbs (US) (56,5 Kilogramm)
Analogeingabezahl
3
Analogeingabeart
AI1, AI2, AI3 Software-konfigurierbare Spannung 0… 10 kOhm 12 V DCs 31,5 Bits
AI1, AI2, Software-konfigurierbare gegenwärtige Bits 0… 20 MA 250 Ohms 12 AI3
Analogeingabe der Spannung AI2 - 10… 10 kOhm 12 V DCs 31,5 Bits
Getrennte Inputzahl
8
Getrennte Inputart
DI7, DI8, das als Impulsinput 0… 30 kHz, 24 V DC programmierbar ist, <> gab Kompatibilität ein
DI1… DI6 getrennter Eingangspegel 1 PLC EN/IEC 61131-2
DI5, DI6 getrennter Eingangspegel 1 PLC-Iec 65A-68
STOA, getrennter Eingangspegel 1 STOB PLC EN/IEC 61131-2
Getrennte Inputlogik
Positive Logik (Quelle) DI1… DI8), < 5="" V=""> 11 V
Negative Logik (Wanne) DI1… DI8), > 16 V, < 10="" V=""> Analogausgangzahl
2
Analogausgangart
Software-konfigurierbare Spannung AQ1, AQ2 0… 10 Bits Ohms 10 V DCs 470
Software-konfigurierbares gegenwärtiges AQ1, AQ2 0… 20 Bits MAs 10
Software-konfigurierbares gegenwärtiges DQ-, DQ+ 30 V DC
Software-konfigurierbares gegenwärtiges DQ-, DQ+ 100 MA
Probieren von Dauer
Frau 2 +/- 0,5 Frau DI1… DI4) - getrennter Input
Frau 5 +/- 1 Frau DI5, DI6) - getrennter Input
Frau 5 +/- 0,1 Frau AI1, AI2, AI3) - Analogeingabe
Frau 10 +/- 1 Frau AO1) - Analogergebnis
Genauigkeit
+/- 0.6% AI1, AI2, AI3 für eine Temperaturänderung 60 °C Analogeingabe
+/- 1% AO1, AO2 für ein Temperaturänderung 60 °C Analogergebnis
Linearitätsfehler
AI1, AI2, AI3 +/- 0.15% von Analogeingabe des Grenzwerts
AO1, AO2 +/- 0.2% Analogergebnis
Relaisausgabezahl
3
Relaisausgabeart
Konfigurierbare des Störungs-Relais NO/NC 100000 der Relaislogiks R1 Zyklen
Konfigurierbares Reihenfolgenrelais KEINE der Relaislogiks R2 100000 Zyklen
Konfigurierbares Reihenfolgenrelais KEINE der Relaislogiks R3 100000 Zyklen
Erneuern Sie Zeit
Frau R1, R2, R3) 5 der Relaisausgabe +/- 0,5 Frau)
Minimaler Schaltstrom
Relaisausgabe R1, R2, R3 5 MA 24 V DC
Maximaler Schaltstrom
Relaisausgabe R1, R2, R3 widerstrebend, Lattich-Phi = 1 3 A 250 V Wechselstrom
Relaisausgabe R1, R2, R3 widerstrebend, Lattich-Phi = 1 3 A 30 V DC
Relaisausgabe R1, R2, R3 induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 250 V Wechselstrom
Relaisausgabe R1, R2, R3 induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 30 V DC
Isolierung
Zwischen Macht und Steueranschlüssen
Höchstleistungsfrequenz
500 kHz
Maximaler Eingangsstrom pro Phase
97,2 A
Antriebsanwendungsauswahl der variablen Geschwindigkeit
Gebäude - HVAC-Kompressortrommel der zentrifuge
Nahrung und Getränk, die andere Anwendung verarbeiten
Bergbaumineral- und Metallfan
Bergbaumineral- und Metallpumpe
Öl- und Gasfan
Wasser und Abwasser andere Anwendung
Gebäude - HVAC-Schraubenkompressor
Nahrung und Getränk, die Pumpe verarbeiten
Nahrung und Getränk, die Fan verarbeiten
Nahrung und Getränk, die Atomisierung verarbeiten
Elektrische versenkbare Pumpe des Öls und des Gases (BESONDERS)
Öl- und Gasstrahlwasserpumpe
Öl- und Gasdüsenkraftstoffpumpe
Öl- und Gaskompressor für Raffinerie
Wasser- und Abwasserzentrifugenpumpe
Pumpe des Wasser- und Abwasserpositiven verdrängers
Elektrische versenkbare Pumpe des Wassers und des Abwassers (BESONDERS)
Wasser- und Abwasserschneckenpumpe
Wasser- und Abwasservorsprungskompressor
Wasser- und Abwasserschraubenkompressor
Wasser- und Abwasserkompressortrommel der zentrifuge
Wasser- und Abwasserfan
Wasser- und Abwasserförderer
Wasser- und Abwassermischer
Leistungsstärkestrecke AC-3
55… 100 Kilowatt 380… 440 Phase V 3
55… 100 Kilowatt 480… 500 Phase V 3
Quantität pro Satz
1
Einschließungsmontage
An der Wand befestigt
Umwelt
Isolationswiderstand
> 1 MOhm 500 V DC, damit 1 Minute mit Erde bedeckt
Geräuschpegel
62,4 DB 86/188/EEC
Verlustleistung in W
Natürliche Konvektion 131 W 380 V 2,5 kHz
Gezwungene Konvektion 917 W 380 V 2,5 kHz
Volumen Kaltluft
77932,15 Gal/hr (US) (295 m3/h)
Schaltpunkt
Vertikale +/- 10 Grad
Maximales THDI
<48> Elektromagnetische Kompatibilität
Immunitätstest-Niveau 3 der elektrostatischen Entladung Iec 61000-4-2
Ausgestrahlter Immunitätstest-Niveau 3 des elektromagnetischen Feldes der Hochfrequenz Iec 61000-4-3
Elektrischer schneller Ausgleichstrom/gesprengter Immunitätstestniveau 4 Iec 61000-4-4
1.2/50 µs - 8/20 µs Anstiegsimmunitätstest-Niveau 3 Iec 61000-4-5
Geleiteter Hochfrequenzimmunitätstest-Niveau 3 Iec 61000-4-6
Verschmutzungsgrad
2 EN/IEC 61800-5-1
Erschütterungswiderstand
1,5 Millimeter Spitzen-Spitzen2… 13 Hz) Iec 60068-2-6
1 GN 13… 200 Hz) Iec 60068-2-6
Schockwiderstand
15 Frau Iec 60068-2-27 GN 11
Relative Luftfeuchtigkeit
5… 95% ohne Kondensation Iec 60068-2-3
Umgebungstemperatur für Operation
°F 5… 122 (- °C) 15… 50, ohne herabzusetzen)
°F 122… 140 (°C) 50… 60 mit dem Herabsetzen des Faktors)
Umgebungstemperatur für Lagerung
-40… °F 158 (- °C) 40… 70
Funktionierenhöhe
<> 1000… 4800 m mit gegenwärtigem herabsetzendem 1% pro 100 m
Produkt-Bescheinigungen
CSA
UL
DNV-GL
ATEX INERIS
ATEX-Zone 2/22
TÜV
Markierung
CER
Standards
UL 508C
EN/IEC 61800-3
Kategorie C2 Umwelt 1 EN/IEC 61800-3
Kategorie C3 Umwelt 2 EN/IEC 61800-3
EN/IEC 61800-5-1
Iec 61000-3-12
Iec 60721-3
Iec 61508
Iec 13849-1
Überspannungskategorie
III
Vorgeschriebene Schleife
Justierbarer PID-Regler
Geräuschpegel
DB 62,4
Verschmutzungsgrad
2
Einrichtungsund Versanddetails
Kategorie
22207-ATV630 SPANTE 5 U. 6
Rabatt-Zeitplan
CP4E
GTIN
3606480701443
Returnability
Ja
Ursprungsland
IN
Verpackende Einheiten
Einheits-Art von Paket 1
PCE
Zahl von Einheiten in Paket 1
1
Höhe des Paket-1
18,50 in (47,0 cm)
Breite des Paket-1
16,93 in (43,0 cm)
Länge des Paket-1
43,31 in (110,0 cm)
Paket 1 Gewicht
141,10 lbs (US) (64,0 Kilogramm)

ANDERE ÜBERLEGENE PRODUKTE

Dieser Antrieb der variablen Geschwindigkeit Altivar-Prozesses ATV600 kann 3-phasige synchrone und asynchrone Energiemotoren einziehen. Er kennzeichnet 3 eingebaute RJ45 DFV-Anschlüsse als Standard, 1 Ethernet-Anschluss, 2 serielle Schnittstellen. Es funktioniert an einer bewerteten Versorgungsspannung von 380V zu Wechselstrom 480V. Dieser Antrieb liefert bis 30% Energieeinsparung, wenn auf der Bereitschaft, die zum innovativen ‚‚passend ist,‘‘ Operation ohne zusätzliche Kosten stoppen Sie und gehen Sie. Es ist für Motoren mit Anschlusswerten bis bis 55kW/zu 75hp für die Anwendungen passend, die geringfügige Überlastung erfordern (bis 120%). Es ist für Motoren mit Anschlusswerten bis bis 45kW/zu 60hp für die Anwendungen passend, die bedeutende Überlastung erfordern (bis 150%). Es wiegt 56.5kg und seine Maße sind, 290mm, die breit sind, hohe 922mm, 323mm tief. Dieser Antrieb wird auf das Flüssigkeitsmanagement gerichtet, das verarbeitet und energiesparend, bietet er umfangreiche Flexibilität im Wasser und Abwasser, Bergbau, Mineralien und Metalle, Öl und Gas und Nahrung und Getränkeanwendungen an. Zusätze (Fanausrüstung, grafisches Sichtgerät) und Wahlen (Input-/Outputexpansionsmodule, Kommunikationsmodule, EMC-Input Filter) sind mit Antrieben Altivar-Prozesses ATV600, abhängig von der Antriebsleistung verfügbar. Sie ist entworfen, in vertikale Position (+/- ° 10) auf einer Wand angebracht zu werden. Dieses neue Konzept von Antrieben erfüllt den bedeutenden Bedarf des Prozesses und der Dienstprogramme im Hinblick auf Ausrüstungs-Leistungsfähigkeit und Gesamtkosten des Besitzes, indem es das Energiemanagement, Vermögensverwaltung und auch die Gesamtleistung des Prozesses stützt.

FAQ

Q1. Was über die Vorbereitungs- und Anlaufzeit?

: 3-5 Tage für vorbereitende Probe, 8-10 Werktage die für Massenproduktion.

Q2. Haben Sie irgendeine MOQ-Grenze auf industrielle Servo-Antriebe?

: Niedriges MOQ, 1pc ist verfügbar.

Q3. Wie versenden Sie die Waren und wie lang es nehmen, um anzukommen?

: Schiff durch DHL, UPS, Fedex oder TNT. Es dauert 3-5 Tage, um anzukommen. Fluglinie und Meer, die auch optionales versenden.

Zweitens während der Garantiezeit, senden wir neue Lichter mit neuem Auftrag für kleine Menge. Für defekte Reihenprodukte reparieren wir sie und sie zu Ihnen oder zu uns zurückzusenden kann die Lösung einschließlich Rückruf entsprechend wirklicher Situation besprechen.
