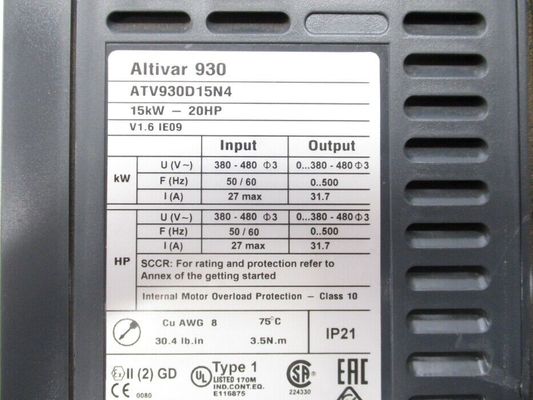

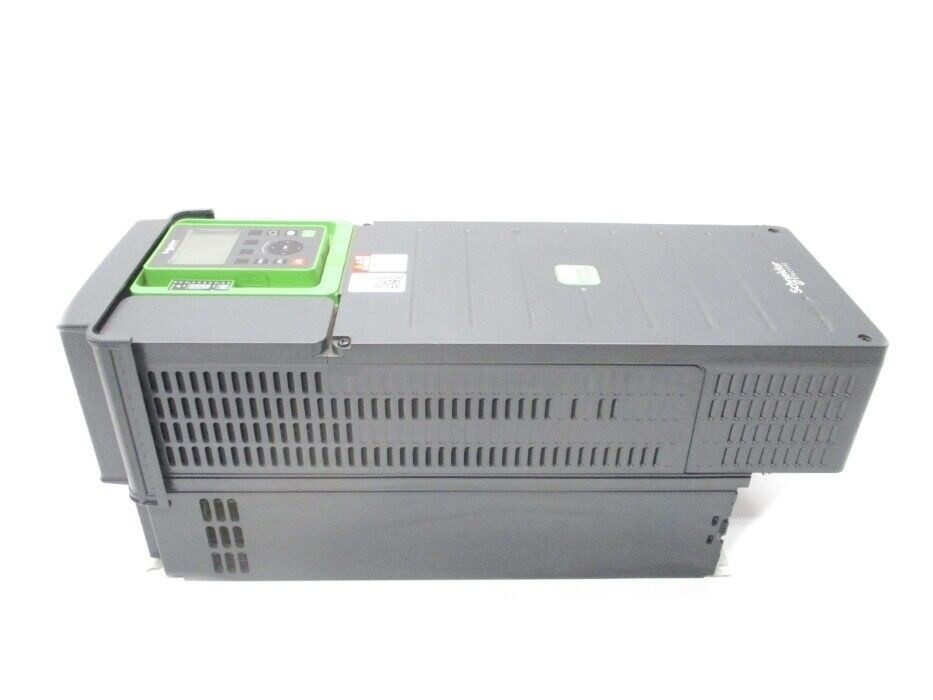

Antrieb variabler Geschwindigkeit ATV930D15N4 Schneider Schneider Electric, Altivar-Prozess ATV900, AN

Antrieb variabler Geschwindigkeit ATV930D15N4 Schneider Schneider Electric, Altivar-Prozess ATV900, AN

Schnelle Details

Produktpalette
Altivar-Prozess ATV900
Gerät-Anwendung
Industrielle Anwendung
Produkt oder Teilart
Antrieb der variablen Geschwindigkeit
Produktbestimmungsort
Asynchronmotoren
Synchronmotoren
Produkt-spezifische Anwendung
Prozess für industrielles
Variante
Mit bremsendem Zerhacker
Standardversion
Phase
Phase 3
Befestigung des Modus
Wandberg
DFV-Anschluss Protokoll
Modbus-Serie
Modbus TCP
EtherNet/IP
[Wir] bewertete Versorgungsspannung
380… 480 V - 15… 10%
Leistungsstärkekilowatt
normale Aufgabe von 15,0 Kilowatt
11,0 Kilowatt Hochleistungs
Maximale Pferdestärken-Bewertung
normale Aufgabe von 20,0 Pferdestärken
15,0 Pferdestärken Hochleistungs
Dauerleistung gegenwärtig
31,7 eine 4-kHz-normale Aufgabe
23,5 ein 4 kHz Hochleistungs
Emc-Filter
Integriert
Mit EMC-Plattenwahl
IP-Grad Schutz
IP21
Grad Schutz
UL-Typ 1
Wahlmodul
Kerben Sie ein Kommunikationsmodul Profibus DP V1
Kerben Sie ein Kommunikationsmodul PROFINET
Kerben Sie ein Kommunikationsmodul DeviceNet
Kerben Sie ein Kommunikationsmodul EtherCAT
Kerben Sie eine Kommunikationsmodul CANopen-Verkettung RJ45
Kerben Sie ein Kommunikationsmodul CANopen SUB-D 9
Kerben Sie ein Kommunikationsmodul CANopen-Schraubklemmen
Schlitz A/slot B/slot C digitales und analoges Input-/Outputerweiterungsmodul
Ausgangsrelais-Erweiterungsmodul des Schlitzes A/slot B/slot C
Kodierer-Interface-Baustein des Schlitzes B 5/12 V digitaler
Kodierer-Interface-Baustein des Schlitzes B analoger
Lösungsmittelkodierer-Interface-Baustein des Schlitzes B
Kommunikationsmodul Ethernet Powerlink
Getrennte Inputlogik
16 voreingestellte Geschwindigkeiten
Asynchronmotorsteuerprofil
Variabler Drehmomentstandard
Optimierter Drehmomentmodus
Konstanter Drehmomentstandard
Synchronmotorsteuerprofil
Dauermagnetmotor
Synchroner Reluktanzmotor
Höchstleistungsfrequenz
599 Hz
Schaltfrequenz
2… 16 kHz justierbar
4… 16 kHz mit dem Herabsetzen des Faktors
Nominale Schaltfrequenz
4 kHz
Linie Strom
27,0 eine normale Aufgabe mit 380 V)
20,6 eine 380 v-harte Beanspruchung)
23,3 eine normale Aufgabe mit 480 V)
18,1 eine 480 v-harte Beanspruchung)
Scheinleistung
19,4 normale Aufgabe KVA 480 V)
15 harte Beanspruchung KVA 480 V)
Maximaler vorübergehender Strom
38 eine normale Aufgabe mit 60 s)
35,3 eine 60 s-harte Beanspruchung)
Netz-Frequenz
50-60 Hz
Zukünftige Linie ISC
Ka 50
Ergänzend
Getrennte Inputzahl
10
Getrennte Inputart
DI1… DI8 programmierbar, 24 v-DC <> DI7, DI8 programmierbar als Impulsinput 0… 30 kHz, 24 v-DC <> STOA, sicheres Drehmoment STOB weg, 24 kOhm V <> DCs 2,2
Getrennte Ertragzahl
2
Getrennte Ertragart
Digitale Ausgabe DQ+ 0… 1 kHz <> programmierbar als Impulsertrag DQ+ 0… 30 kHz <> der digitalen Ausgabe DQ- 0… Analogeingabe von <> zahl 1 kHz
3
Analogeingabeart
AI1, AI2, AI3 Software-konfigurierbare Spannung 0… 10 kOhm 12 V DCs 30 Bits
AI1, AI2, AI3 Software-konfigurierbares gegenwärtiges 0… 20 mA/4… 20 Bits Ohms 12 MAs 250
Analogausgangzahl
2
Analogausgangart
Software-konfigurierbare Spannung AQ1, AQ2 0… 10 Bits Ohms 10 V DCs 470
Software-konfigurierbares gegenwärtiges AQ1, AQ2 0… 20 Bits Ohms 10 MAs 500
Relaisausgabezahl
3
Relaisausgabeart
Konfigurierbare des Störungs-Relais NO/NC 100000 der Relaislogiks R1 Zyklen
Konfigurierbares Reihenfolgenrelais KEINE der Relaislogiks R2 1000000 Zyklen
Konfigurierbares Reihenfolgenrelais KEINE der Relaislogiks R3 1000000 Zyklen
Maximaler Schaltstrom
Relaisausgabe R1 widerstrebend, Lattich-Phi = 1 3 A 250 V Wechselstrom
Relaisausgabe R1 widerstrebend, Lattich-Phi = 1 3 A 30 V DC
Relaisausgabe R1 induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 250 V Wechselstrom
Relaisausgabe R1 induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 30 V DC
Relaisausgabe R2, R3 widerstrebend, Lattich-Phi = 1 5 A 250 V Wechselstrom
Relaisausgabe R2, R3 widerstrebend, Lattich-Phi = 1 5 A 30 V DC
Relaisausgabe R2, R3 induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 250 V Wechselstrom
Relaisausgabe R2, R3 induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 30 V DC
Minimaler Schaltstrom
Relaisausgabe R1, R2, R3 5 MA 24 V DC
Körperliche Schnittstelle
Ethernet
2-drahtiges RS 485
Verbindungsstück-Art
2 RJ45
1 RJ45
Methode des Zugangs
Sklave Modbus TCP
Übertragungsrate
10, 100 Mbits
4,8 Kbps
9600 bit/s
19200 bit/s
Getrieberahmen
RTU
Zahl von Adressen
1… 247
Datenformat
8 Bits, konfigurierbares sonderbares, sogar oder keine Parität
Art der Polarisation
Kein Widerstand
Operation mit 4 Quadranten möglich
Wahr
Beschleunigungs- und Verlangsamungsrampen
Lineares justierbares separat von 0,01… 9999 s
Bewegungsbelegausgleich
Justierbar
Nicht verfügbar im Dauermagnetbewegungsgesetz
Automatisch was auch immer die Last
Kann unterdrückt werden
Bremsen zum Stillstand
Durch DC-Einspritzung
Bremszerhacker integriert
Wahr
Maximaler Eingangsstrom pro Phase
27,0 A
Höchstleistungsspannung
480,0 V
Relative symmetrische Netzfrequenztoleranz
5%
Grundlast gegenwärtig an der hohen Überlastung
23,5 A
Grundlast gegenwärtig an der niedrigen Überlastung
31,7 A
Verlustleistung in W
Natürliche Konvektion 59 W 380 V 4 kHz
Gezwungene Konvektion 366 W 380 V 4 kHz
Mit Sicherheitsfunktion Safely Limited-Geschwindigkeit (SLS)
Wahr
Mit sicherem Management der Sicherheitsfunktion Brems(SBC/SBT)
Wahr
Mit Sicherheitsfunktion Safe-funktionierendem Halt (PAS)
Falsch
Mit Sicherheitsfunktion sicherer Position (SP)
Falsch
Mit sicherer programmierbarer Logik der Sicherheitsfunktion
Falsch
Mit Sicherheitsfunktion sicherem Geschwindigkeits-Monitor (SSM)
Falsch
Mit Sicherheitsfunktion sicherem Halt 1 (SS1)
Wahr
Mit sft fct sicherem Halt 2 (SS2)
Falsch
Mit sicherem Drehmoment der Sicherheitsfunktion weg von (STO)
Wahr
Mit Sicherheitsfunktion Safely Limited-Position (SLP)
Falsch
Mit Sicherheitsfunktion sicherer Richtung (SDI)
Falsch
Schutzart
Wärmeschutzmotor
Sicheres Drehmoment weg vom Motor
Bewegungstrennstreckemotor
Wärmeschutz-Antrieb
Sicheres Drehmoment weg vom Antrieb
Überhitzungsantrieb
Überstrom zwischen Ausgabephasen und Erd-Antrieb
Überlastung des Ausgangsspannungs-Antriebs
Kurzschlusssicherungs-Antrieb
Bewegungstrennstrecke-Antrieb
Überspannungen auf dem DC-Bus-Antrieb
Linie Versorgungsüberspannungs-Antrieb
Linie Versorgung Undervoltage-Antrieb
Linie Versorgungsphasenverlust-Antrieb
Übergeschwindigkeits-Antrieb
Bruch auf dem Steuerstromkreis-Antrieb
Quantität pro Satz
1
Breite
8,31 in (211 Millimeter)
Höhe
21,49 in (545,9 Millimeter)
Tiefe
9,25 in (235 Millimeter)
Produkt-Gewicht
29,98 lbs (US) (13,6 Kilogramm)
Elektrische Verbindung
Regelschraubeanschluß 0,5… 1,5 AWG-Lehre 16 Millimeter-² AWG-Lehre20…
Leitungsseitenschraubklemme 10… 16 AWG-Lehre 6 Millimeter-² AWG-Lehre8…
Bewegungsschraubklemme 10… 16 AWG-Lehre 6 Millimeter-² AWG-Lehre8…
DC-Busschraubklemme 10… 16 AWG-Lehre 6 Millimeter-² AWG-Lehre8…
Übertragungsrate
10/100 Mbit-/sethernet IP/Modbus TCP
4,8, 9,6, 19,2, Serie 38,4 kbit/s Modbus
Austauschmodus
Halbduplex-, voll- Duplex, autonegotiation Ethernet IP/Modbus TCP
Datenformat
8 Bits, konfigurierbares sonderbares, sogar oder keine Parität Modbus-Serie
Art der Polarisation
Keine Widerstand Modbus-Serie
Zahl von Adressen
1… 247 Modbus Serie
Versorgung
Fremdquelle für digitaler Input 24 V DC 19… 30 V), <1> interne Versorgung für Bezugspotentiometer (1 bis kOhm 10) 10,5 V DC +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> interne Versorgung für digitalen Input und STO 24 V DC 21… 27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> lokales Signalisieren
Lokale Diagnose3 LED mono/Doppelfarbe)
Eingebettete Doppelfarbe des Kommunikationsstatus 5 LED)
Doppelfarbe des Kommunikationsmodul-Status 2 LED)
Vorhandensein des Rotes der Spannung 1 LED)
Eingegebene Kompatibilität
DI1… DI8 getrennter Eingangspegel 1 PLC EN/IEC 61131-2
DI7, Eingangspegel 1 des Impulses DI8 PLC-Iec 65A-68
STOA, getrennter Eingangspegel 1 STOB PLC EN/IEC 61131-2
Getrennte Inputlogik
Positive Logik (Quelle) DI1… DI8), < 5="" V=""> 11 V
Negative Logik (Wanne) DI1… DI8), > 16 V, < 10="" V=""> positive Logik (Quelle) DI7, DI8), < 0=""> 2,5 V
Positive Logik (Quelle) STOA, STOB), < 5="" V=""> 11 V
Probieren von Dauer
Frau 2 +/- 0,5 Frau DI1… DI8) - getrennter Input
Frau 5 +/- 1 Frau DI7, DI8) - Impulsinput
1 Frau +/- 1 Frau AI1, AI2, AI3) - Analogeingabe
Frau 5 +/- 1 Frau AQ1, AQ2) - Analogergebnis
Genauigkeit
+/- 0.6% AI1, AI2, AI3 für eine Temperaturänderung 60 °C Analogeingabe
+/- 1% AQ1, AQ2 für ein Temperaturänderung 60 °C Analogergebnis
Linearitätsfehler
AI1, AI2, AI3 +/- 0.15% von Analogeingabe des Grenzwerts
AQ1, AQ2 +/- 0.2% Analogergebnis
Erneuern Sie Zeit
Frau R1, R2, R3) 5 der Relaisausgabe +/- 0,5 Frau)
Isolierung
Zwischen Macht und Steueranschlüssen
Umwelt
Funktionierenhöhe
<> 1000… 4800 m mit gegenwärtigem herabsetzendem 1% pro 100 m
Schaltpunkt
Vertikale +/- 10 Grad
Produkt-Bescheinigungen
UL
TÜV
CSA
Markierung
CER
Standards
UL 508C
EN/IEC 61800-3
EN/IEC 61800-5-1
Iec 61000-3-12
Iec 60721-3
Iec 61508
Iec 13849-1
Maximales THDI
<48> Versammlungsart
Eingeschlossen
Elektromagnetische Kompatibilität
Immunitätstest-Niveau 3 der elektrostatischen Entladung Iec 61000-4-2
Ausgestrahlter Immunitätstest-Niveau 3 des elektromagnetischen Feldes der Hochfrequenz Iec 61000-4-3
Elektrischer schneller Ausgleichstrom/gesprengter Immunitätstestniveau 4 Iec 61000-4-4
1.2/50 µs - 8/20 µs Anstiegsimmunitätstest-Niveau 3 Iec 61000-4-5
Geleiteter Hochfrequenzimmunitätstest-Niveau 3 Iec 61000-4-6
Klimaklasse (während der Operation)
Klasse 3C3 entsprechend Iec 60721-3-3
Klasse 3S3 entsprechend Iec 60721-3-3
Maximale Beschleunigung unter Schockauswirkung (während der Operation)
150 m-/s² bei Frau 11
Maximale Beschleunigung unter Schwingungsdruck (während der Operation)
10 m-/s² bei 13… 200 Hz
Maximale Ablenkung unter Vibrationslast (während der Operation)
1,5 Millimeter bei 2… 13 Hz
Die Erlaubnis gehabte relative Luftfeuchtigkeit (während der Operation)
Klasse 3K5 entsprechend en 60721-3
Volumen Kaltluft
56798,01 Gal/hr (US) (215 m3/h)
Überspannungskategorie
III
Vorgeschriebene Schleife
Justierbarer PID-Regler
Isolationswiderstand
> 1 MOhm 500 V DC, damit 1 Minute mit Erde bedeckt
Geräuschpegel
59,5 DB 86/188/EEC
Erschütterungswiderstand
1,5 Millimeter Spitzen-Spitzen2… 13 Hz) Iec 60068-2-6
1 GN 13… 200 Hz) Iec 60068-2-6
Schockwiderstand
15 Frau Iec 60068-2-27 GN 11
Klimaeigenschaft
Chemische Verschmutzungswiderstandklasse 3C3 EN/IEC 60721-3-3
Staubverschmutzungs-Widerstandklasse 3S3 EN/IEC 60721-3-3
Relative Luftfeuchtigkeit
5… 95% ohne Kondensation Iec 60068-2-3
Umgebungstemperatur für Operation
°F 5… 122 (- °C) 15… 50, ohne herabzusetzen)
°F 122… 140 (°C) 50… 60 mit dem Herabsetzen des Faktors)
Geräuschpegel
DB 59,5
Verschmutzungsgrad
2
Lufttransporttemperatur
-40… °F 158 (- °C) 40… 70
Umgebungstemperatur für Lagerung
-40… °F 158 (- °C) 40… 70
Einrichtungsund Versanddetails
Kategorie
22277-ATV930 SPANTE 3 U. 4
Rabatt-Zeitplan
CP4E
GTIN
3606480883330
Returnability
Ja
Ursprungsland
IN
Verpackende Einheiten
Einheits-Art von Paket 1
PCE
Zahl von Einheiten in Paket 1
1
Höhe des Paket-1
10,24 in (26,000 cm)
Breite des Paket-1
29,13 in (74,000 cm)
Länge des Paket-1
13,58 in (34,500 cm)
Paket 1 Gewicht
36,77 lbs (US) (16,678 Kilogramm)
Einheits-Art von Paket 2
P06
Zahl von Einheiten in Paket 2
4
Höhe des Paket-2
35,43 in (90,000 cm)
Breite des Paket-2
23,62 in (60,000 cm)
Länge des Paket-2
31,50 in (80,000 cm)
Paket 2 Gewicht
172,56 lbs (US) (78,272 Kilogramm)

ANDERE ÜBERLEGENE PRODUKTE

Dieser Antrieb der variablen Geschwindigkeit Altivar-Prozesses ATV900 kann 3-phasige synchrone und asynchrone Energiemotoren einziehen. Es ist für Motoren mit Anschlusswerten bis zu 15kW/20hp für die Anwendungen passend, die geringfügige Überlastung erfordern (bis 120%). Es ist für Motoren mit Anschlusswerten bis zu 11kW/15hp für die Anwendungen passend, die bedeutende Überlastung erfordern (bis 150%). Es funktioniert an einer bewerteten Versorgungsspannung von 380V zu Wechselstrom 480V. Dieser variable Geschwindigkeits-/Frequenz-Antrieb (VSD/VFD) ist speziell für industrielle Prozesse bestimmt. In den folgenden Marktsegmenten, das Öl und das Gas, der Bergbau, die Mineralien und die Metalle, die Nahrung und das Getränkewasser und -abwasser. Es bietet hohe Bewegungsleistung auf jedem Motor und Gesamtsteuerung irgendeiner Art Koppelung in den Master/Slaveanwendungen an. Vermittlungsdienste helfen, Operationskontinuität sogar im Falle des Verbindungszusammenbruches sicherzustellen. Web server und Datenerfassung helfen, Stillstandszeit durch schnelle Störungssuche und vorbeugende Wartung zu verringern. Sein moderner Zusammenhang, einschließlich EtherNet/IP und Modbus TCP, erlaubt tiefe Integration in Automatisierungsarchitektur. Er ist entworfen, in vertikale Position (+/- ° 10) auf einer Wand angebracht zu werden.

FAQ

Q1. Was über die Vorbereitungs- und Anlaufzeit?

: 3-5 Tage für vorbereitende Probe, 8-10 Werktage die für Massenproduktion.

Q2. Haben Sie irgendeine MOQ-Grenze auf industrielle Servo-Antriebe?

: Niedriges MOQ, 1pc ist verfügbar.

Q3. Wie versenden Sie die Waren und wie lang es nehmen, um anzukommen?

: Schiff durch DHL, UPS, Fedex oder TNT. Es dauert 3-5 Tage, um anzukommen. Fluglinie und Meer, die auch optionales versenden.

Zweitens während der Garantiezeit, senden wir neue Lichter mit neuem Auftrag für kleine Menge. Für defekte Reihenprodukte reparieren wir sie und sie zu Ihnen oder zu uns zurückzusenden kann die Lösung einschließlich Rückruf entsprechend wirklicher Situation besprechen.
