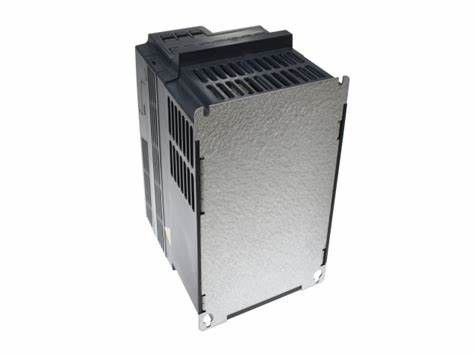

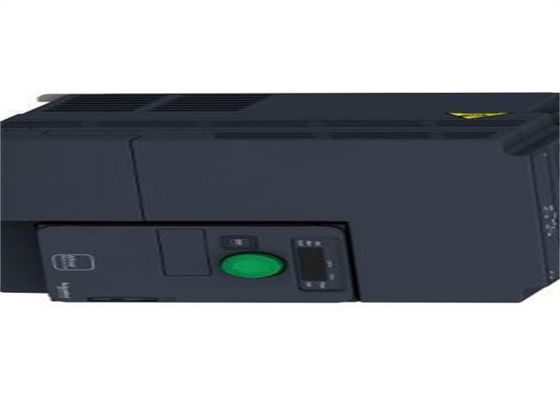

ATV320U75M3C Antrieb variabler Geschwindigkeit Schneiders Altivar bearbeiten ATV320 7,5 Kilowatt 200-240 V maschinell

Antrieb variabler Geschwindigkeit ATV340U30N4E Schneider, Altivar-Maschine ATV340, 3 Kilowatt-harte Beanspruchung

Schnelle Details

Produktpalette
Altivar-Maschine ATV320
Produkt oder Teilart
Antrieb der variablen Geschwindigkeit
Produkt-spezifische Anwendung
Komplexe Maschinen
Variante
Standardversion
Format des Antriebs
Vertrag
Befestigung des Modus
Wandberg
DFV-Anschluss Protokoll
Modbus-Serie
CANopen
Wahlkarte
Kommunikationsmodul, CANopen
Kommunikationsmodul, EtherCAT
Kommunikationsmodul, Profibus DP V1
Kommunikationsmodul, PROFINET
Kommunikationsmodul, Ethernet Powerlink
Kommunikationsmodul, EtherNet/IP
Kommunikationsmodul, DeviceNet
[Wir] bewertete Versorgungsspannung
200… 240 V - 15… 10%
Sollleistung gegenwärtig
33,0 A
Leistungsstärkekilowatt
7,5 Kilowatt-harte Beanspruchung
Emc-Filter
Ohne EMC-Filter
IP-Grad Schutz
IP20
Ergänzend
Getrennte Inputzahl
7
Getrennte Inputart
Sicheres Drehmoment STO weg, 24 kOhm V DC1.5
Input der Logiks DI1… DI6, 24 V DC 30 V)
DI5 programmierbar als Impulsinput 0… 30 kHz, 24 V DC 30 V)
Getrennte Inputlogik
Positive Logik (Quelle)
Negative Logik (Wanne)
Getrennte Ertragzahl
3
Getrennte Ertragart
Open-Collector-DQ+ 0… 1 kHz 30 V DC 100 MA
Open-Collector-DQ- 0… 1 kHz 30 V DC 100 MA
Analogeingabezahl
3
Analogeingabeart
AI1 Spannung 0… 10 kOhm 10 V DCs 30 Bits
Zweipolige Differenzspannung AI2 +/- 10 kOhm 10 V DCs 30 Bits
Strom AI3 0… 20 MA (oder 4-20 MA, x-20 MA, 20 x MA oder andere Muster durch Konfiguration) Bits 250 Ohms 10
Analogausgangzahl
1
Analogausgangart
Software-konfigurierbares gegenwärtiges AQ1 0… 20 Bits Ohms 10 MAs 800
Software-konfigurierbare Spannung AQ1 0… 10 Bits Ohms 10 V DCs 470
Relaisausgabeart
Konfigurierbare Relaislogik R1A 1 NICHT 100000 Zyklen
Konfigurierbare Zyklen der Relaislogiks R1B 1 NC 100000
Konfigurierbare Relaislogik R1C
Konfigurierbare Relaislogik R2A 1 NICHT 100000 Zyklen
Konfigurierbare Relaislogik R2C
Maximaler Schaltstrom
Relaisausgabe R1A, R1B, R1C widerstrebend, Lattich-Phi = 1 3 A 250 V Wechselstrom
Relaisausgabe R1A, R1B, R1C widerstrebend, Lattich-Phi = 1 3 A 30 V DC
Relaisausgabe R1A, R1B, R1C, R2A, R2C induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 250 V Wechselstrom
Relaisausgabe R1A, R1B, R1C, R2A, R2C induktiv, Lattich-Phi = 0,4 7 Frau 2 ein 30 V DC
Relaisausgabe R2A, R2C widerstrebend, Lattich-Phi = 1 5 A 250 V Wechselstrom
Relaisausgabe R2A, R2C widerstrebend, Lattich-Phi = 1 5 A 30 V DC
Minimaler Schaltstrom
Relaisausgabe R1A, R1B, R1C, R2A, R2C 5 MA 24 V DC
Methode des Zugangs
Sklave CANopen
Operation mit 4 Quadranten möglich
Wahr
Asynchronmotorsteuerprofil
Verhältnis der Spannung/Frequenz, 5 Punkte
Schmelzen Sie Vektorsteuerung ohne Sensor, Standard
Verhältnis der Spannung/Frequenz - energiesparend, quadratisches U/f
Schmelzen Sie Vektorsteuerung ohne Sensor - Energieeinsparung
Verhältnis der Spannung/Frequenz, 2 Punkte
Synchronmotorsteuerprofil
Vektorsteuerung ohne Sensor
Höchstleistungsfrequenz
0,599 kHz
Ausgleichstrom ziehen zu fest an
170… 200% von nominalem Motordrehmoment
Beschleunigungs- und Verlangsamungsrampen
Linear
U
S
WEIL
Rampenschaltung
Beschleunigungs-/Verlangsamungsrampenanpassung
Beschleunigung/automatischer Halt der Verlangsamung mit DC-Einspritzung
Bewegungsbelegausgleich
Automatisch was auch immer die Last
Justierbares 0… 300%
Nicht verfügbar im Verhältnis der Spannung/Frequenz (2 oder 5 Punkte)
Schaltfrequenz
2… 16 kHz justierbar
4… 16 kHz mit dem Herabsetzen des Faktors
Nominale Schaltfrequenz
4 kHz
Bremsen zum Stillstand
Durch DC-Einspritzung
Bremszerhacker integriert
Wahr
Linie Strom
45,3 ein 200 V Hochleistungs)
38,2 eine 240 v-harte Beanspruchung)
Maximaler Eingangsstrom pro Phase
45,3 A
Höchstleistungsspannung
240 V
Scheinleistung
15,9 KVA 240 V Hochleistungs)
Netz-Frequenz
50-60 Hz
Relative symmetrische Netzfrequenztoleranz
5%
Zukünftige Linie ISC
Ka 22
Grundlast gegenwärtig an der hohen Überlastung
33,0 A
Verlustleistung in W
Fan 293,0 W 200 V 4 kHz
Mit Sicherheitsfunktion Safely Limited-Geschwindigkeit (SLS)
Wahr
Mit sicherem Management der Sicherheitsfunktion Brems(SBC/SBT)
Falsch
Mit Sicherheitsfunktion Safe-funktionierendem Halt (PAS)
Falsch
Mit Sicherheitsfunktion sicherer Position (SP)
Falsch
Mit sicherer programmierbarer Logik der Sicherheitsfunktion
Falsch
Mit Sicherheitsfunktion sicherem Geschwindigkeits-Monitor (SSM)
Falsch
Mit Sicherheitsfunktion sicherem Halt 1 (SS1)
Wahr
Mit sft fct sicherem Halt 2 (SS2)
Falsch
Mit sicherem Drehmoment der Sicherheitsfunktion weg von (STO)
Wahr
Mit Sicherheitsfunktion Safely Limited-Position (SLP)
Falsch
Mit Sicherheitsfunktion sicherer Richtung (SDI)
Falsch
Schutzart
Eingegebener Trennstrecke-Antrieb
Überstrom zwischen Ausgabephasen und Erd-Antrieb
Überhitzungsschutz-Antrieb
Kurzschluss zwischen Bewegungsphasen-Antrieb
Wärmeschutz-Antrieb
Breite
5,91 in (150 Millimeter)
Höhe
9,13 in (232,0 Millimeter)
Tiefe
7,01 in (178,0 Millimeter)
Produkt-Gewicht
7,94 lbs (US) (3,6 Kilogramm)
Umwelt
Schaltpunkt
Vertikale +/- 10 Grad
Produkt-Bescheinigungen
CER
ATEX
NOM
GOST
EAC
RCM
Kc
Markierung
CER
ATEX
UL
CSA
EAC
RCM
Standards
EN/IEC 61800-5-1
Elektromagnetische Kompatibilität
Immunitätstest-Niveau 3 der elektrostatischen Entladung Iec 61000-4-2
Ausgestrahlter Immunitätstest-Niveau 3 des elektromagnetischen Feldes der Hochfrequenz Iec 61000-4-3
Elektrischer schneller Ausgleichstrom/gesprengter Immunitätstestniveau 4 Iec 61000-4-4
1.2/50 µs - 8/20 µs Anstiegsimmunitätstest-Niveau 3 Iec 61000-4-5
Geleiteter Hochfrequenzimmunitätstest-Niveau 3 Iec 61000-4-6
Spannungseinbruch- und Unterbrechungsimmunitätstest Iec 61000-4-11
Klimaklasse (während der Operation)
Klasse 3C3 entsprechend Iec 60721-3-3
Klasse 3S2 entsprechend Iec 60721-3-3
Maximale Beschleunigung unter Schockauswirkung (während der Operation)
150 m-/s² bei Frau 11
Maximale Beschleunigung unter Schwingungsdruck (während der Operation)
10 m-/s² bei 13… 200 Hz
Maximale Ablenkung unter Vibrationslast (während der Operation)
1,5 Millimeter bei 2… 13 Hz
Die Erlaubnis gehabte relative Luftfeuchtigkeit (während der Operation)
Klasse 3K5 entsprechend en 60721-3
Volumen Kaltluft
15850,61 Gal/hr (US) (60 m3/h)
Überspannungskategorie
III
Vorgeschriebene Schleife
Justierbarer PID-Regler
Geschwindigkeitsgenauigkeit
+/- 10% des nominalen Beleges 0,2 Tn zu Tn
Verschmutzungsgrad
2
Lufttransporttemperatur
-13… °F 158 (- °C) 25… 70
Umgebungstemperatur für Operation
°F 14… 122 (- °C) 10… 50, ohne herabzusetzen
°F 122… 140 (°C) 50… 60 mit dem Herabsetzen des Faktors
Umgebungstemperatur für Lagerung
-13… °F 158 (- °C) 25… 70
Einrichtungsund Versanddetails
Kategorie
22153-ATV320/ATV312/ATV32 (10 BIS 30HP)
Rabatt-Zeitplan
CP4B
GTIN
3606480966682
Returnability
Ja
Ursprungsland
Identifikation
Verpackende Einheiten
Einheits-Art von Paket 1
PCE
Zahl von Einheiten in Paket 1
1
Höhe des Paket-1
7,68 in (19,500 cm)
Breite des Paket-1
8,66 in (22,000 cm)
Länge des Paket-1
12,99 in (33,000 cm)
Paket 1 Gewicht
9,46 lbs (US) (4,291 Kilogramm)
Einheits-Art von Paket 2
P06
Zahl von Einheiten in Paket 2
10
Höhe des Paket-2
29,53 in (75,000 cm)
Breite des Paket-2
23,62 in (60,000 cm)
Länge des Paket-2
31,50 in (80,000 cm)
Paket 2 Gewicht
124,58 lbs (US) (56,510 Kilogramm)

ANDERE ÜBERLEGENE PRODUKTE

Strecke Altivar-Maschine ATV320 ist ein Angebot von den Antrieben der variablen Geschwindigkeit, die für Erstausrüstungs-Hersteller (Soems) konzipiert sind. Sein kompakter Formfaktor erlaubt die Stapelablage von Antrieben innerhalb der Maschinenrahmen. Es funktioniert an einer Nennleistung bis bis 7.5kW/bis 10hp und zu einer Nennspannung von 200V zu Wechselstrom 240V. Sein robuster Entwurf mit Klasse Iecs 60721-3-3, die 3C3 Leiterplatten beschichtete, darf Maschinenverfügbarkeit in den rauen Umweltbedingungen, zum Beispiel bei den umgebenden Temperaturen von bis zu 60°C ohne den Bedarf des zusätzlichen Abkühlens verlängern. Er enthält die Funktionen, die für die allgemeinsten Anwendungen, einschließlich Drehmoment- und Geschwindigkeitsgenauigkeit an der sehr langsamen, hohen dynamischen Leistung mit Flussvektorsteuerung ohne Sensor und ausgedehnten Frequenzbereich für Hochgeschwindigkeitsmotoren passend sind. Er enthält auch Parallelschaltung von Motoren und spezielle Antriebe unter Verwendung des Verhältnisses der Spannung/Frequenz und statische die Geschwindigkeitsgenauigkeit und Energieeinsparung für offene Regelkreis- Synchronmotoren. Er wiegt 3.6kg und seine Maße sind 150mm, die breit sind, hohe 232mm, 178mm tief. Die Antriebssoftware umfasst 5 Sicherheitsfunktionen, die Maschinen helfen, Sicherheitsauflagen zu genügen, ob sie in Verbindung mit einem Preventa-Sicherheitsmodul verwendet werden. Diese Sicherheitsfunktionen sind unter Verwendung SoMove-Software konfiguriert. Altivar-Maschine ATV320 war für Erstausrüstungs-Hersteller (Soems) konzipiert die die einfachen und modernen Anwendungsbedingungen erfüllt, die für das Verpacken, den Materialtransport, Gewebe, Materialfunktion, mechanische Auslöser und das Hochziehen umfasst werden. Sie passt sich an Iec, UL, TUV, kc und andere internationale Standards an. Anbringend Zusätze und externe Wahlen (Bremswiderstände, Linie Drosselklappen, Bewegungsdrosselklappen, zusätzliche EMC-Filter) sind mit Altivar-Maschine ATV320 fährt verfügbar. Die Art von externen Zusätzen und von Wahlen hängt von der Antriebsleistung ab. Das Produkt wird in zwei Pakete geliefert. Es ist entworfen, in vertikale Position (+/- ° 10) auf einem Gremium, dank angebracht zu werden 4 Befestigungslöcher. Es ist innerhalb Schneider Electrics EcoStruxure-Maschine durch DTM völlig integriert. Zu steuern ist möglich zu konfigurieren, und bestimmt Antriebe ATV320 direkt in Software SoMachine und SoMove mittels des gleichen Software-Ziegelsteines (DTM). Es ist umweltfreundlich und stimmt mit Richtlinien wie RoHS, WEEE, etc.relating zum Umweltschutz überein.
