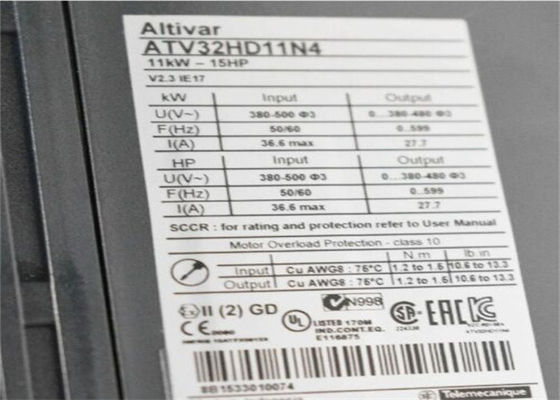

ATV32HD11N4 Schneider Drehzahlantrieb ATV32 11 kW 400 V 3-Phase

Phase Kilowatts 400 V 3 des Antriebs variabler Geschwindigkeit ATV32HD11N4 Schneider ATV32 11

Schnelle Details

Produktpalette
Altivar 32
Produkt oder Teilart
Antrieb der variablen Geschwindigkeit
Produktbestimmungsort
Synchronmotoren
Asynchronmotoren
Produkt-spezifische Anwendung
Komplexe Maschinen
Arbeiten Sie verfügbar
-
Versammlungsart
Mit Kühlkörper
Teilname
ATV32
Emc-Filter
Filter Klasse C2 EMC integriert
Phase
Phase 3
[Wir] bewertete Versorgungsspannung
380… 500 V - 15… 10%
Versorgungsspannungsgrenzen
323… 550 V
Netzfrequenz
50… 60 Hz - 5… 5%
Netz-Frequenz
47,5… 63 Hz
Leistungsstärkekilowatt
11 Kilowatt 380… 480 V
Maximale Pferdestärken-Bewertung
15 Pferdestärken 380… 480 V
Ergänzend
Linie Strom
25,6 A 500 V 3 Kilowatt der Phase 11/15 Pferdestärken
36,6 A 380 V 3 Kilowatt der Phase 11/15 Pferdestärken
Scheinleistung
31,7 KVA 500 V 3 Kilowatt der Phase 15/20 Pferdestärken
Zukünftige Linie ISC
22 Phase des Ka 3
Sollleistung gegenwärtig
27,7 Kilowatt A 4 kHz 500 V 11/15 Pferdestärken
Maximaler vorübergehender Strom
41,6 Kilowatt A 60 s 11/15 Pferdestärken
Ausgangsfrequenz
0,0005… 0,599 kHz
Nominale Schaltfrequenz
4 kHz
Schaltfrequenz
2… 16 kHz justierbar
Drehzahlbereich
1… Asynchronmotor 100 im offenen Regelkreis- Modus
Geschwindigkeitsgenauigkeit
+/- 10% des nominalen Beleges 0,2 Tn zu Tn
Drehmomentgenauigkeit
+/- 15%
Ausgleichstrom ziehen zu fest an
170… 200%
Bremsmoment
<> Asynchronmotorsteuerprofil
Schmelzen Sie Vektorsteuerung ohne Sensor, Standard
Verhältnis der Spannung/Frequenz, 5 Punkte
Verhältnis der Spannung/Frequenz, 2 Punkte
Verhältnis der Spannung/Frequenz - energiesparend, quadratisches U/f
Schmelzen Sie Vektorsteuerung ohne Sensor - Energieeinsparung, NoLoad-Gesetz
Synchronmotorsteuerprofil
Vektorsteuerung ohne Sensor
Vorgeschriebene Schleife
Justierbarer PID-Regler
Bewegungsbelegausgleich
Justierbares 0… 300%
Automatisch was auch immer die Last
Nicht verfügbar im Verhältnis der Spannung/Frequenz (2 oder 5 Punkte)
Lokales Signalisieren
1 rote Antriebsspannung LED
1 LED-Grün CANopen-Lauf
1 roter CANopen Fehler LED
1 rote Antriebsstörung LED
Ausgangsspannung
<> Geräuschpegel
43 DB 86/188/EEC
Isolierung
Elektrisch zwischen Macht und Steuerung
Elektrische Verbindung
Schraubklemme 0,5… 1,5 Millimeter ², Steuerung AWG-Lehre 14 AWG-Lehre18…)
Entfernbare Schraubklemmen 6… 16 Millimeter ², Motor/Bremswiderstand AWG-Lehre 6 AWG-Lehre8…)
Schraubklemme 10… 16 Millimeter ², Stromversorgung AWG-Lehre 6 AWG-Lehre8…)
Anzugsmoment
Steuerung 4,43 lbf.in (0,5 N.m), 4,4 lb/ft)
10,62 lbf.in (1,2 N.m), 10,6 lb-/ftmotor/Bremswiderstand)
Stromversorgung 10,62 lbf.in (1,2 N.m), 10,6 lb/ft)
Versorgung
Interne Versorgung für Bezugspotentiometer (1 bis kOhm 10) 10,5 V DC +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> Analogeingabezahl
3
Analogeingabeart
AI1 Spannung 0… 10 Bits Ohms 10 V DCs 30000
Zweipolige Differenzspannung AI2 +/- 10 Bits Ohms 10 V DCs 30000
Strom AI3 0… 20 MA (oder 4-20 MA, x-20 MA, 20 x MA oder andere Muster durch Konfiguration) Bits 250 Ohms 10
Probieren von Dauer
2 Frau AI1, AI2, AI3) - Entsprechung
2 Frau AO1) - Entsprechung
Antwortzeit
Frau LI1… LI6 8 +/- 0,7 Fraulogik
R1A, R1B, R1C 2 Fraurelais
R2A, R2C 2 Fraurelais
Genauigkeit
+/- 0.2% AI1, AI2, AI3) für eine Temperatur von °C -10… 60
+/- 0.5% AI1, AI2, AI3) für eine Temperatur von °C 25
+/- 1% AO1) für eine Temperatur von °C 25
+/- 2% AO1) für eine Temperatur von °C -10… 60
Linearitätsfehler
+/- 0,2… 0.5% von Grenzwert AI1, AI2, AI3)
+/- 0.3% AO1)
Analogausgangzahl
1
Analogausgangart
Software-konfigurierbare gegenwärtige Bits 0… 20 MA 800 Ohms 10 AO1
AO1 Software-konfigurierbare Spannung 0… 10 Bits Ohms 10 V 470
Getrennte Ertragzahl
3
Getrennte Ertragart
Konfigurierbare Relaislogik R1A, R1B, R1C) NO/NC - 100000 Zyklen
Konfigurierbare Relaislogik R2A, R2B) Zyklen NO- 100000
Logik LO)
Minimaler Schaltstrom
5 MA 24 V konfigurierbare Relaislogik DCs
Maximaler Schaltstrom
R1 3 A 250 V Wechselstrom widerstrebend, Lattich-Phi = 1
R1 4 A 30 V DC widerstrebend, Lattich-Phi = 1
R1, R2 2 A 250 V Wechselstrom induktiv, Lattich-Phi = 0,4
R1, R2 2 A 30 V DC induktiv, Lattich-Phi = 0,4
R2 5 A 250 V Wechselstrom widerstrebend, Lattich-Phi = 1
R2 5 A 30 V DC widerstrebend, Lattich-Phi = 1
Getrennte Inputzahl
7
Getrennte Inputart
Programmierbares (Wanne/Quelle) LI1… LI4) 24… 30 V DC-Niveau 1 PLC
Programmierbar als Impulsinput 20 kpps LI5) 24… 30 V DC-Niveau 1 PLC
Schalter-konfigurierbare PTC-Sonde LI6) 24… 30 V DC
Sicheres Drehmoment weg von STO) 24… 30 V DC - 1500 Ohm
Getrennte Inputlogik
Negative Logik (Wanne) LI1… LI6), > 19 V, < 13="" V=""> positive Logik (Quelle) LI1… LI6), < 5="" V=""> 11 V
Beschleunigungs- und Verlangsamungsrampen
WEIL
Verlangsamungsrampenanpassung
Linear
DC-Einspritzung End der Verlangsamungsrampe automatische
S
Rampenschaltung
U
Bremsen zum Stillstand
Durch DC-Einspritzung
Schutzart
Eingegebener Trennstrecke-Antrieb
Überstrom zwischen Ausgabephasen und Erd-Antrieb
Überhitzungsschutz-Antrieb
Kurzschluss zwischen Bewegungsphasen-Antrieb
Wärmeschutz-Antrieb
DFV-Anschluss Protokoll
CANopen
Modbus
Verbindungsstückart
1 RJ45 auf vorderem Gesicht) Modbus/CANopen
Körperliche Schnittstelle
2-drahtiges RS 485 Modbus
Getrieberahmen
RTU Modbus
Art der Polarisation
Kein Widerstand Modbus
Zahl von Adressen
1… 127 CANopen
1… 247 Modbus
Methode des Zugangs
Sklave CANopen
Elektromagnetische Kompatibilität
1.2/50 µs - 8/20 µs Anstiegs-Immunitätstest, Niveau 3 Iec 61000-4-5
Durchgeführter Hochfrequenzimmunitätstest, Niveau 3 Iec 61000-4-6
Elektrischer schneller Ausgleichstrom/gesprengter Immunitätstest, Niveau 4 Iec 61000-4-4
Immunitätstest der elektrostatischen Entladung, Niveau 3 Iec 61000-4-2
Ausgestrahlter Immunitätstest des elektromagnetischen Feldes der Hochfrequenz, Niveau 3 Iec 61000-4-3
Spannungseinbruch- und Unterbrechungsimmunitätstest Iec 61000-4-11
Breite
7,09 in (180 Millimeter)
Höhe
15,91 in (404 Millimeter)
Tiefe
9,13 in (232 Millimeter)
Produkt-Gewicht
19,18 lbs (US) (8,7 Kilogramm)
Wahlkarte
Kommunikationskarte CANopen-Verkettung
Offene Art Kommunikationskarte CANopen
Kommunikationskarte DeviceNet
Kommunikationskarte EtherNet/IP
Kommunikationskarte Profibus DP V1
Funktionalität
Mittler
Spezifische Anwendung
Andere Anwendungen
Umwelt
Standards
EN/IEC 61800-3
EN/IEC 61800-5-1
Gruppe 1 Klasse A en 55011
Umwelt en 61800-3 1 Kategorie C2
Kategorie C2 Umwelt 2 en 61800-3
Produkt-Bescheinigungen
CSA
GOST
UL
C-Zecke
NOM 117
Markierung
CER
Verschmutzungsgrad
2 EN/IEC 61800-5-1
IP-Grad Schutz
IP20 EN/IEC 61800-5-1
Erschütterungswiderstand
1 GN 13… 200 Hz) EN/IEC 60068-2-6
1,5 Millimeter Spitzen-Spitzen3… 13 Hz) EN/IEC 60068-2-6
Schockwiderstand
15 GN 11 msEN/IEC 60068-2-27
Relative Luftfeuchtigkeit
5… 95% ohne Kondensation Iec 60068-2-3
5… 95% ohne tropfenden Wasser Iec 60068-2-3
Umgebungstemperatur für Operation
°F 14… 122 (- °C) 10… 50, ohne herabzusetzen
°F 122… 140 (°C) 50… 60 mit dem Herabsetzen des Faktors
Umgebungstemperatur für Lagerung
-13… °F 158 (- °C) 25… 70
Funktionierenhöhe
<> 3280,84… 9842,52 ft (1000… 3000 m) mit gegenwärtigem herabsetzendem 1% pro 100 m
Schaltpunkt
Vertikale +/- 10 Grad
Einrichtungsund Versanddetails
Kategorie
22153-ATV320/ATV312/ATV32 (10 BIS 30HP)
Rabatt-Zeitplan
CP4B
GTIN
00785901675518
Returnability
Nein
Ursprungsland
Identifikation
Vertragsgarantie
Garantie
18 Monate

ANDERE ÜBERLEGENE PRODUKTE

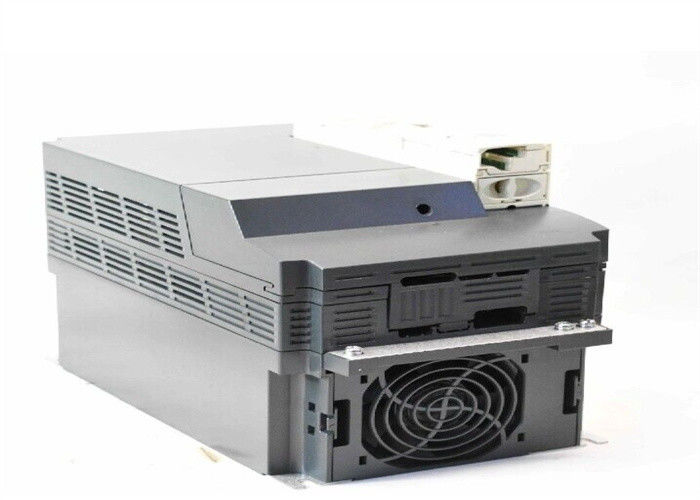

Dieser 3-phasige Antrieb variabler Geschwindigkeit Altivar 32 hat eine Nennleistung von 11kW und eine Versorgungsspannung von 380V zu Wechselstrom 500V. Er ist für Anwendungen wie kleine Förderer, die Hebemaschinen bestimmt und bauscht sich,/Etikettiermaschinen, Mischer, Kneter, Textilmaschinen, Pumpen, Kompressoren, Fans, Holzbearbeitung und Metallwerkzeugmaschinen. Er hat einen Formfaktor des Vertrages 180mm-wide und lässt eine flexible und einfache Installation auf einer Montageplatte ohne irgendeinen Raum zwischen angrenzenden Antrieben zu. Er bietet auch eine Verschlussverschlussdichtung, Status- und Störungsanzeige, ein Stoßskalanavigationsknopf und ein integrierter EMC-Filter an. Er bietet hohe Lesbarkeit von Schlüsselparameterdank eine helle 4-stellige Anzeige LED an. SoMove-Software-Kompatibilität ermöglicht der Rettung und der Übertragung, von Konfigurationen, zum des Antriebs zu ersparen und verringert Wartungsstillstandszeit.
