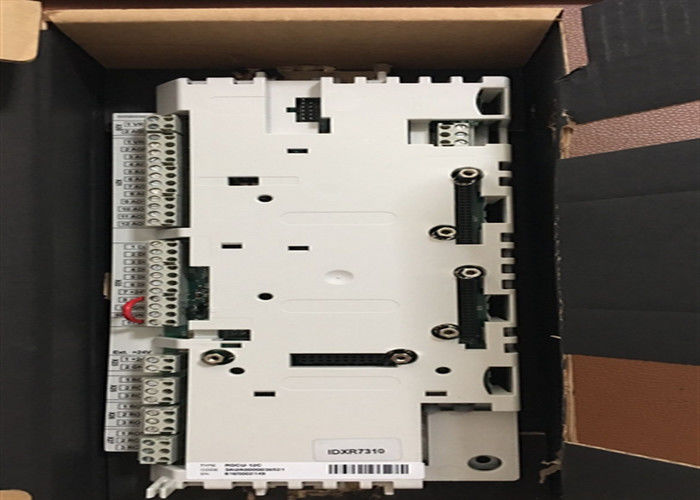

RDCU-12C ABB Steuerkreiskarte-Hauptstromkreis-Schnittstellen-Brett für Antrieb ACS800

RDCU-12C - Steuergerät für ABB-Antriebe - ACS 800

In den analogen Anwendungen des Motorantriebs ACS800 und in digitalen Ein-n/Ausgabekanäle werden für verschiedene Funktionen wie Steuer-, Überwachungs- und Maßzwecke verwendet (z.B. Bewegungstemperatur). Um die Input-/Outputfunktionalität Ihres Antriebs ACS800 zu verlängern liefert das RDCU-12C zusätzliche analoge und digitale Input-/Outputverbindungen, die Relaisausgaben und mehr.

Merken Sie bitte, dass Anwendersoftware nicht enthalten ist, bevor das Brett verwendet werden kann, müssen Kunden die erforderliche Software erhalten und installieren.

RDCU-12C Steuergerät-Eigenschaften:

• 3 Analogeingaben - Differenzial, Gleichtaktspannung ±15 V, galvanisch lokalisiert als Gruppe, ein ± 0(2) bis 10 V, Bit der Entschließung 12, zwei 0(4) bis 20 MA, Bit der Entschließung 11
• 2 Analogergebnise - 0(4) bis 20 MA, Bit der Entschließung 10
• 7 digitaler Input - galvanisch lokalisiert als Gruppe (kann in zwei Gruppen aufgespaltet werden), Eingangsspannung 24 V DC, filternd Frau der Zeit (HW) 1
• 3 digitale (Relais) Ertrag - Umschaltkontakt, 24 V DC-oder 115/230 V Wechselstrom, max. stationärer Gleichstrom 2 A
• Referenzspannungsertrag: ±10 V ±0.5%, Maximum 10 MA
• Zusätzlicher Stromversorgungsertrag: +24 V ±10%, Maximum 250 MA
