IC695CPE330 Digital ich CPU-Prozessor 64MB O-Modul GE-RX3i CPE330

IC695CPE330 Digital ich CPU-Prozessor 64MB O-Modul GE-RX3i CPE330

Teilnummer

IC695CPE330

Form-Faktor

Rückwand

Anwenderspeicher

64MB

Input/Output

Stückchen 32k getrenntes Input/Output, Wörter 32k für analoges Input/Output

Energie-Satz

Verfügbar

Redundanz-Unterstützung

Medien-Redundanz (MRP), PROFINET-System-Redundanz (PNSR)

Ethernet-Anschluss

3x 10/100/1000 (2 geschaltete Häfen)

Ethernet-Protokolle

SRTP Anwender, Modbus TCP/IP, OPC MA (undurchsichtiger Server-Redundanz-Server), EGD, PROFINET, DNP3 Außenstation, IEC-61850 Kunde, IEC-104 Server, HIRSCH-Durchgang

Serienprotokolle

ASCII-Serie, Modbus/RTU

Fernein-ausgabegeräte

32 Simplexbetrieb, 20 überflüssig, Simplexbetrieb 255 mit PNC001

USB-Schnittstelle

1x USB-A 2,0

Produkt-Beschreibung

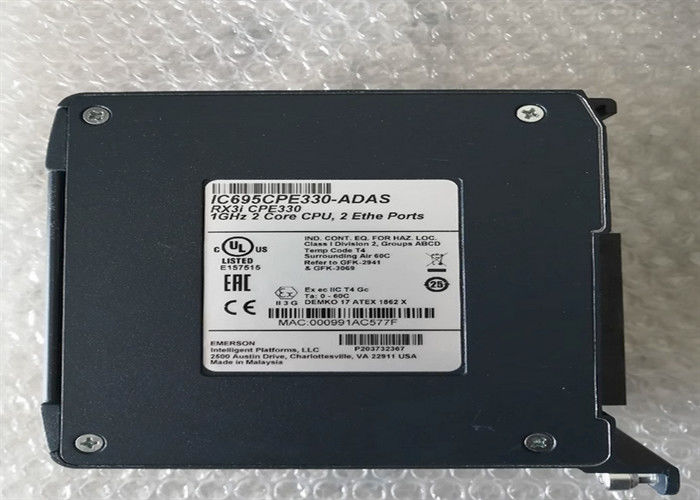

Das IC695CPE330 ist eine programmierbare CPU mit Ethernet-Zusammenhang in der Reihe GEs Fanuc PACSystems RX3i. Um IC695CPE330 zu programmieren und zu konfigurieren, benutzen Sie gewöhnlich Proficy-Maschinen-Ausgaben-Software. Als Benutzer können Sie irgendwelche einiger verschiedener Sprachen wählen, in denen den Prüfer programmieren. Abhängig von, was Sie mit Automatisierung tun möchten auf industrieller Ebene, können Sie im Leiter-Diagramm, im Funktions-Santendiagramm, in strukturiertem Text oder in C. programmieren. Sie können symbolische Variablen auch sicher schaffen.

Das Modul ist ein Prüfer, der anderes RX3i Input/Output und intelligente Wahlmodule stützt. Seine CPU kann bis 512 Programmblöcke, jeden unterbringen von, welchem eine Kapazität von 128 KBs soviel wie haben kann.

Schiffe IC695CPE330 mit MB 64 MB des Anwenderspeichers, 64 des Programmgedächtnisses und ein Paar unabhängiges Hochgeschwindigkeits-Ethernet LANs beschrifteten LAN1 und LAN2. LAN1 benutzt ein engagiertes (manchmal schriftlich RJ45) Verbindungsstück RJ-45. LAN2 benutzt ein Paar innerlich geschaltete Verbindungsstücke. werden LANs durch engagierte Mikroprozessoren und Netzwerkschnittstelleprüfer, damit die beteiligten Ethernet-Funktionen unabhängig der Prüferlogiks und Input-/Outputscannens gedient. Ethernet-Schnittstellen auf den Prüferrichtungs-Datenraten, den Kommunikationsmodi und den verkabelnden Vorbereitungen automatisch.

Jedes der zwei LANs kann bis 48 Serververbindungen SRTP (sicheres Realzeitende-zu-Ende-Transportprotokoll) gleichzeitig laufen lassen. Der Prüfer stützt drei verschiedene Serienprotokolle: Sklave Modbus RTU, Serien-Input-/Output und SNP-Sklave.

Ausschnitte in des dem Metallgehäuse und in den Aufklebern Prüfers auf seiner Frontplatte den Zusammenhang und verkabelnde Optionen bereitwillig offensichtlich ausüben. Der Prüfer ist entworfen, um Daten beim Ermöglichen von Multireihenkommunikationen zu synchronisieren. Er gesteht Ihnen zu den Überweisungsdaten nach und von USB 2,0 entfernbare Datenspeicherungsgeräte auch zu.
