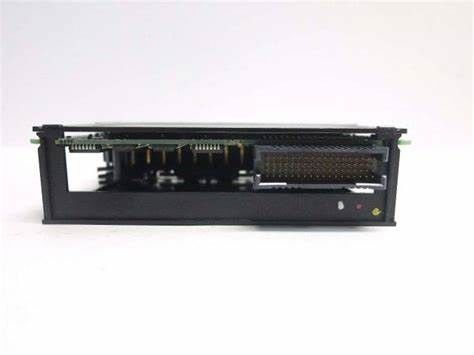

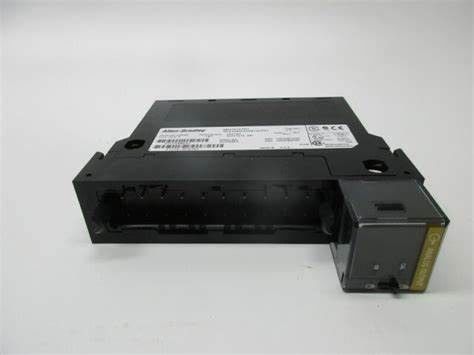

1756-OF8 AB Analoges Ausgabemodul der Entschließung 15bit

1756-ENBT ControlLogix EtherNet/IP Brücken-Modul 128 LOGIX VERBINDUNGEN

Spezifikationen

Hersteller Rockwell Automation
Überspannungsschutz 24V DC
Einschließung keine
Strom der Kurzschlussentdeckung elektronisch begrenzt zu 21 MA oder weniger
Nur Strom Entdeckung des offenen Stromkreises
Umwandlungs-Methoden-R-Leiter DAC, monotonicity ohne fehlende Codes
Daten formatieren Modus der ganzen Zahl (ließ gerechtfertigt, 2 s-Ergänzung), IEEE32-bit-Gleitkomma
Entschließung 15bit
Ausgangsspannungs-Strecke +/- 10VDC
Ertrag-Strombereich 0-20 MA
Nr. Strom/Spannung der Ertrag-acht (8)
Marke AB
Teilnummern-/Katalog-Nr. 1756-OF8
Reihe ControlLogix
Modul-Art analoges Ausgabemodul
Gibt 8 I/V aus
Rückwand-Strom (5Volts) 140 Milli-Amperes
Rückwand-Strom (24 Volt) 210 Milli-Amperes
Entfernbare Verteiler 1756-TBNH, 1756-TBSH
Verlustleistung (maximale) 4,9 Watt bei 60 Celsius
Removeable-Verteiler 1756-TBNH, 1756-TBSH
Isolierungs-Spannung 50 Volt ununterbrochen
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

ANDERE ÜBERLEGENE PRODUKTE

EtherNet-/IPNetzwerkkonfiguration
EtherNet-/IPkommunikations-Module
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Prüfer
EtherNet-/IPadapter
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Der AB 1756-OF8 ist ein analoges Ausgabemodul, das ein Teil der ControlLogix-Plattform ist. Dieses analoge Modul wird benutzt möglicherweise, um die elektrische und Feldgeräte zu steuern und zu modulieren, zu übertragen oder überträgt Signale für die Zusammenschaltung an das Messen und die Schreiber oder zu jedem möglichem anderen Zweck erneut.

Das 1756-OF8 kommt mit acht (8) analogen Ausgabekanälen, die für +/-10VDC und 0-20 Analogergebnissignale MAs konfigurierbar sind. Es hat eine Entschließung von 15 Bits über 21 MA - 650 nA/bit und 15 Bits über 10.4V - 320 µV/bit mit Schutzfähigkeit des offenen Stromkreises, des Kurzschlusses und der Überspannung.

Die Gebrauch 1756-OF8 R-Leiter DAC, monotonicity ohne fehlende Codemodul-Umwandlungsmethode und stellt Registerdaten in Form von Modus der ganzen Zahl (ließ gerechtfertigt, 2 s-Ergänzung), IEEE32-bit-Gleitkomma zur Verfügung. Sie hat eine Scan-Zeit von Frau 12 Frau für Gleitkomma-Format und 8 für Format der ganzen Zahl.

Das 1756-OF8 erfordert entfernbare Verteiler für das Verdrahten von Eingangssignalen. Passende Verteiler sind 1756-TBNH und 1756-TBSH. Für 1756-TBNH ist anwendbare Drahtgröße 0,33… (AWG-Lehre 22… 14) Körper 2,1 mm2 oder Kupferlitze, die bei °C 105 (°F 221) veranschlagt werden oder, größer Isolierungsmaximum 1,2 Millimeter (3/64 Zoll, die.) für einzelne Drahtverbindung und 0,33… (AWG-Lehre 22… 16) Körper 1,3 mm2 oder der veranschlagten oder größeren Kupferlitze, bei °C 105 (°F 221), Isolierungsmaximum 1,2 Millimeter (3/64 Zoll.) für doppelte Drahtverbindung. Wenn 1756-TBSH verwendet wird, ist passende Drahtgröße 0,33… (AWG-Lehre 22… 14) Körper 2,1 mm2, oder angeschwemmter abgeschirmter Kupferdraht veranschlagte bei °C 105 (°F 221), oder größer, Isolierungsmaximum 1,2 Millimeter (3/64 Zoll.). Nur einzelne Drahtverbindung ist für das 1756-TBSH anwendbar.

Wenn betrieblich, hat es einen Offsetantrieb von 50 PPMs/von Grad Celsius und 0,1 PPMs/Grad Celsius und Temperatur-abhängigen Gewinnantrieb von 25 PPMs/von Grad Celsius und 50 PPMs/Grad Celsius (gegenwärtig). Das Modul hat eine Scan-Zeit von 12 Millisekunden für Gleitkomma und von 8 Millisekunden für ganze Zahl und hat einen Gesamtmodulfehler von 0,15% (im Spannungsmodus) und von 0,3% (in emittergekoppeltem). Modul The1756-OF8 hat eine Isolierungsspannung von 250 Volt unter Verwendung der verstärkten Isolierung prüfte 1350 Volt Wechselstrom auf 2 Sekunden zwischen den Ausgabekanälen und der Rückwand. Es hat Codes einer Temperatur T4A (Nordamerika), T4 (ATEX) und T4 (Iec) und kommt in eine offen-ähnliche Einschließung. Die Betriebs1756-OF8'S temperaturspannen zwischen 0 und 60 Grad Celsius und ihm ist entworfen, um seine Funktion an einer Schockrate von 30G und an einer Erschütterung von 2G bei 10 bis 500 Hertz beizubehalten.

Kann dieses Modul mit einer Garantie gekauft werden?

Ja kommt das 1756-OF8 mit einer freien einjährigen Garantie von DO Supply, Inc.

Was ist die Verlustleistung dieses Moduls?

Das 1756-OF8 hat eine Höchstleistungsableitung von 4,9 Watt.

Wo kann ich das repariert zu werden 1756-OF8 senden?

DO Supply, Inc. bietet eine Vielzahl von Reparaturservices für das 1756-OF8 an.

Wievielen Ausgabekanälen tut das 1756-OF8 haben?

Das 1756-OF8 hat acht (8) analoge Ausgabekanäle.

Was ist die Entschließung des 1756-OF8?

Das 1756-OF8 hat 15 Bits über 21 MA - 650 nA/bit und 15 Bits über 10.4V - 320 µV-/bitentschließung.

Tut dieses Modul gekommen mit einzelner Kanalisolierung?

Nein. Das Modul mit einzelner Isolierungsidentifikation 1756-OF8I.
