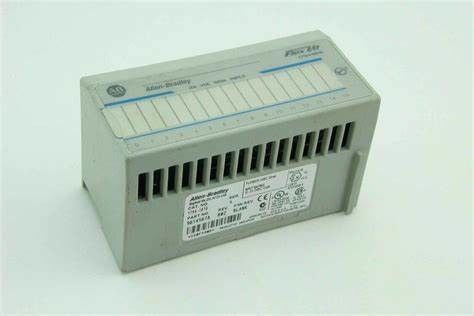

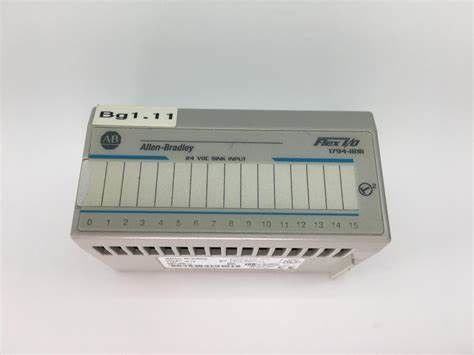

1794-IB16 AB FLEX Eingabeeinheiten Inputs/Output Digital 16 gelbe Statusanzeigen

1756-ENBT ControlLogix EtherNet/IP Brücken-Modul 128 LOGIX VERBINDUNGEN

Spezifikationen

Hersteller Rockwell Automation
Marke AB
Betriebstemperatur: 0 bis 55 C (32 bis 131 F)
Draht-Größe: Bestimmt durch installierte Terminalbasis
Montage: Hutschiene
Indikatoren: 16 gelbe Statusanzeigen
AUF Zustand Spannung nom: 24 VDC
AUF Zustand Spannung Maximum 31,2 VDC
AUF Zustand Spannung Minute: 19,2 VDC
Zahl von Input: Sechzehn (16), sinkender Input
Terminalbasis: 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794 - TBKD, 1794-TB37DS
Produkt-Beschreibung: Eingabeeinheit Flex-IO-DCs
Lagertemperatur: -40 bis 85 C (- 40 bis 185 F)
Erschütterung: 5g @ 10 bis 500 Hz
Teilnummern-/Katalog-Nr. 1794-IB16
Funktionierender Schock: 30 g
Produkt-Art Eingabeeinheiten Flex-Inputs/Output Digital
Gibt 16 stromziehend ein
Ein-Zustands-Spannungsmin. 10V DC
Ein-Zustands-Spannung max. DC 31.2V
Durchlassstrom Min. 2.0mA Min.
Durchlassstrom max. 12.0mA
Ausschaltspannung max. DC 5V
Sperrstrom max. 1.5mA
Nominale Eingangsimpedanz 4,6 k?
Flexbus gegenwärtiges DC 30mA @ 5V
Verlustleistung 6.1W @ Maximum DC-31.2V.
UPC 10612598137784

ANDERE ÜBERLEGENE PRODUKTE

Der AB 1794-IB16 ist eine sechzehn (16) getrennte Eingabeeinheit des Kanals 24VDC. Dieses Modul ist ein Teil der 1794 Flex-IO-Produktfamilie, die hauptsächlich verwendet wird, um verteilte IO-Lösung einzuführen. Mit verteilter Input-/Outputarchitektur Input-/Outputmodule möglicherweise sind installiert nahe der Quelle des Signals oder der gefahrenen Last. Dieses verringert erheblich Kabeldurchführungen folglich, verringert Gesamtinstallationskosten. Es auch vereinfacht Wartung und trägt zur Gesamtzunahme des Up-Time Kontrollsystems bei.

Unterstützungs1794-ib16 standardhutschienebefestigung oder direkte Plattenmontage. Dieses Modul wird mit Terminalbasis benutzt, in der Signalverdrahtungen beendet werden. Kompatible Terminalbasis sind 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS. Zusätzlich erfordern the1794-IB16 Gebrauch eines Datenanschlussgerätes für das Übertragen von Input-/Outputdaten auf das Partnerscanner-Modul oder -prüfer. Kompatible Datenanschlussgeräte sind DeviceNet-Datenanschlussgerät mit Katalogzahl 1794-ADN, Fern-Input-/OutputDatenanschlussgerät mit Datenanschlussgerät der Katalogzahl 1794-ASB, Ethernet-mit Datenanschlussgerät der Katalogzahl 1794-AENT, Profibus-mit Datenanschlussgerät der Katalogzahl 1794-APB und ControlNet-mit Katalogzahl 1794-ACN.

Das 1794-IB16 hat einen gegenwärtigen abgehobenen Betrag von DC 30 MA @ 5V. Die einzelnen Inputkanäle sind rated10 zu 31,2 VDC mit nominaler Eingangsspannung von 24VDC und stützen Wannenverdrahtungskonfiguration. Jeder Kanal hat eine minimale Ein-Zustands-Spannung von 10VDC und Maximum von 31.2VDC, während die maximale Ausschaltspannung 20VDAC ist. Er hat eine Verlustleistung von DC 3,5 W @ 31.2V und thermische Ableitung von DC 11,9 BTU/hr @ 31.2V.



Das Modul 1794-IB16 hat 16 stromziehenden Input mit Spannung, Ein-Zustand DCs 24V nominalem minimaler Sperrstrom DC-10-31.2V Ein-Zustands-Spannungsbereich und 1.5mA. Es hat eine Höchstleistungsableitung von 6.1W an DC 31.2V. Die Terminalbasiseinheiten, die mit diesem Modul kompatibel sind, sind die 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS.

Dieses Modul stützt Hutschiene- oder Plattenmontage und stützt verschiedene Datenanschlussgeräte wie ControlNet, DeviceNet, EtherNet/IP und Universalfern-Input/Output. Das Modul 1794-IB16 hat 16 gelbe LED als Statusanzeigen für jeden Kanal. LED zeigen entsprechendes Eingabegerät und Ausgangssignal an. Es hat auch d- und XT-Versionen von Standardmodulen für Diagnosen und extreme Umwelt, das Platte und Instandhaltungskosten verringert. Es hat ein Betriebstemperatur 0 - 55 °C (32 - 131 °F) und eine 5 - 95% kondensationsfreie relative Luftfeuchtigkeit.

EtherNet-/IPNetzwerkkonfiguration
EtherNet-/IPkommunikations-Module
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Prüfer
EtherNet-/IPadapter
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Der AB 1756-OF8 ist ein analoges Ausgabemodul, das ein Teil der ControlLogix-Plattform ist. Dieses analoge Modul wird benutzt möglicherweise, um die elektrische und Feldgeräte zu steuern und zu modulieren, zu übertragen oder überträgt Signale für die Zusammenschaltung an das Messen und die Schreiber oder zu jedem möglichem anderen Zweck erneut.

Was ist die Höchstzahl von 1794-IB16 kann ich mit einem (1) Flex-Input-/Outputgestell installieren?

Bis acht (8) 1794-IB16 möglicherweise sind installiert in ein einzelnes Flex-Input-/Outputgestell.

Das 1794-IB16 tut Stützauftretenverdrahtungskonfiguration?

Nein. Das 1794-IB16 stützt nur Wannenverdrahtungskonfiguration.

Das 1794-IB16 tut Unterstützungsflex-Input-/OutputDatenanschlussgeräte?

Ja. Er stützt alle verfügbaren Flex-Input-/OutputDatenanschlussgeräte.
