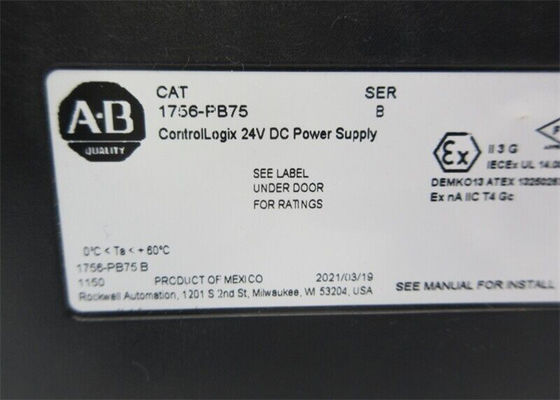

1756-PB75 AB 95 W gab 24 DCControlLogix-Volt Stromversorgungs-Digital ich O-Modul ein

1756-PB75 AB 95 W gab 24 DCControlLogix-Volt Stromversorgungs-Digital ich O-Modul ein

Technische Spezifikationen für 1756-PB75
Hersteller Rockwell Automation
Teilnummern-/Katalog-Nr. 1756-PB75
Fahrgestelle-Reihen-Reihe B; Reihe C
Fahrgestelle-Kompatibilität 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17
Halten Sie Frau @ der Zeit 35 DC 18V; 40 Frau @ DC 24V; 40 Frau @ DC 32V
Spitzenleistung 75 W @ 0… °C +60 (°F +32… +140)
Gegenwärtige Kapazität 1.5A bei 1,2 VDC; 4A an 3.3VDC; 13 A an 5.1VDC und 2,8 A an 24VDC
Max Inrush Current 30 Ampere
Isolierungs-Spannung 250V (ununterbrochen), verstärkte Isolierungs-Art, Leistungsaufnahme zur Rückwand-Art geprüftes @ DC 3500V für 60 s
Eingangsspannungsbereich 18-32VDC
Nom-Eingangsspannung 24VDC
Marke AB
Reihe ControlLogix
Modul-Art Standardstromversorgung
Eingangsleistung 95 W
Fahrgestelle-linke Seite der relativen Satznummer 1756
Gewicht 0,95 Kilogramm (2,10 lbs)
Bemessen 14,0 x 11,2 x 14,5 cm (5,51 x 4,41 x 5,71 Zoll.)
Eingangsspannung 24 Volt DC
Spannungsbereich 18-32 Volt DC
Leistungsabgabe 75 Watt bei 60 Celsius
Fahrgestelle-Reihe B
Betriebstemperatur 32-140 Fahrenheit (0-60 Celsius)
Einschließung keine
UPC 10612598206862

ANDERE ÜBERLEGENE PRODUKTE

EtherNet-/IPNetzwerkkonfiguration
EtherNet-/IPkommunikations-Module
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Prüfer
EtherNet-/IPadapter
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Der AB 1756-OF8 ist ein analoges Ausgabemodul, das ein Teil der ControlLogix-Plattform ist. Dieses analoge Modul wird benutzt möglicherweise, um die elektrische und Feldgeräte zu steuern und zu modulieren, zu übertragen oder überträgt Signale für die Zusammenschaltung an das Messen und die Schreiber oder zu jedem möglichem anderen Zweck erneut.

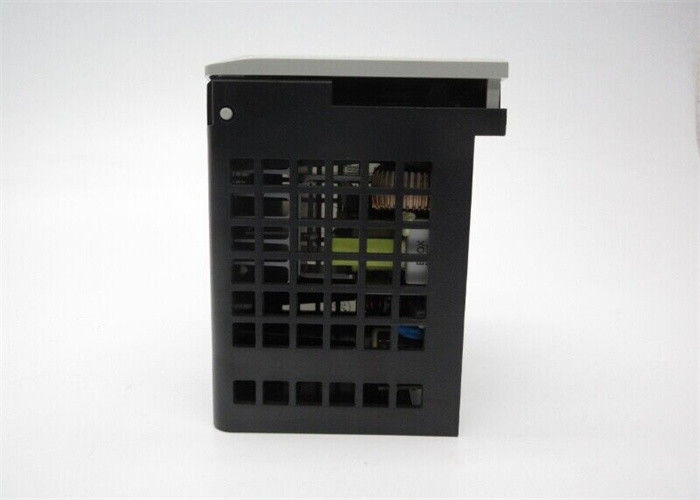

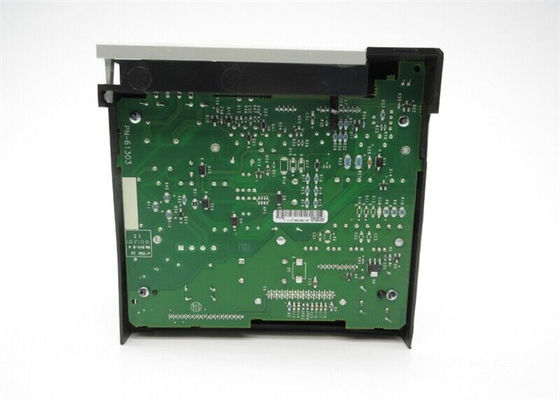

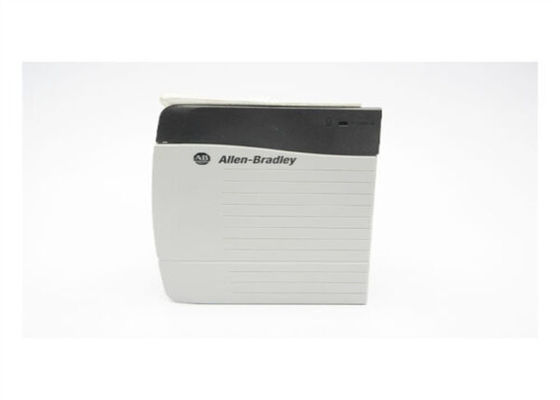

Das 1756-PB75 ist eine Standard-ControlLogix-Stromversorgung. Diese Stromversorgung ist ein DC Spannung Modul, hauptsächlich benutzt, um Rückwandenergie zu liefern und Moduloperation zu ermöglichen. Diese Stromversorgung wird an der am weitesten links liegenden Seite bestimmten ControlLogix-Fahrgestelle angebracht.

Das 1756-PB75 ist mit die meisten ControlLogix-Fahrgestelle, besonders Reihe B und Reihe C 1756-A4, 1756-A7, 1756-A10, 1756-A13, Fahrgestelle 1756-A17 kompatibel. Wenn sie ankommenden Stromanschluß zu dieser Stromversorgung beendet, ist empfohlene Drahtgröße 2,5 mm2 oder Körper oder Kupferlitze der amerikanischen 14 Drahtstärke (AWG-Lehre) mit Isolationsbemessung von °C 90 (°F 194) oder höhere und maximale Isolierungsstärke von 1,2 Millimeter (3/64 Zoll.). Ziehen Sie Schraube mit Drehmoment von 0,565 Nanometer fest (5 Pfund herein). Diese Stromversorgung hat Abmessung von (H) 14,0 x (W) 11,2 x 14,5 cm (d) (5,51 x 4,41 x 5,71 herein und wiegt 0,95 Kilogramm (2,10 lbs).

Das 1756-PB75 wird außen durch eine nominale Versorgungsspannung von 24VDC mit anwendbarem Spannungsbereich von 18-32VDC angetrieben. Es hat Eingangsleistungsanschlusswerte von 95W und Einschaltstrombewertung von 30A. Es liefert eine Spitzenleistung von 75 W @ 0… °C +60 (°F +32… +140) und gegenwärtige Kapazitäten von 1,5 A an 1.2VDC; 4A an 3.3VDC; 13 A an 5.1VDC und 2,8 A an 24VDC. Diese Stromversorgung kennzeichnet auch, Zeit von 35 Frau @ DC 18V zu halten; 40 Frau @ DC 24V und 40 Frau @ DC 32V mit Isolierungsspannung von 250V (ununterbrochen), verstärkte Isolierungs-Art, Leistungsaufnahme zur Rückwand-Art geprüftes @ DC 3500V für 60 S.

Es ist ein Teil der ControlLogix-Produktfamilie 1756, die auch Energie zur Fahrgestellerückwand zur Verfügung stellt. Das 1756-PB75 hat einen Eingangsspannungsbereich zwischen 18 und DC 32V mit nominalem DC 24V und Anschlusswerten der Eingangsleistung 95W und der maximalen Spitzenleistung 75W bei 0-60 °C. Das Modul hat eine maximale Überspannung von 30A und ein Signal halten Zeit von 35ms an DC 18V, an 40ms an DC 24V und an 40ms an DC 32V. Es hat eine gegenwärtige Kapazität von 1.5A an 1.2V, an 4A an 3.3V, an 13A an 5.1V und an 2.8A an DC 24V. Das 1756-PB75 hat eine Isolierungsspannung von 250V unter Verwendung einer verstärkten Isolierungsart, die an DC 3500V auf 60s zwischen Energieinput-zurückwand geprüft wird. Angeschwemmter oder fester Kupferdraht seines Schaltkreises verwendet 2,5 mm2 (AWG-Lehre 14) mit einem 0,8 Leiter-Schraubendrehmoment Nanometers (7 Pfund herein). Das 1756-PB75 hat ein gekennzeichnetes T4 ATEX, Iec, und Nordamerika-Temperaturcodes und -es kommen mit einer offen-ähnlichen Einschließung. Sie hat eine 0-60 °C (32-140 °F) Funktionstemperaturspanne an einer relativen Feuchtigkeitsbedingung von 5-95% ohne Kondensation. Das 1756-PB75 hat eine Betriebsschockbewertung von 30G und es kann einer Betriebserschütterung von 2.0G an 10-500Hz widerstehen. Es wiegt ungefähr 0,95 Kilogramm (2,10 lbs) und hat ein Versandmaß von 14.0cm x von 11.2cm x von 14.5cm (5.51in x 4.41in x 5.71in).

FAQ für 1756-PB75
Was ist der Unterschied zwischen dem 1756-PA75 und dem 1756-PB75?

Das 1756-PA75 funktioniert, wenn es mit 85-264VAC geliefert wird, während das 1756-PB75 durch eine externe Spannung der Versorgung 18-32VDC angetrieben wird.

Kann ich diese Stromversorgung als Spannungsquelle von Gremiumskomponenten benutzen?

Nein. Diese Stromversorgung ist nur für die ControlLogix-Fahrgestelle bestimmt.

Was sind kompatible ControlLogix-Fahrgestelle für Gebrauch mit dem 1756-PB75?

Kompatible Fahrgestelle sind 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
