1756-PB75 AB 95 W gab 24 DCControlLogix-Volt Stromversorgungs-Digital ich O-Modul ein

1756-PB75 AB 95 W gab 24 DCControlLogix-Volt Stromversorgungs-Digital ich O-Modul ein

Technische Spezifikationen für 1756-A10
Hersteller Rockwell Automation
Betriebstemperatur, Reihe °C +60 C -25… (- °F 13… +140)
Betriebstemperatur, Reihe B 0°C zu +60°C (+32°F zu +140°F)
Nr. Befestigung von Vorsprüngen sechs (6)
Orientierung horizontal
Rückwand-Strom, Fahrgestelle/Schlitz @ 24VDC 2,8 A/2.8 A
Rückwand-Strom, Fahrgestelle/Schlitz @ 5.1VDC 15 A/6 A
Rückwand-Strom, Fahrgestelle/Schlitz @ 3.3VDC 4A/4 A
Rückwand-Strom, Fahrgestelle/Schlitz @ 1.2VDC 1,5 A
Nr. Schlitze zehn (10) Schlitze
Lagertemperatur -40°C zu +85°C (- 40°F zu +185°F)
Kabinettgröße (HxWxD), Minute 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 Zoll.)
Marke AB
Teilnummern-/Katalog-Nr. 1756-A10

Reihe ControlLogix
Modul-Art Fahrgestelle
Verlustleistung, maximale 5 W
Befestigung des Platten-Bergs
Schlitze 10
Verlustleistung (maximale) 5 Watt
Maße 20 x 30 x 8 Zoll
Pfund des Gewichts 3,2 (1,45 Kilogramm)
Einschließung öffnen sich
Rückwand-Strom (5 Volt DC) 10 Ampere
Rückwand-Strom (24 Volt DC) 2,8 Ampere
UPC 10612598129277
UNSPSC 32151704

ANDERE ÜBERLEGENE PRODUKTE

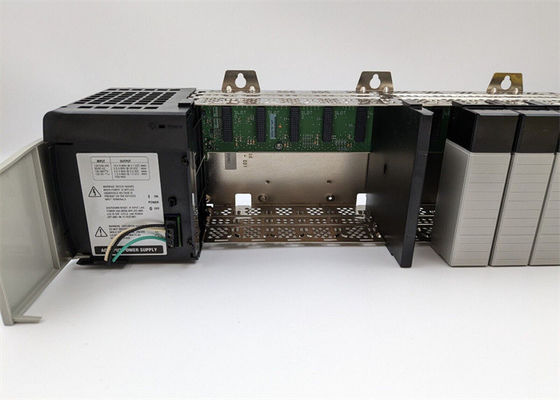

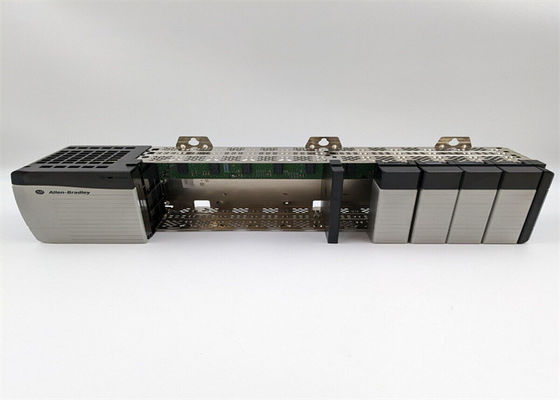

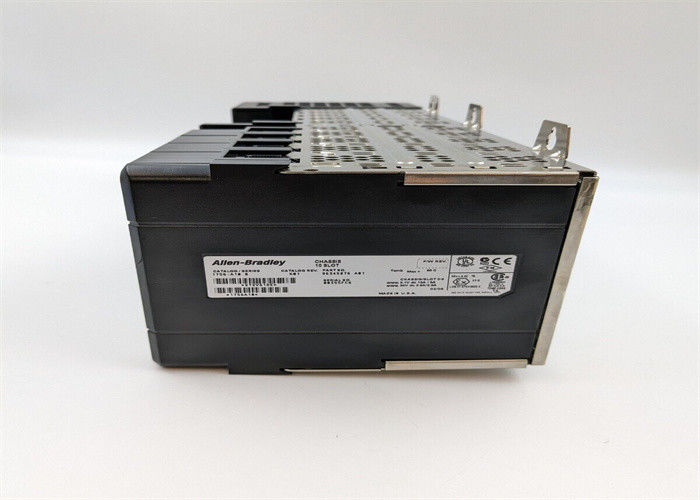

Der AB 1756-A10 ist dann (10) Schlitz ControlLogix-Fahrgestelle. Diese Hardware bewirtet den elektronischen Zusammenhang unter den ControlLogix-Modulen mit gegenwärtiger Bewertung der maximalen Rückwand von 1,5 A @ 1.2VDC; 4A/4A @ 3,3 VDC; 15 A/6 A @ 15 A/6 A und 2,8 A/2.8 A @ 24VDC.

Diese Fahrgestelle stützen Gremiumsmontage mit Installationsfreigaben von 15,3 cm (6,0 Zoll.) für Spitzen- und untere Freigabe und von 10,2 cm (4,0 Zoll.) plus die Breite der Stromversorgung für Seitenfreigabe. Wenn sie nebeneinander mit einen anderen ControlLogix-Fahrgestellen installiert wird, ist die erforderliche Freigabe zwischen die Fahrgestelle 7,7 cm (3,0 Zoll.) plus die Breite der Stromversorgung. ControlLogix-Stromversorgung, ob die Standard-, dünne oder überflüssige Stromversorgung Schlitz aufgestellt am am weitesten links liegenden Standort eingeweiht und keinen Fahrgestelleschlitz besetzt hat.

Das 1746-A10 ist in zwei (2) Reihen verfügbar, haben b- und C.series B Fahrgestelle einen Betriebstemperaturbereich 0…… +60 °C 60 °C (0… °F 140) und -25 (- °F 13… +140) für Module der Reihe C, während maximale Umgebungsluftlufttemperatur °C 60 (°F 140) für beide Reihen ist. Diese Fahrgestelle werden auch mit Funktionserdboden versehen, der entworfen ist, mit 8,3 beendet zu werden Quadrat. Millimeter oder AWG-Lehre 8 fest oder Kupferlitze mit Isolationsbemessung von °C 90 (°F 194) oder höher. Es hat auch einen schützenden Erdboden und entwirft, unter Verwendung 2,1 beendet zu werden Quadrat. Millimeter oder AWG-Lehre 14 fest oder Kupferlitze mit Isolationsbemessung von °C 90 (°F 194) oder höher.

Das 1756-A10 hat einen elektrischen Wert der Rückwand von 1,5 A-/1.5Arückwand, die zwischen den Fahrgestellen und den Schlitzen (Fahrgestelle/Schlitz) gegenwärtig ist an 1.2V, an einem von 4/4A an 3.3V und an einem von bis 2,8 A/2.8 A an 24V. Es hat eine Verlustleistung 5-Watt (thermisches Ableitungsäquivalent mit 6,1 BTU/hr), und es hat eine maximale Betriebs-Leistungsaufnahme von 1.8W. Es wird mit einem Klimacode der temperatur T5 (Nordamerika) und mit einem Code Iec-T6 (Europäische Gemeinschaft) gekennzeichnet. Das 1756-A10 hat auch eine offen-ähnliche Einschließung. Es hat eine Betriebstemperatur zwischen 0 und °C 60 (°F 32 und 40) bei kondensationsfreier Feuchtigkeit 5-95% und ihm wird an einer Temperaturspanne zwischen °C -40 und 85 versendet (- °F 40 und 185). Es hat einen bewerteten Betriebsschockwiderstand Iecs 60068-2-27 von 30G und es kann eine Erschütterung von 2G bei 10-500 Hz stützen, wenn betrieblich. Das 1756-A10 hat ein Kabinettmaß von 20 x von 30 x von 8in. und es wiegt 3.2lb.

EtherNet-/IPNetzwerkkonfiguration
EtherNet-/IPkommunikations-Module
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Prüfer
EtherNet-/IPadapter
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Der AB 1756-OF8 ist ein analoges Ausgabemodul, das ein Teil der ControlLogix-Plattform ist. Dieses analoge Modul wird benutzt möglicherweise, um die elektrische und Feldgeräte zu steuern und zu modulieren, zu übertragen oder überträgt Signale für die Zusammenschaltung an das Messen und die Schreiber oder zu jedem möglichem anderen Zweck erneut.

FAQ für 1756-A10
Was ist die gestützte Befestigungsart des 1756-A10?

Die direkte Plattenmontage der Unterstützungs 1756-A10 über die Befestigungsvorsprünge.

Wievielen ControlLogix-Modulschlitzen tut das 1756-A10 haben?

Das 1756-A10 hat zehn (10) Schlitze.

Der Stromversorgungsschlitz einschloss zum Schlitz tut Zählung des 1756-A10?

Der Stromversorgungsschlitz, gelegen an der am weitesten links liegenden Seite der Fahrgestelle ist nicht Teil der Fahrgestelleschlitzzählung.
