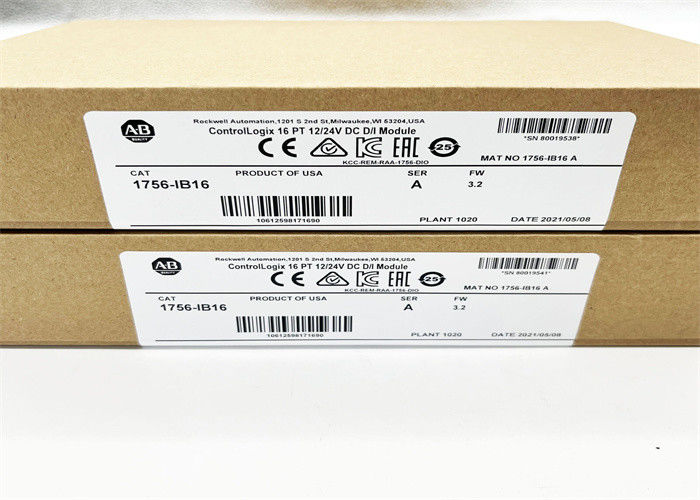

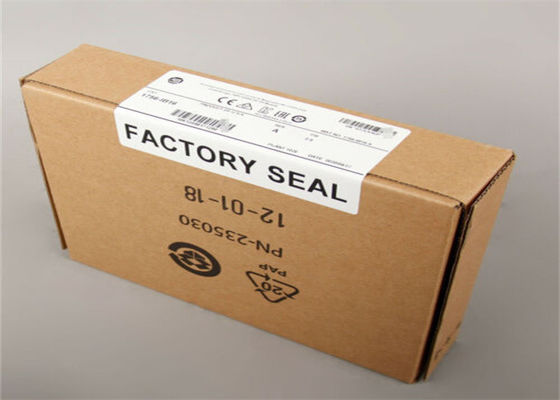

AB 1756-IB16 ControlLogix Input-/Outputmodul 2 Millisekunden plus vorgewählte Filterzeit

AB 1756-IB16 ControlLogix Input-/Outputmodul 2 Millisekunden plus vorgewählte Filterzeit

Technische Spezifikationen für 1756-IB16
Hersteller Rockwell Automation
Marke AB
Teilnummern-/Katalog-Nr. 1756-IB16
Reihe ControlLogix
Input 16
Modul-Art Eingabeeinheit Digital DCs
Nr. Input zweiunddreißig (32) Input
Eingangsspannung 12-24 Volt DC-Wannen-
Funktionierender Spannungsbereich 10-31.2 Volt DC
Modul-Befestigen elektronisch
Maximal 10 Milli-Amperes des Betriebsstroms bei 31,2 Volt DC
Eingegebene Verzögerungs-Zeit 2 Millisekunden plus vorgewählte Filterzeit
Maximaler Eingangsstrom, Ausschalt-1,5 Milli-Amperes
Minimal 2 Milli-Amperes des Betriebsstroms bei 10 Volt DC
Eingegebene Verzögerungs-Zeit, WEG AUF zur Hardware-Verzögerung: 290 µs nom/1 Frau maximal + Filterzeit
Eingegebene Verzögerungs-Zeit, AN WEG von zur Hardware-Verzögerung: 700 µs nom/2 Frau maximal + Filterzeit
Verlustleistung (°C maximale) 5,1 w-@ 60 (°F 140)
Rückwand-Strom bei 24 Volt 2 Milli-Amperes
UPC 10612598171290
Rückwand-Strom bei 5,1 Volt 120 Milli-Amperes
Thermisches Ableitung 21,1 BTU/hr @ °C 60 (°F 140)
Removeable-Verteiler 1756-TBCH 1756-TBS6H

ANDERE ÜBERLEGENE PRODUKTE

Der AB 1756-IB16 ist ControlLogix Input-/Outputmodul. Diese 16 Punkt DC-Eingabeeinheit, mit 8 Punkten pro Gruppe, kann an ControlLogix-Fahrgestelle 1756 angeschlossen werden. Die kompatiblen entfernbaren Verteilerwohnungen oder RTB, sind das Positionen 1756-TBNH 20 NEMA RTB und die Frühlingsklammer RTB der Position 1756-TBSH 20. Merken Sie, dass vor Installation, Benutzer das kompatible RTB an Hand haben sollten und dass die 1756 Fahrgestelle und Stromversorgung installiert sein und geerdet werden sollten.

Die nominale Eingangsspannung des Moduls 1756-IB16 ist 24 Volt DC, während die Spannungskategorie 12/24 Volt DC-Wanne ist. Sein funktionierender Spannungsbereich ist 10 bis 31,2 Volt DC und die Gesamtrückwandenergie ist 0.56W. Der gegenwärtige abgehobene Betrag bei 5,1 Volt DC ist 100 MA. Bei 24 Volt ist der gegenwärtige abgehobene Betrag 2 MA. Dieses Modul hat auch einen maximalen Einschaltstrom 250 MA der Spitze, die bis 37% in 22 Millisekunden verfällt, ohne Aktivierung. Seine Isolierungsspannung ist 250 Volt ununterbrochen. Die Verlustleistung dieses Moduls ist ist herum 5,1 Watt bei 60 Grad Celsius und die thermische Ableitung ist 17,39 BTU/hour. Der Durchlassstrom von diesem Modulbereiche von 2,0 MA bei 10 Volt DC zu 10 MA bei 31,2 Volt DC. An einem Ausschalt hat es eine maximale Spannung von 5V und einen maximalen Strom von 1,5 MA. Die Input-Verzögerungszeit des Moduls hat ein Maximum von 1 Frau-Hardware-Verzögerung plus die Benutzer-konfigurierbare Filterzeit (0, 1 oder 2 Millisekunden). Sie hat eine maximale Hardware-Verzögerungszeit von 2 Millisekunden plus die Benutzer-konfigurierbare Filterzeit (0, 1, 2, 9 oder 18 Millisekunden).

Der AB 1756-IB16 ist eine sinkende Eingabeeinheit DCs, die an einer nominalen Eingangsspannung von 24VDC funktioniert. Dieses Modul wird mit Signalen 24VDCinput jedoch, noch wird verwendet möglicherweise mit Wechselstrom-Eingangsspannungen benutzt, vorausgesetzt, dass ein passender dazwischenkommender Schaltkreis oder eine Komponente installiert ist.

Dieses Modul stützt Einzelgestell, alleinstehende Prüferkonfiguration für kleinere und weniger kritische Anwendung. Es auch wird in den größeren Anwendungen verwendet möglicherweise, in denen einem höheren Grad an Kritikalität solch einem Fern-Input-/Outputsystem oder ein Kontrollsystem (DCS) miteinbezogen wird.

Dieses Modul wird benutzt möglicherweise als getrennte Eingabeeinheit jeder möglicher ControlLogix-Konfiguration sogar, PlantPaX DCS-Plattform von AB. Es gibt praktisch keine Grenze mit der Anzahl von Installationen dieses Moduls. Die Zahl von Fällen oder von Installation hängt vom der Gedächtnis-Fähigkeit des Prozessors benutzten oder verfügbaren Schlitz und der körperlichen Fahrgestelle ab.



Das 1756-IB16 benutzt einen entfernbaren Terminalverschluß, der eine modulare Weise der Beendigung von Eingangssignalen liefert. Es wird durch RTB-Teilnummer von 1756-TBNH 1756-TBSH ersetzt möglicherweise. Es hat ein Zustandsänderungseigentum, das Benutzer-konfigurierbar und in den Anwendungen nützlich ist, die Sofortmaßnahme erfordern, wenn ein bestimmtes Eingangssignal zum definierten Zustand geändert hat. Zustandsänderung (LATTICH) überbrückt den normalen Scan-Zyklus des Prozessors für eine schnellere Logikdurchführung.

EtherNet-/IPNetzwerkkonfiguration
EtherNet-/IPkommunikations-Module
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Prüfer
EtherNet-/IPadapter
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Der AB 1756-OF8 ist ein analoges Ausgabemodul, das ein Teil der ControlLogix-Plattform ist. Dieses analoge Modul wird benutzt möglicherweise, um die elektrische und Feldgeräte zu steuern und zu modulieren, zu übertragen oder überträgt Signale für die Zusammenschaltung an das Messen und die Schreiber oder zu jedem möglichem anderen Zweck erneut.
