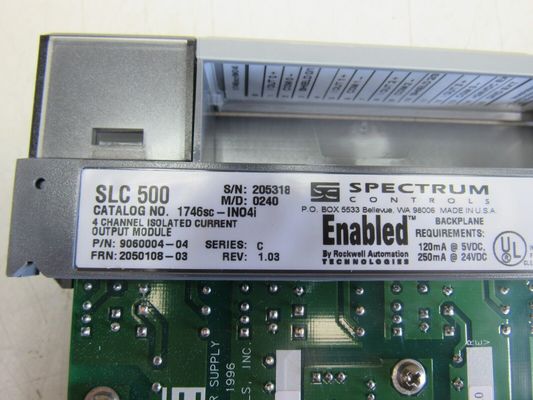

1746sc-INO4I die Grad des Spektrum-Controls21 MA analogen Ausgabemoduls 0 bis 60 Celsius

1746sc-INO4I die Grad des Spektrum-Controls21 MA analogen Ausgabemoduls 0 bis 60 Celsius

Technische Spezifikationen für 1746sc-INO4I
Hersteller Spectrum Controls
Marke AB
Teilnummern-/Katalog-Nr. 1746sc-INO4I
Produkt-Art analoges Ausgabemodul
Kompatible Reihe SLC 500 Rockwell Automations
Kanäle 4
Nr. Ertrag vier (4), lokalisiert
Ertrag-Strombereich 0-20 MA, 0-21 MA, 4-20 MA
Eingegebene Art Entsprechung lokalisierte gegenwärtiges
Bits der Entschließung 16
Eingangsstrom 0-20 MA
Frau der Sprungantwort 1 bis 95% von komplettem
Eingangsspannung 0-5V
Kompletter Ertrag 21 MA
Elektrische Isolierungs-Feldverdrahtung zur Rückwand: 500 VAC ununterbrochene Kanal-zu-Kanalisolierung: 500 VAC ununterbrochen
Ausgangsimpedanz >1 Mohm
Maximaler Widerstand 500 Mohm
Grad der Umgebungstemperatur 0 bis 60 Celsius
Thermische Ableitung 5 Watt, Maximum
Rückwand-Strom erforderte 120 MA bei 5 V; 250 MA bei 24 V

ANDERE ÜBERLEGENE PRODUKTE

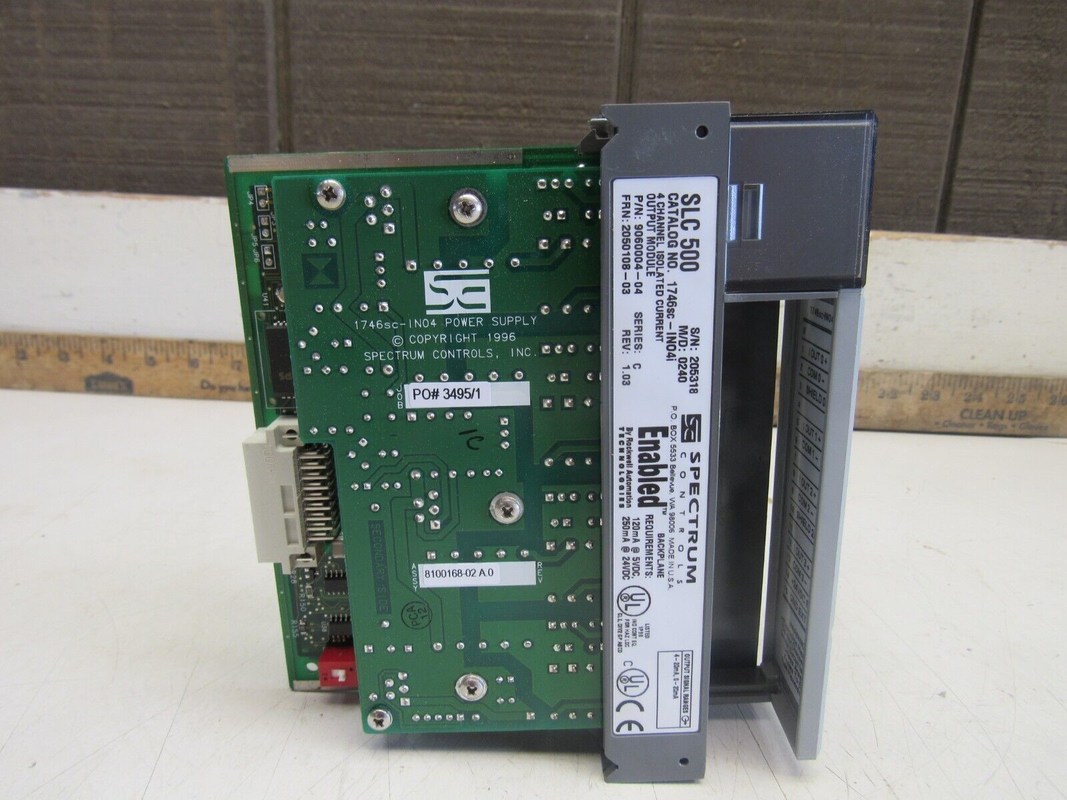

Das 1746sc-INO4I ist ein analoges gegenwärtiges gegenwärtig Ausgabemodul von den Spektrum-Kontrollen. Das Modul hat vier (4) Lokalisierenkanalertrag. Das 1746sc-INO4I besetzt einen Schlitz in den Input/Output Fahrgestellen 1746. Das 1746sc-INO4I zeichnet einen Strom von 120 Milli-Amperes bei 5 Volt DC von der Rückwand, aber, die gegenwärtige Last auf der Rückwand herabzusetzen, kann das 1746sc-INO4I an eine Aussenbord-Stromversorgungsanlage Quelle mit einer Nennspannung von 24 Volt DC angeschlossen werden. Das 1746sc-INO4I hat einen Dip-Schalter, zu spezifizieren, ob das Modul Macht von der Rückwand oder von einer Aussenbord-Stromversorgungsanlage Quelle zeichnet. Wenn der Dip-Schalter auf dem 1746sc-INO4I in die GESTELL-Position eingestellt wird, zeichnet das Modul Macht von der Rückwand, während das Modul von einer externen 24 Volt DC-Stromversorgung angetrieben wird, der Dip-Schalter sollte in Ext.-Position eingestellt werden.

Das 1746sc-INO4I zeichnet 5 Volt DC Spannung von der Rückwand. Diese Verbrauchsbewertung ist gleich, wenn das Modul außen angetrieben wird. Das Modul hat einen entfernbaren Verteiler mit 16 Positionen, der ein abgeschirmtes twisted- pairkabel Belden 8761 unterbringt. Das 1746sc-INO4I hat eine Entschließung von 16 Bits, einen Strom von 366 Nano--Amperen pro Zählung und eine Spannung von 320 Mikrovolt pro Zählung. Das Analogergebnismodell des Lokalisierenkanals 1746sc-INO4I hat programmierbare Grenzen der Selbst-kalibrierung und sichere Zustände, eine optoelectrical Isolierung von 750 Volt DC (Kanal-zukanal und Feld-Verdrahtung-zurückwand). Die thermische Ableitungsbewertung für das 1746sc-INO4I steht an einem Maximum von 4,5 Watt, von maximalen Aktualisierungszeit von 33,7 Millisekunden für alle 4 Kanäle parallel und von Einstellzeit von 1 Millisekunde. Zusätzlich ist das 1746sc-INO4I UL-/CULklasse I, Abteilung 2, Gruppen A, B, C, D, und CER bestätigte.

Das kompatible Modul SLC 500 mit Teilnummer 1746sc-INO4I ist ein analoges Ausgabemodul, das durch Spektrumsteuerung hergestellt wird. Dieses Modul wird von AB umgeben Partner Spektrum-Kontrollen hergestellt.

Geben Sie Partner sind AB anerkannte und bestätigte Partner um, die kompatible Produkte ABs zur Verfügung stellen.

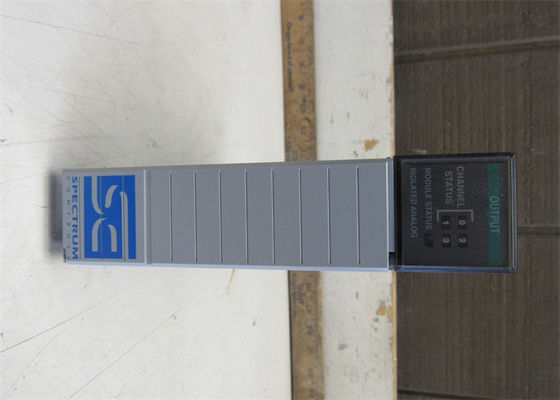

Der Auftritt dieses Moduls ähnelt einem tatsächlichen Modul SLC 500. Dieses Modul kennzeichnet vier (4) differenziale analoge Ausgabekanäle, das 0-20 MA liefert, 0-21 MA, 4-20 MA in der 16-Bit-Entschließung, Na 366 pro Zählung. Dieses Modul kennzeichnet ausgedehnte Ertragstrecken, Selbst-kalibrierung, programmierbare Grenzen und sichere Zustände. Die Daten dieses Moduls sind zu formatiert werden zu 16-Bit--Twos Ergänzung fähig, eingestuft, die Einheiten ausführend, eingestuft für Format PID, 1746-NO4 und verbraucherbestimmte proportionale Zählungen. Es hat eine Genauigkeit von 0,08% von komplettem bei 25 Grad. Celsius und 0,15% bei 60 Grad. Celsius.

Dieses Modul kennzeichnet erhöhte Systemzuverlässigkeit durch jeden Kanal wird versehen mit 750 VDC die Isolierung und beseitigt Geräusche Ross-Gespräch, das Ergebnisse zur Datenkonvertierung der hohen Auflösung des Moduls. Die gleiche Isolierungsbewertung wird für Feldverdrahtung zur Rückwand für Gestell- und Prozessorschutz zur Verfügung gestellt.

Dieses Modul verringert Systemkosten, während die Isolierung des Moduls den Gebrauch von Absperrorganen des externen Signals beseitigt. Die einzelne Schlitzbreite dieses Moduls speichert auch wichtigen Fahrgestelleschlitz.

Dieses Modul enthält Allen--Bradlyentwurf und -technologie, die ihn wie ein AB-Modul ähnlich arbeiten lässt. Es ist ähnlich einem Modul SLC 500 mit den meisten Eigenschaften konfiguriert auch, die einem analogen Ausgabemodul ABs ähnlich sind.
