Produktinformation AB 1746-NT4:

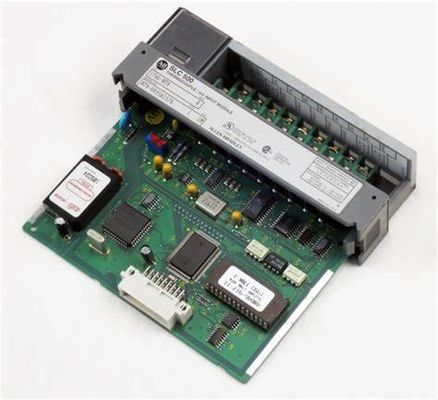

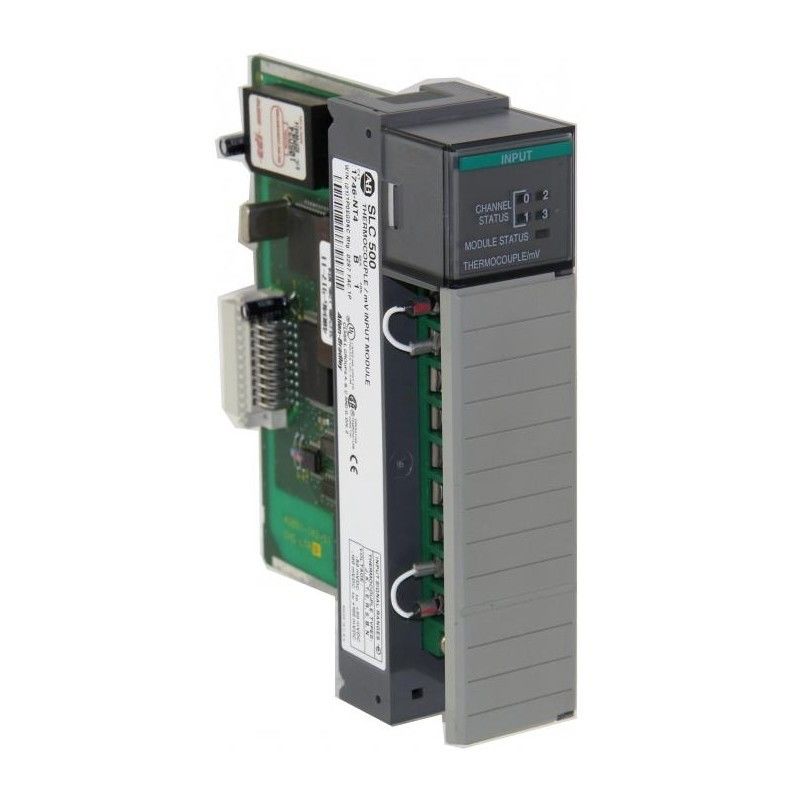

Der Allen Bradley 1746-NT4 ist eine Eingabeeinheit Thermocouple/mV für ein System SLC 500. Es versieht alle Prozessoren SLC 500 mit digital umgewandelten analogen Daten des Thermoelements oder des Millivolts (Millivolt), empfangen und in seiner Bildtabelle gespeichert. Es erfordert keine externe Stromversorgung, während es 5 Volt DC und 24 Volt DC Spannung von der Stromversorgung SLC 500 durch seine Rückwand empfängt. Es hat zwei Sensoren des Kaltkreuzungsausgleiches (CJC) anstelle der Offsetspannungen zum Behalten von ThermoelementEingangssignalgenauigkeit. Blockübertragungen werden durch dieses Modul in einer Fern-Input-/Outputkonfiguration angefordert. Sie schließt zu Thermoelementarten J, K, T, E, R, S, B und N an und nimmt direktes +/--50 Millivolt und +/--100 Analogeingabesignale Millivolts an. Das Auto des Moduls 1746-NT4 kalibriert am Einschalten und wann immer ein Kanal ermöglicht wird. Es hat 5 grüne LED-Statusanzeigen, eine für Modulstatus und eine für jeden der vier Kanäle.

Das Modul 1746-NT4 hat 4 Rückwand lokalisierte Inputkanäle. Es hat eine Stromaufnahme der Rückwand von 60 MA bei 5 Volt DC und von 40 MA bei 24 Volt DC. Es hat eine Rückwand-Leistungsaufnahme von 0,3 Watt bei 5 Volt DC und von 0,5 Watt bei 2 Volt DC, einer 16-Bit-Konverterentschließung und einer 12 bis 300 Millisekunde Sprungantwort bei 95%. Es hat eine Bandbreite des zweiten Zeitraums der Aktualisierung 2,62 - 65,5 Hertz und eine 26 Millisekunde - 1,2 und verwendet SigmaDeltamodulation für A-/Dumwandlung. Es kann in jeden möglichen Schlitz ausgenommen Schlitz 0 der Fahrgestelle SLC 500 installiert sein. Es benutzt zwei Drähte pro Anschluss mit einer maximalen Drahtgröße von 2,5 Millimeter (AWG-Lehre 14) und von 25 Ohm maximalen Kabelwiderstand. Für Thermoelementinput benutzen Sie abgeschirmten verdrehten Thermoelementerweiterungsdraht; für Millivolt-Input müssen Belden 8761 oder gleichwertiger Draht benutzt werden.

Das 1746-NT4 ist ein AB-Modul, das mit Thermoelement-Sensoren und Millivolt-Signalen benutzt wird. Dieses Modul gehört Analogeingabemodulkategorie, die der Produktfamilie SLC 500 gehört.

Es kennzeichnet acht (8) Thermoelementinput mit jedem Kanal, der eine große Vielfalt von Thermoelementarten wie J, K, T, E, S, R stützt, umfassen b- und N.compatible Millivolt Signale +/- 50 Millivolt und +/- 100 Millivolt. Jeder Inputkanal wird mit defekter Sensor-Entdeckung anzeigt möglicherweise einen kurzgeschlossenen oder offenen Stromkreis errichtet. Es gibt konfigurierbare Einstellungen, wenn ein offener Stromkreis wie null, hochwertiges und Downscale ermittelt wird. Wenn null konfiguriert ist, wird die Lesung des Moduls bis null gezwungen (0). Wenn sie auf Downscale eingestellt wird, wird die Lesung des Moduls zur niedrigsten Lesung während hochwertige Kräfte die Lesung zur maximalen Lesung gezwungen. Diese Einstellungen sind hilfreich, da sie möglicherweise wird verwendet, um den Zustand jedes Kanals neben den sichtbaren LED-Indikatoren für jeden Kanal schnell zu bestimmen. Die Störungsreaktionseinstellungen müssen auf dem ausfallsicheren Betrieb des Prozesses basieren. Diese Einstellungen sind mit dem Gebrauch von Programmierungs-Software RSLogix 500 konfiguriert.
Einzelne Kanalfilter auch werden eingestellt möglicherweise, um das Verhalten des Moduls einzustellen, um einzugeben. Kanalfilter werden eingestellt, um den Effekt von elektrischen Geräuschen und VON Wechselstrom-Linien herabzusetzen, der möglicherweise Schwankungen und unregelmäßige Lesungen verursacht. Auswählbare Filterfrequenzen sind 250 Hz, denen Angebote Rauschfilterung herabsetzen, 60-Hz-, 50 Hz- und 10 Hz-Rauschfilterung. Wenn ein Input des kalte Lötstelle-Ausgleiches (CJC) vorgewählt wird, wird Inputfilter ignoriert.
